Прислать чертежи →Опоры под оборудование ОРУ 500 кВ: серия 3.407.9-153 вып. 6
Изготавливаем стальные изделия для опор ОТ-500-1…ОТ-500-24 под выключатели, разъединители, трансформаторы тока и напряжения, разрядники, шинные опоры и конденсаторы связи ОРУ 500 кВ. Изделия МЭ, уголки и швеллеры по рабочим чертежам серии 3.407.9-153 вып. 6 и вып. 7, с окраской или горячим цинкованием.
Опоры ОТ-500 и оборудование
Опоры собирают из железобетонных стоек или свай и стальных элементов, на которые устанавливают оборудование. Стальные элементы изготавливаем мы, стойки и сваи поставляет завод ЖБИ.
| Опора | Оборудование | Лист серии |
|---|---|---|
| ОТ-500-1 | Воздушный выключатель ВВБК-500А/50-3150У1, h = 3,0 м | 3.407.9-153.6-КС.01 |
| ОТ-500-2 | Воздушный выключатель ВВБК-500А/50-3150У1 со шкафом, h = 3,0 м | 3.407.9-153.6-КС.02 |
| ОТ-500-3 | Воздушный выключатель ВВБК-500А/50-3150У1, h = 2,7 м | 3.407.9-153.6-КС.03 |
| ОТ-500-4 | Воздушный выключатель ВВБК-500А/50-3150У1 со шкафом, h = 2,7 м | 3.407.9-153.6-КС.04 |
| ОТ-500-2, ОТ-500-4 | Воздушный выключатель ВВБК-500А/50-3150У1 со шкафом | 3.407.9-153.6-КС.05 |
| ОТ-500-5 | Выключатель ВВБ-500А | 3.407.9-153.6-КС.06 |
| ОТ-500-6 | Выключатель ВВБ-500А со шкафом | 3.407.9-153.6-КС.07 |
| ОТ-500-7 | Выключатель ВНВ-500 | 3.407.9-153.6-КС.08 |
| ОТ-500-8 | Однополюсный разъединитель РДЗ-500/3150У1 с приводом ПД-5У1 | 3.407.9-153.6-КС.09 |
| ОТ-500-9 | Трансформатор тока ТФРН-500Б У1, h = 3,5 м | 3.407.9-153.6-КС.10 |
| ОТ-500-10 | Трансформатор тока ТФРН-500Б У1 с ящиком зажимов, h = 3,5 м | 3.407.9-153.6-КС.11 |
| ОТ-500-11 | Трансформатор тока ТФРН-500Б У1, h = 4,8 м | 3.407.9-153.6-КС.12 |
| ОТ-500-12 | Трансформатор тока ТФРН-500Б У1 с ящиком зажимов, h = 4,8 м | 3.407.9-153.6-КС.13 |
| ОТ-500-13 | Делитель напряжения | 3.407.9-153.6-КС.14 |
| ОТ-500-14 | Трансформаторное устройство НДЕ-500 | 3.407.9-153.6-КС.15 |
| ОТ-500-15 | Трансформаторное устройство НДЕ-500 со шкафом | 3.407.9-153.6-КС.16 |
| ОТ-500-16 | Трансформатор напряжения НКФ-500-83У1 | 3.407.9-153.6-КС.17 |
| ОТ-500-17 | Трансформатор напряжения НКФ-500-83У1-I с ЯЗН-1А | 3.407.9-153.6-КС.18 |
| ОТ-500-18 | Разрядник РВМГ-500У1 | 3.407.9-153.6-КС.19 |
| ОТ-500-19 | Разрядник РВМК-500ПУ1 | 3.407.9-153.6-КС.20 |
| ОТ-500-20 | Шинная опора ШО-500Н-У1 | 3.407.9-153.6-КС.21 |
| ОТ-500-21 | Высокочастотный заградитель ВЗ-2000-1,0 на шинной опоре | 3.407.9-153.6-КС.22 |
| ОТ-500-22 | Конденсатор связи 3СМП-166/√3 с ФПУ и ШОН | 3.407.9-153.6-КС.23 |
| ОТ-500-23 | Конденсатор связи 3СМП-166/√3 с ФПУ | 3.407.9-153.6-КС.24 |
| ОТ-500-24 | Шкаф ШР | 3.407.9-153.6-КС.25 |

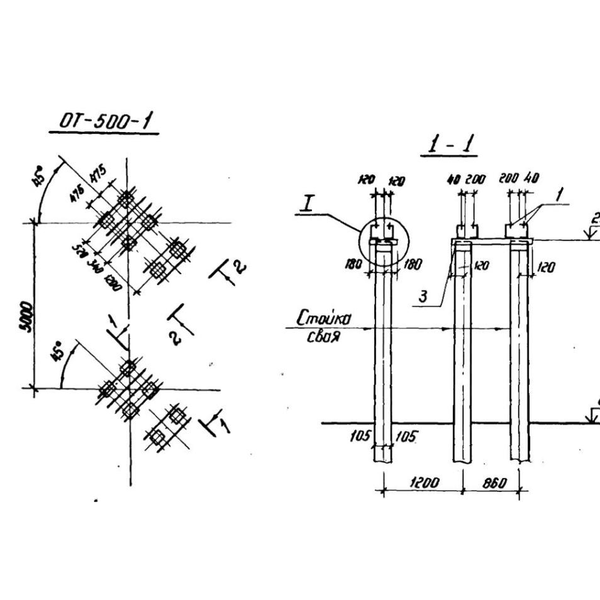

Стальные элементы на опору ОТ-500-1
Состав стали для опоры под воздушный выключатель ВВБК-500А по листу КС.01. По каждой опоре из таблицы считаем так же: изделия МЭ плюс уголки и швеллеры без отдельного чертежа.
| Поз. | Наименование | Кол., шт | Масса ед., кг |
|---|---|---|---|
| 1 | Изделие МЭ-150 (3.407.9-153.7-КСИ-057) | 12 | 22,6 |
| 2 | Швеллер 8 ГОСТ 8240-72, L = 360 мм | 8 | 2,5 |
| 3 | Швеллер 8 ГОСТ 8240-72, L = 1100 мм | 8 | 7,8 |
| Итого стали на узел | ≈ 354 кг | ||
По спецификации стальных элементов листа 3.407.9-153.6-КС.01, масса подсчитана нами по количеству и массе единицы, справочно.

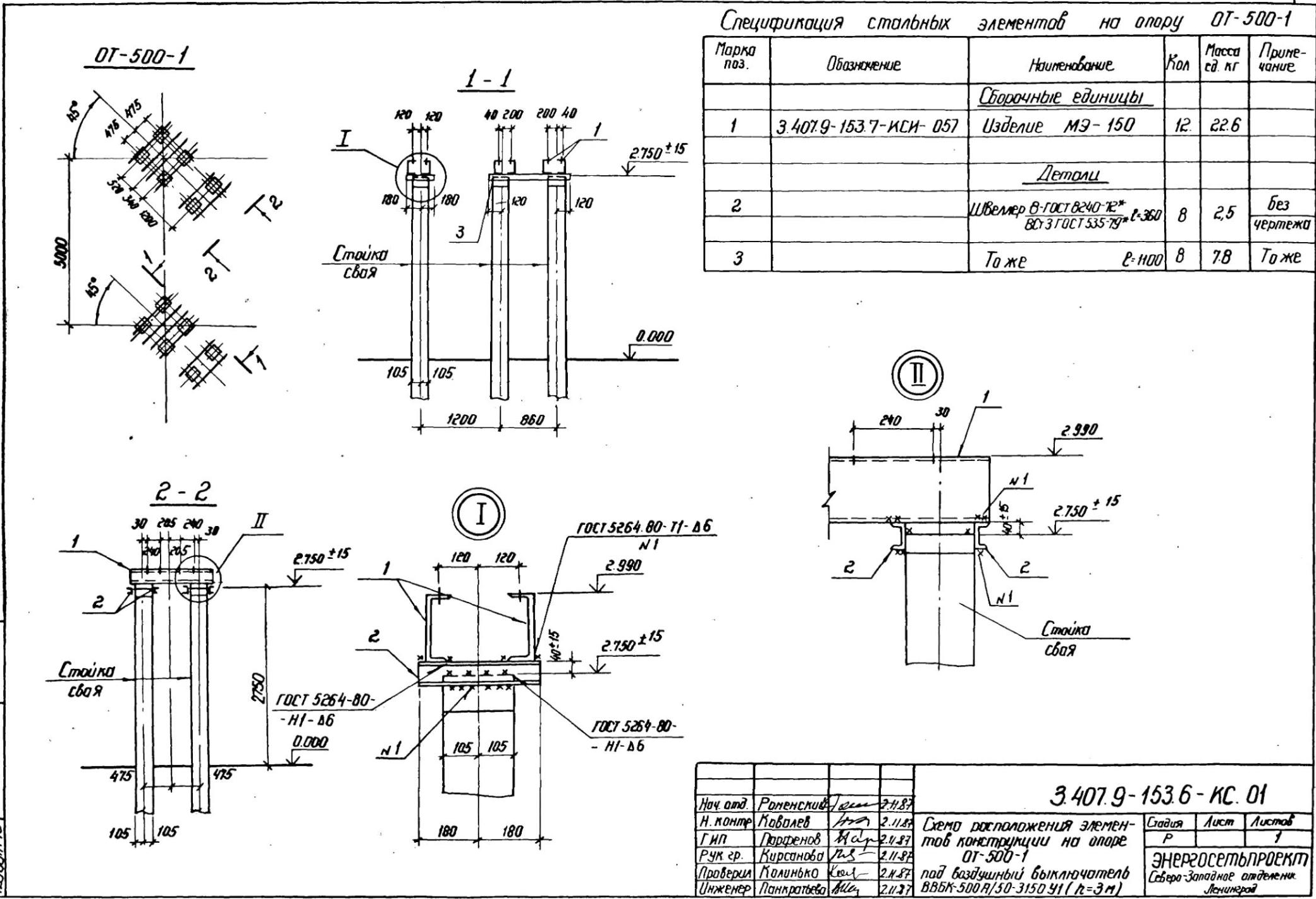

Копия листа серии
Схема расположения элементов конструкций и спецификация стальных элементов, серия 3.407.9-153 вып. 6.
Лист 3.407.9-153.6-КС.01: схема расположения элементов на опоре ОТ-500-1 под воздушный выключатель ВВБК-500А и спецификация стальных элементов. Нажмите, чтобы открыть крупно.
От ведомости до отгрузки
Работаем по чертежам серии и по проекту подстанции, если изделия в нём доработаны под конкретное оборудование.
Пришлите перечень опор по листам серии или спецификацию стальных изделий из проекта подстанции.
Считаем массу изделий МЭ и деталей по чертежам выпуска 7, даём КП с ценой и сроком.
Резка, сварка и сборка изделий на заводе в Санкт-Петербурге, маркировка по позициям.
Грунтовка и окраска на заводе или горячее цинкование на партнёрском цинковом заводе.
Частые вопросы о выпуске 6
Что входит в серию 3.407.9-153 вып. 6?
Схемы расположения элементов конструкций на 24 опорах ОТ-500 под оборудование ОРУ 500 кВ, таблица вариантов железобетонных элементов и типы закрепления опор. Чертежи самих стальных изделий МЭ даны в выпуске 7.
Вы делаете железобетонные стойки?
Нет. Мы изготавливаем стальные изделия и детали крепления оборудования к стойкам и сваям. Стойки поставляет завод ЖБИ по таблице вариантов серии.
Как заказать изделия?
Пришлите перечень опор с количеством или спецификацию стальных изделий из проекта на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.
Есть ли цинкование?
Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену цинкования включаем в КП.
Можно изготовить по чертежам проекта, а не серии?
Да. Если в проекте подстанции изделия доработаны под другое оборудование, изготовим по вашим чертежам КМ или КМД.
