Прислать чертежи →Опоры под оборудование ОРУ 330 кВ: серия 3.407.9-153 вып. 5
Изготавливаем стальные изделия для опор ОТ-330-1…ОТ-330-29 под выключатели, разъединители, трансформаторы тока и напряжения, разрядники, шинные опоры и конденсаторы связи ОРУ 330 кВ. Изделия МЭ, уголки и швеллеры по рабочим чертежам серии 3.407.9-153 вып. 5 и вып. 7, с окраской или горячим цинкованием.
Опоры ОТ-330 и оборудование
Опоры собирают из железобетонных стоек или свай и стальных элементов, на которые устанавливают оборудование. Стальные элементы изготавливаем мы, стойки и сваи поставляет завод ЖБИ.
| Опора | Оборудование | Лист серии |
|---|---|---|
| ОТ-330-1 | Выключатель ВВДМ-330Б | 3.407.9-153.5-КС.01 |
| ОТ-330-2 | Выключатель ВВДМ-330Б со шкафом | 3.407.9-153.5-КС.02 |
| ОТ-330-3 | Выключатель ВВ-330Б-31,5/2000У1, h = 1,3 м | 3.407.9-153.5-КС.03 |
| ОТ-330-4 | Выключатель ВВ-330Б-31,5/2000У1, h = 1,8 м | 3.407.9-153.5-КС.04 |
| ОТ-330-5 | Выключатель ВНВ-330, h = 1,9 м | 3.407.9-153.5-КС.05 |
| ОТ-330-6 | Выключатель ВНВ-330, h = 3,5 м | 3.407.9-153.5-КС.06 |
| ОТ-330-7 | Однополюсный разъединитель РДЗ-330/3150У1 с приводом ПД-5У1 | 3.407.9-153.5-КС.07 |
| ОТ-330-8 | Трансформатор тока ТФУН-330А-У1, h = 3,0 м | 3.407.9-153.5-КС.08 |
| ОТ-330-9 | Трансформатор тока ТФУН-330А-У1, h = 3,0 м, со шкафом | 3.407.9-153.5-КС.09 |
| ОТ-330-10 | Трансформатор тока ТФУН-330А-У1, h = 4,4 м | 3.407.9-153.5-КС.10 |
| ОТ-330-11 | Трансформатор тока ТФУН-330А-У1, h = 4,4 м, со шкафом | 3.407.9-153.5-КС.11 |
| ОТ-330-12 | Трансформатор тока ТФРН-330Б-У1, h = 2,8 м | 3.407.9-153.5-КС.12 |
| ОТ-330-13 | Трансформатор тока ТФРН-330Б-У1, h = 2,8 м, со шкафом | 3.407.9-153.5-КС.13 |
| ОТ-330-14 | Трансформатор тока ТФРН-330Б-У1, h = 4,1 м | 3.407.9-153.5-КС.14 |
| ОТ-330-15 | Трансформатор тока ТФРН-330Б-У1, h = 4,1 м | 3.407.9-153.5-КС.15 |
| ОТ-330-16 | Трансформатор напряжения НКФ-330-73У1 | 3.407.9-153.5-КС.16 |
| ОТ-330-17 | Трансформатор напряжения НКФ-330-73У1 со шкафом | 3.407.9-153.5-КС.17 |
| ОТ-330-18 | Разрядник РВМК-330П У1 | 3.407.9-153.5-КС.18 |
| ОТ-330-19 | Разрядник РВМГ-330М | 3.407.9-153.5-КС.19 |
| ОТ-330-20 | Шинная опора ШО-330Н-У1 | 3.407.9-153.5-КС.20 |
| ОТ-330-21 | Шинная опора ШО-330Н-У1 | 3.407.9-153.5-КС.21 |
| ОТ-330-22 | Шинная опора ШО-330Н-У1 | 3.407.9-153.5-КС.22 |
| ОТ-330-23 | Конденсатор связи СМВ-166/√3 + СМП-166/√3 | 3.407.9-153.5-КС.23 |
| ОТ-330-24 | Конденсатор связи СМВ-166/√3 + СМП-166/√3 с фильтром ФПМ | 3.407.9-153.5-КС.24 |
| ОТ-330-25 | Конденсатор связи СМВ-110/√3 + СН-110/√3 + СМП-110/√3 | 3.407.9-153.5-КС.25 |
| ОТ-330-26 | Конденсатор связи СМВ-110/√3 + СН-110/√3 + СМП-110/√3 с фильтром ФПМ | 3.407.9-153.5-КС.26 |
| ОТ-330-27 | Высокочастотный заградитель ВЗ-2000-1,0У1, ВЗ-2000-0,5У1, ВЗ-1250-0,5У1 | 3.407.9-153.5-КС.27 |
| ОТ-330-28 | Распределительный шкаф | 3.407.9-153.5-КС.28 |
| ОТ-330-29 | Распределительный шкаф | 3.407.9-153.5-КС.29 |
Стальные элементы на опору ОТ-330-1
Состав стали для опоры под выключатель ВВДМ-330Б по листу КС.01. По каждой опоре из таблицы считаем так же: изделия МЭ плюс уголки и швеллеры без отдельного чертежа.
| Поз. | Наименование | Кол., шт | Масса ед., кг |
|---|---|---|---|
| 1 | Изделие МЭ-19 (3.407.9-153.7-КСИ-002-10) | 16 | 5,7 |
| 2 | Уголок 75×75×6 ГОСТ 8509-86, L = 250 мм | 16 | 1,7 |
| Итого стали на узел | ≈ 118 кг |
По спецификации стальных элементов листа 3.407.9-153.5-КС.01, масса подсчитана нами по количеству и массе единицы, справочно.
Копия листа серии

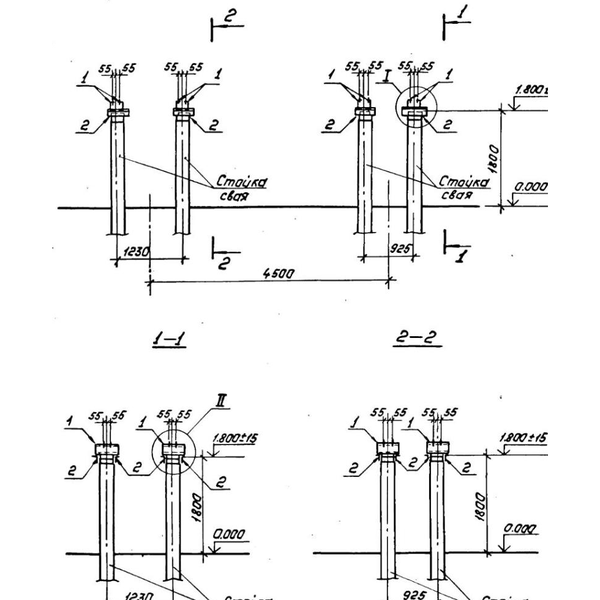

Схема расположения элементов конструкций и спецификация стальных элементов, серия 3.407.9-153 вып. 5.

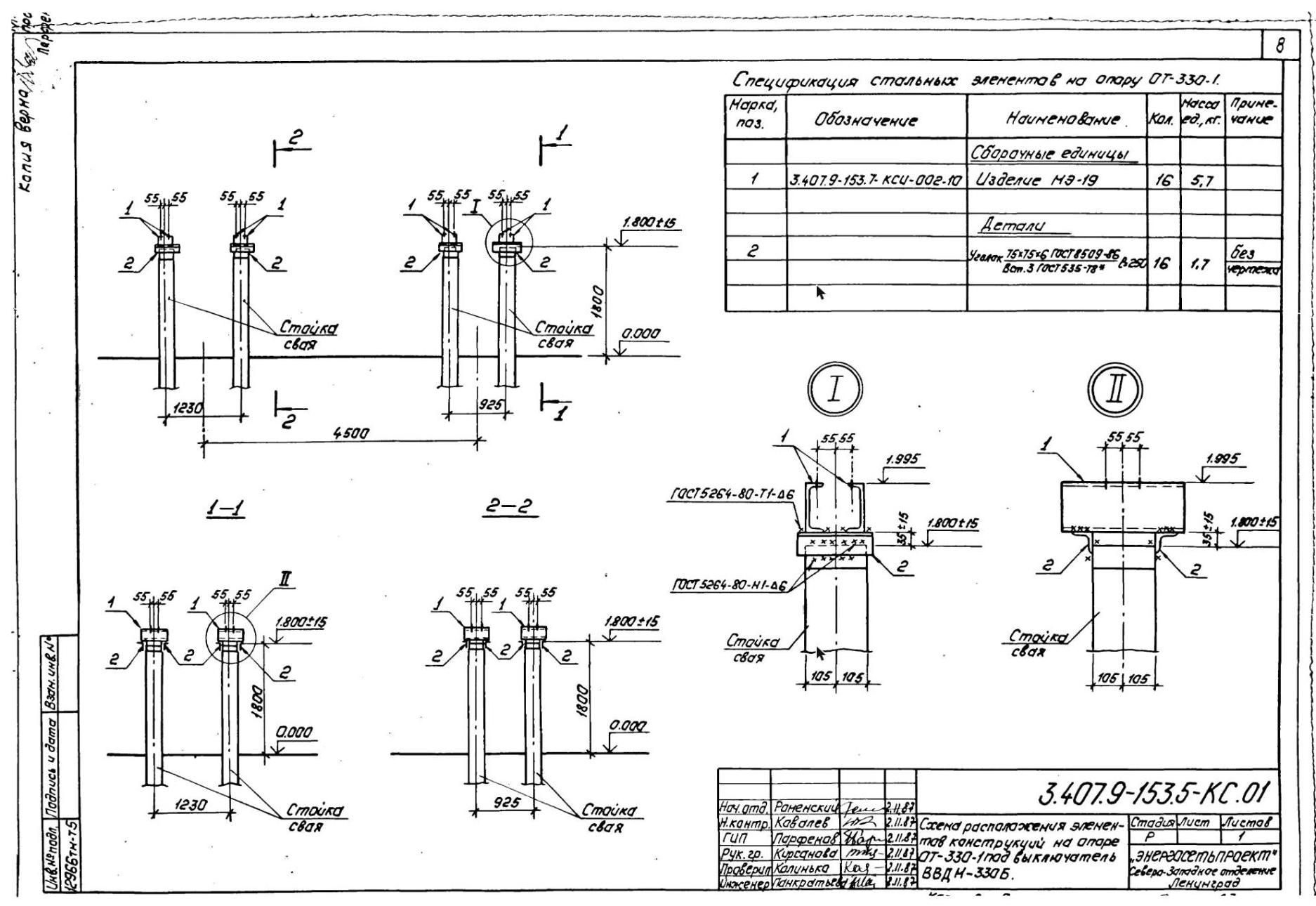

Лист 3.407.9-153.5-КС.01: схема расположения элементов на опоре ОТ-330-1 под выключатель ВВДМ-330Б и спецификация стальных элементов. Нажмите, чтобы открыть крупно.
От ведомости до отгрузки
Работаем по чертежам серии и по проекту подстанции, если изделия в нём доработаны под конкретное оборудование.
Пришлите перечень опор по листам серии или спецификацию стальных изделий из проекта подстанции.
Считаем массу изделий МЭ и деталей по чертежам выпуска 7, даём КП с ценой и сроком.
Резка, сварка и сборка изделий на заводе в Санкт-Петербурге, маркировка по позициям.
Грунтовка и окраска на заводе или горячее цинкование на партнёрском цинковом заводе.
Частые вопросы о выпуске 5
Что входит в серию 3.407.9-153 вып. 5?
Схемы расположения элементов конструкций на 29 опорах ОТ-330 под оборудование ОРУ 330 кВ, таблица вариантов железобетонных элементов и типы закрепления опор. Чертежи самих стальных изделий МЭ даны в выпуске 7.
Вы делаете железобетонные стойки?
Нет. Мы изготавливаем стальные изделия и детали крепления оборудования к стойкам и сваям. Стойки поставляет завод ЖБИ по таблице вариантов серии.
Как заказать изделия?
Пришлите перечень опор с количеством или спецификацию стальных изделий из проекта на info@stalteh.com. Посчитаем массу и пришлём коммерческое предложение.
Есть ли цинкование?
Окрашиваем на заводе. Горячее цинкование выполняет партнёрский цинковый завод, сроки и цену цинкования включаем в КП.
Можно изготовить по чертежам проекта, а не серии?
Да. Если в проекте подстанции изделия доработаны под другое оборудование, изготовим по вашим чертежам КМ или КМД.
Цены ориентировочные, с НДС, по состоянию на октябрь 2026 г. Точную стоимость и сроки считаем по вашим чертежам или спецификации и фиксируем в коммерческом предложении. Не является публичной офертой.
Пришлите перечень опор на почту
Укажите марки опор ОТ-330 и количество или приложите спецификацию стальных изделий. Ответим коммерческим предложением с ценой и сроками.
