Изготавливаем стальные хомуты для крепления трубопроводов: из прутка с резьбой по ГОСТ 24137-80 для труб D 14…540 мм и сварные по ГОСТ 24138-80 для D 100…540 мм. Партиями, с покрытием по заказу, а также по чертежам и сериям из проекта.

Запросить цену Отправить спецификацию на почту +7 (812) 600-10-08

D 14…540диаметр трубы

М6…М24резьба хомута

2 ГОСТи хомуты по сериям

01 · Типы и размеры

Стальные хомуты для трубопроводов

ГОСТ 24137-80 «Детали крепления трубопроводов. Хомуты» и ГОСТ 24138-80 «Детали крепления трубопроводов. Хомуты сварные» утверждены постановлением Госстандарта СССР от 25.04.1980 № 1891, введены с 01.01.1981. Технические требования по ГОСТ 24140-80.

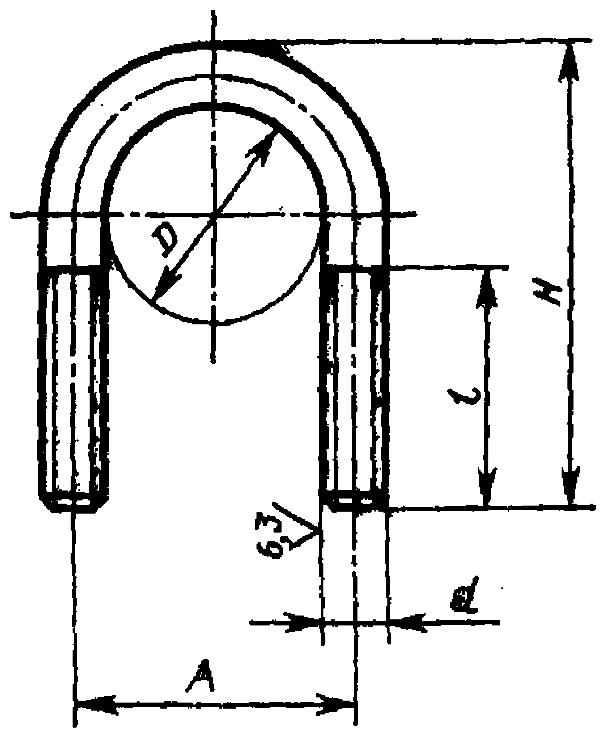

Хомут ГОСТ 24137-80 из круглого прутка с резьбой, схема

Схема по ГОСТ 24137-80: хомут из прутка, концы с резьбой d на длине l. Приведено справочно.

ГОСТ 24137-80: хомуты из прутка, D 14…540

U-образный хомут из круглого прутка с резьбой на обоих концах
Крепится гайками к опоре, кронштейну или балке
Резьба от М6 для D 14…20 до М24 для D 430…540
Допуск параллельности и перекос осей резьбовых концов не более 2 мм

D, мм	A, мм	H, мм	Резьба d	l не менее, мм	Масса, кг
14	20	38	М6	25	0,018
16	22	40	М6	25	0,019
18	24	42	М6	25	0,020
20	26	45	М6	25	0,022
22	30	55	М8	34	0,047
25	33	57	М8	34	0,049
28	36	60	М8	34	0,052
32	40	65	М8	34	0,057
36	44	68	М8	34	0,060
40	48	72	М8	34	0,064
45	53	77	М8	34	0,071
50	60	90	М10	40	0,125
55	65	95	М10	40	0,133
60	70	100	М10	40	0,141
65	75	105	М10	40	0,149
70	82	115	М12	50	0,236
75	87	120	М12	50	0,246
80	92	125	М12	50	0,257
85	97	130	М12	50	0,269
90	102	135	М12	50	0,278
95	107	140	М12	50	0,292
100	112	145	М12	50	0,303
105	117	150	М12	50	0,315
110	122	155	М12	50	0,326
115	127	160	М12	50	0,338
120	136	180	М16	60	0,665
125	141	185	М16	60	0,686
130	146	190	М16	60	0,707
135	151	195	М16	60	0,725
140	156	200	М16	60	0,746
145	161	205	М16	60	0,767
150	166	210	М16	60	0,787
155	171	215	М16	60	0,807
160	176	220	М16	60	0,827
165	181	225	М16	60	0,847
170	186	230	М16	60	0,868
175	191	235	М16	60	0,888
180	196	240	М16	60	0,909
185	201	245	М16	60	0,929
190	206	250	М16	60	0,950
195	211	255	М16	60	0,970
200	216	260	М16	60	0,991
210	230	285	М20	75	1,668
225	245	300	М20	75	1,776
245	265	320	М20	75	1,880
260	280	340	М20	75	2,020
275	295	355	М20	75	уточняется
300	320	375	М20	75	2,248
330	350	405	М20	75	2,440
360	380	440	М20	75	2,464
380	400	455	М20	75	2,766
430	454	515	М24	90	4,480
455	479	545	М24	90	4,720
490	514	575	М24	90	5,010
540	564	625	М24	90	5,490

D 275: масса в доступной копии ГОСТ напечатана с явной ошибкой, сверяем при расчёте.

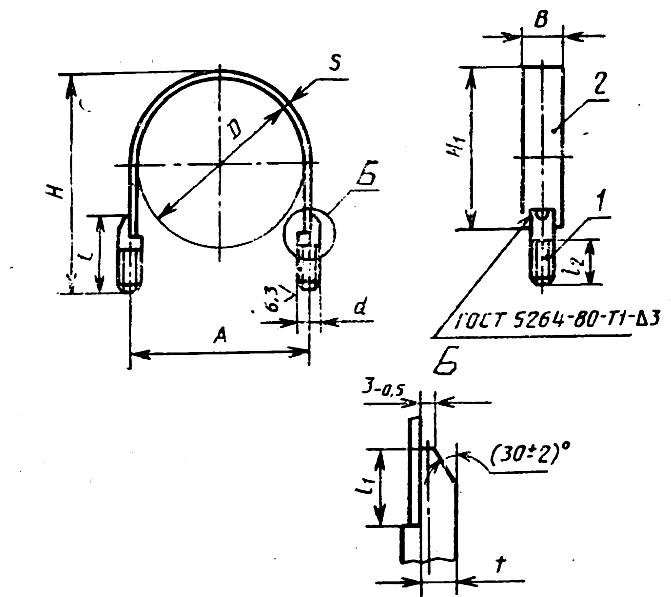

Хомут сварной ГОСТ 24138-80 из пластины и двух шпилек, схема

Схема по ГОСТ 24138-80: 1 шпилька (2 шт), 2 пластина; шпильки привариваются к пластине. Приведено справочно.

ГОСТ 24138-80: хомуты сварные, D 100…540

Гнутая пластина с двумя приваренными шпильками
Шпильки М12 для D 100…195, М16 для D 200…540
Пластина 30х2, 36х3, 40х3 или 50х3 мм в зависимости от диаметра
Отклонение оси шпилек от оси пластины не более 2 мм; сварка в CO2 или контактная по согласованию с заказчиком

D, мм	A, мм	H, мм	Шпильки, 2 шт	Пластина B×s, мм	H1, мм	Масса, кг
100	107	135	М12	30х2	95	0,215
105	112	140	М12	30х2	100	0,221
110	117	145	М12	30х2	100	0,232
115	122	150	М12	30х2	105	0,240
120	127	170	М12	30х2	110	0,271
125	132	175	М12	30х2	115	0,277
130	137	180	М12	30х2	120	0,283
135	142	185	М12	30х2	125	0,291
140	147	190	М12	30х2	130	0,304
145	152	195	М12	30х2	135	0,312
150	157	200	М12	30х2	140	0,316
155	162	205	М12	30х2	145	0,322
160	167	210	М12	30х2	150	0,328
165	172	215	М12	30х2	155	0,334
170	177	220	М12	30х2	160	0,340
175	182	225	М12	30х2	165	0,346
180	187	230	М12	30х2	170	0,359
185	192	235	М12	30х2	175	0,365
190	197	240	М12	30х2	180	0,371
195	202	245	М12	30х2	185	0,377
200	211	250	М16	36х3	190	0,685
210	221	270	М16	36х3	200	0,737
225	236	285	М16	36х3	215	0,770
245	256	305	М16	36х3	230	0,832
260	271	325	М16	36х3	245	0,884
275	286	340	М16	40х3	260	0,929
300	311	360	М16	40х3	285	1,050
330	341	390	М16	40х3	315	1,121
360	371	425	М16	40х3	350	1,203
380	391	440	М16	40х3	365	1,256
430	441	495	М16	40х3	415	1,392
455	466	525	М16	40х3	440	1,469
490	501	555	М16	50х3	465	1,836
540	551	605	М16	50х3	510	2,006

Хомут 1Х для воздуховода серия 5.904-1, схема

Хомуты по другим стандартам: пример хомута 1Х серии 5.904-1. Приведено справочно.

Хомуты по другим ГОСТ, ОСТ и сериям

Если в проекте указан хомут по серии или ОСТ, изготавливаем по нему. Таблицы и подбор на страницах стандартов:

Документ	Хомуты	Диаметры	Где на сайте
Серия 5.904-1	хомуты 1Х для круглых воздуховодов на тяге, 250…1000 кгс	D 100…2000	Крепления воздуховодов
ГОСТ 16127-78	хомуты в сборе в составе подвесок ПГ, ПТ, ПГВ	Dу 25…500	Подвески ГОСТ 16127-78
ГОСТ 14911-82	опоры хомутовые ОПХ1, ОПХ2, ОПХ3	Dн 18…630	Опоры ГОСТ 14911-82
ОСТ 36-146-88	опоры хомутовые ТХ, бугельные ХБ	по ОСТ	Опоры ТХ
Серия 4.904-69	хомуты ТП2, ТП3, СТД612 для водогазопроводных труб	Ду 15…40, 2" и 4"	Детали крепления 4.904-69
ОСТ 36-17-85	хомутовая опора ОХ для пластмассовых труб	Дн 50…160	Опоры ОСТ 36-17-85

02 · Подбор

Подбор хомута по диаметру трубы

Укажите наружный диаметр трубы, тип хомута, сталь и покрытие: покажем обозначение по ГОСТ, резьбу и массу партии.

Наружный диаметр трубы, мм Тип хомута Сталь Покрытие Количество, шт

Обозначение хомута

Нужны хомуты партией?Запросить цену +7 (812) 600-10-08

03 · Изготовление

Как изготавливаем

Гибка хомутов из прутка и полосы по диаметру трубы
Нарезка резьбы на концах и шпильках
Приварка шпилек к пластине для сварных хомутов
Цинкование Ц9.хр по ГОСТ или горячее цинкование на специализированном предприятии
Хомуты под нестандартные диаметры по чертежу

Поставка

Что вы получаете

Хомуты по обозначениям из спецификации
Комплектацию гайками и шайбами по заказу
Упаковку партиями по диаметрам
Сертификаты на металл и документ о качестве

04 · Вопросы

Частые вопросы о хомутах для труб

Чем отличаются хомуты по ГОСТ 24137-80 и ГОСТ 24138-80?

По ГОСТ 24137-80 хомут гнут из круглого прутка с резьбой на концах, диаметры D 14…540 мм. По ГОСТ 24138-80 хомут сварной: гнутая пластина с двумя приваренными шпильками, диаметры D 100…540 мм.

Как обозначить хомут в заказе?

По ГОСТ: диаметр, марка стали и покрытие. Например: Хомут 50-ВСт3сп-Ц9.хр ГОСТ 24137-80 или Хомут 150-Ст3сп-Ц9.хр ГОСТ 24138-80.

Что если диаметра трубы нет в таблице ГОСТ?

Подберём ближайший типоразмер или изготовим хомут по вашему чертежу под точный диаметр трубы.

Какое покрытие у хомутов?

По заказу: без покрытия, цинковое покрытие Ц9.хр по обозначению ГОСТ или горячее цинкование, которое выполняется на специализированном предприятии.

Есть ли хомуты для воздуховодов и подвесок?

Да, хомуты 1Х по серии 5.904-1 и хомуты подвесок по ГОСТ 16127-78. Ссылки на эти страницы есть во вкладке «Другие стандарты».

Действуют ли ГОСТ 24137-80 и 24138-80?

Статус стандартов проверяйте по нормативной базе. Изготавливаем хомуты по ним, когда они указаны в проекте или спецификации.

Как заказать?

Пришлите диаметры, количество и требования к покрытию на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.

Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование и монтаж выполняют организации, имеющие на это право.
