Прислать чертежи →Подвески трубопроводов по ГОСТ 16127-78: ПГ, ПТ, ПГВ
Изготавливаем подвески стальных трубопроводов по ГОСТ 16127-78: с одной тягой ПГ и ПТ, с двумя тягами и опорной балкой ПГ2 и ПТ2, для вертикальных трубопроводов ПГВ и ПТВ. Нагрузки от 50 до 8000 кгс, по обозначениям из спецификации.
Подвески стальных трубопроводов по ГОСТ 16127-78
ГОСТ 16127-78 «Детали стальных трубопроводов. Подвески. Типы и основные размеры» утверждён постановлением Госстроя СССР от 28.09.1978 № 188, введён с 01.07.1979 взамен ГОСТ 16127-70. Для трубопроводов Dу 25…500 мм, среда от 0 до плюс 450 °С, давление до 100 кгс/см².

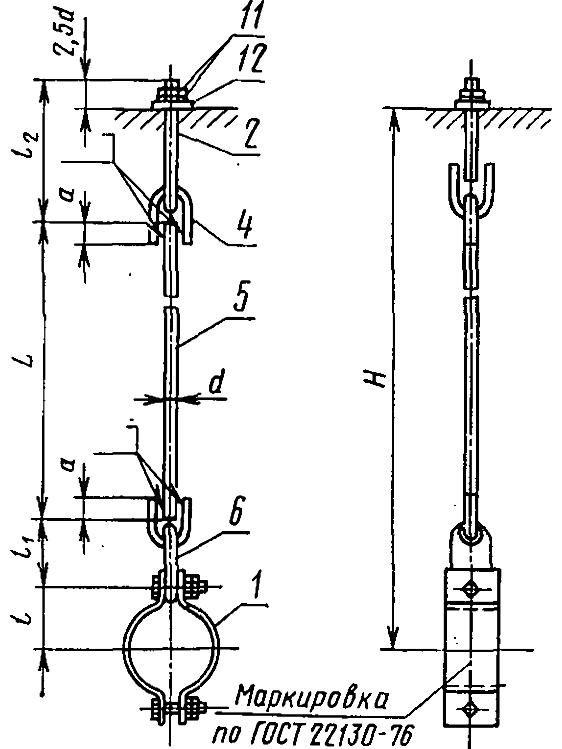

Схема по черт. 1: 1 хомут, 2 тяга с ушком верхняя, 4 ушко, 5 тяга соединительная, 6 серьга, 11 гайка, 12 шайба. Приведено справочно.
ПГ и ПТ: подвески с одной тягой, Dу 25…500
- ПГ регулируется гайкой на верхней тяге, ПТ талрепом
- Хомут в сборе охватывает трубу, соединяется с тягой через серьгу
- Число в обозначении: наружный диаметр трубы и нагрузка P max в кгс
- Вес дан для меньшей и большей длины верхней тяги; вес соединительной тяги не учтён
| Обозначение | Dу, мм | P max, кгс | H не менее, мм | Тяга d, мм | Вес, кг, не более |
|---|---|---|---|---|---|
| ПГ-32-50 | 25 | 50 | 500 | М10 | 1,2 |
| ПТ-32-50 | 25 | 50 | 630 | М10 | 1,0 |
| ПГ-38-80 | 32 | 80 | 500 | М10 | 1,2 |
| ПТ-38-80 | 32 | 80 | 630 | М10 | 1,0 |
| ПГ-45-100 | 40 | 100 | 520 | М10 | 1,2…1,3 |
| ПТ-45-100 | 40 | 100 | 630 | М10 | 1,0 |
| ПГ-57-200 | 50 | 200 | 520 | М10 | 1,4 |
| ПТ-57-200 | 50 | 200 | 630 | М10 | 1,4 |
| ПГ-76-250 | 65 | 250 | 520 | М10 | 1,4…1,5 |
| ПТ-76-250 | 65 | 250 | 660 | М10 | 1,6 |
| ПГ-89-400 | 80 | 400 | 700 | М12 | 1,9…2,1 |
| ПТ-89-400 | 80 | 400 | 760 | М12 | 2,2 |
| ПГ-108-400 | 100 | 400 | 700 | М12 | 2,0…2,1 |
| ПТ-108-400 | 100 | 400 | 760 | М12 | 2,3 |
| ПГ-133-900 | 125 | 900 | 730 | М16 | 4,2…4,7 |
| ПТ-133-900 | 125 | 900 | 900 | М16 | 4,7 |
| ПГ-159-1100 | 150 | 1100 | 790 | М16 | 4,4…4,8 |
| ПТ-159-1100 | 150 | 1100 | 950 | М16 | 5,1 |
| ПГ-194-1800 | 175 | 1800 | 880 | М20 | 8,1…8,3 |
| ПТ-194-1800 | 175 | 1800 | 1100 | М20 | 8,6 |
| ПГ-219-2000 | 200 | 2000 | 900 | М20 | 8,2…8,4 |
| ПТ-219-2000 | 200 | 2000 | 1100 | М20 | 8,7 |
| ПГ-273-1500 | 250 | 1500 | 820 | М16 | 6,2…6,3 |
| ПТ-273-1500 | 250 | 1500 | 1000 | М16 | 7,0 |
| ПГ-273-2400 | 250 | 2400 | 920 | М20 | 9,7…9,9 |
| ПТ-273-2400 | 250 | 2400 | 1170 | М20 | 11,0 |
| ПГ-325-1800 | 300 | 1800 | 940 | М20 | 9,0…9,2 |
| ПТ-325-1800 | 300 | 1800 | 1170 | М20 | 9,5 |
| ПГ-325-3400 | 300 | 3400 | 1100 | М24 | 19,8…20,3 |
| ПТ-325-3400 | 300 | 3400 | 1400 | М24 | 22,0 |
| ПГ-377-2400 | 350 | 2400 | 1000 | М20 | 10,6…10,8 |
| ПТ-377-2400 | 350 | 2400 | 1250 | М20 | 11,9 |
| ПГ-377-3400 | 350 | 3400 | 1100 | М24 | 20,7…21,2 |
| ПТ-377-3400 | 350 | 3400 | 1400 | М24 | 22,9 |
| ПГ-426-2400 | 400 | 2400 | 1020 | М20 | 11,1…11,3 |
| ПТ-426-2400 | 400 | 2400 | 1280 | М20 | 12,1 |
| ПГ-426-3400 | 400 | 3400 | 1130 | М24 | 22,2…22,7 |
| ПТ-426-3400 | 400 | 3400 | 1430 | М24 | 24,0 |
| ПГ-480-3400 | 450 | 3400 | 1150 | М24 | 22,8…23,3 |
| ПТ-480-3400 | 450 | 3400 | 1450 | М24 | 25,0 |
| ПГ-480-4500 | 450 | 4500 | 1230 | М27 | 27,2…27,8 |
| ПТ-480-4500 | 450 | 4500 | 1600 | М27 | 33,2 |
| ПГ-530-3400 | 500 | 3400 | 1180 | М24 | 29,8…30,3 |
| ПТ-530-3400 | 500 | 3400 | 1480 | М24 | 31,9 |
| ПГ-530-5500 | 500 | 5500 | 1300 | М30 | 40,1 |
| ПТ-530-5500 | 500 | 5500 | 1700 | М30 | 44,0 |

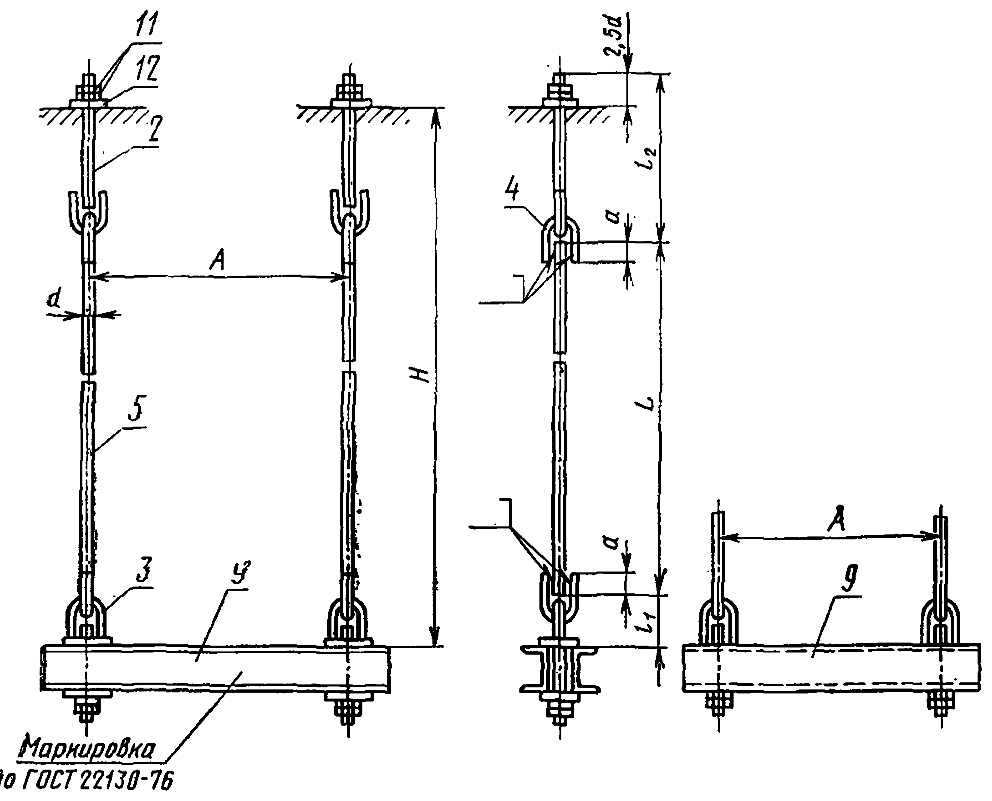

Схема по черт. 3: 2 тяга с ушком верхняя, 3 тяга с ушком нижняя, 4 ушко, 5 тяга соединительная, 9 балка опорная. Приведено справочно.
ПГ2 и ПТ2: две тяги и опорная балка, Dу 100…500
- Опорная балка из швеллеров (ш) или из угловой стали (у)
- Балка из уголка в двух исполнениях: I без хомутовой опоры, II с хомутовой опорой
- A max: наибольшее расстояние между тягами
- Для части типоразмеров балка из уголка не предусмотрена
| Обозначение | Dу, мм | P max, кгс: швеллер / уголок | A max, мм: швеллер / уголок | H не менее ПГ2 / ПТ2, мм | Вес ПГ2, кг: швеллер / уголок | Вес ПТ2, кг: швеллер / уголок |
|---|---|---|---|---|---|---|
| ПГ2, ПТ2-108-750 | 100 | 750 / 400 | 450 / 250 | 550 / 600 | 9,1 / 5,3 | 9,8 / 4,9 |
| ПГ2, ПТ2-133-900 | 125 | 900 / 500 | 500 / 300 | 560 / 750 | 12,8 / 8,3 | 12,5 / 7,2 |
| ПГ2, ПТ2-159-1300 | 150 | 1300 / 600 | 550 / 350 | 560 / 750 | 15,0 / 9,5 | 15,1 / 8,3 |
| ПГ2, ПТ2-194-1800 | 175 | 1800 / 900 | 600 / 400 | 560 / 750 | 18,5 / 10,1 | 20,2 / 9,8 |
| ПГ2, ПТ2-219-2400 | 200 | 2400 / 1500 | 650 / 400 | 570 / 760 | 22,9 / 12,0 | 24,6 / 12,1 |
| ПГ2, ПТ2-273-2400 | 250 | 2400 / 1800 | 700 / 450 | 570 / 760 | 23,8 / 15,6 | 25,5 / 17,3 |
| ПГ2, ПТ2-273-4500 | 250 | 4500 / не выпускается | 700 / не выпускается | 660 / 900 | 39,1 | 43,3 |
| ПГ2, ПТ2-325-2400 | 300 | 2400 / 2400 | 750 / 500 | 570 / 760 | 24,6 / 17,1 | 26,3 / 18,8 |
| ПГ2, ПТ2-325-4500 | 300 | 4500 / не выпускается | 750 / не выпускается | 660 / 900 | 40,3 | 44,5 |
| ПГ2, ПТ2-377-2400 | 350 | 2400 / 2400 | 850 / 600 | 570 / 760 | уточняется / 22,5 | 28,0 / 24,2 |
| ПГ2, ПТ2-377-6000 | 350 | 6000 / не выпускается | 850 / не выпускается | 800 / 1080 | 61,3 | 65,7 |
| ПГ2, ПТ2-426-3000 | 400 | 3000 / 3000 | 900 / 650 | 570 / 780 | 32,2 / 24,2 | 34,6 / 26,5 |
| ПГ2, ПТ2-426-6000 | 400 | 6000 / не выпускается | 900 / не выпускается | 800 / 1080 | 62,8 | 67,2 |
| ПГ2, ПТ2-480-3000 | 450 | 3000 / 4000 | 950 / 700 | 570 / 780 | 33,2 / 38,2 | 35,6 / 42,1 |
| ПГ2, ПТ2-480-8000 | 450 | 8000 / не выпускается | 950 / не выпускается | 870 / 1180 | 73,4 | 77,1 |
| ПГ2, ПТ2-530-4500 | 500 | 4500 / 6000 | 1000 / 700 | 660 / 900 | 46,2 / 48,9 | 50,3 / 57,0 |
| ПГ2, ПТ2-530-8000 | 500 | 8000 / не выпускается | 1000 / не выпускается | 870 / 1180 | 82,1 | 85,8 |
ПГ2-377-2400 со швеллерами: вес в доступной копии ГОСТ читается неоднозначно, сверяем при расчёте.

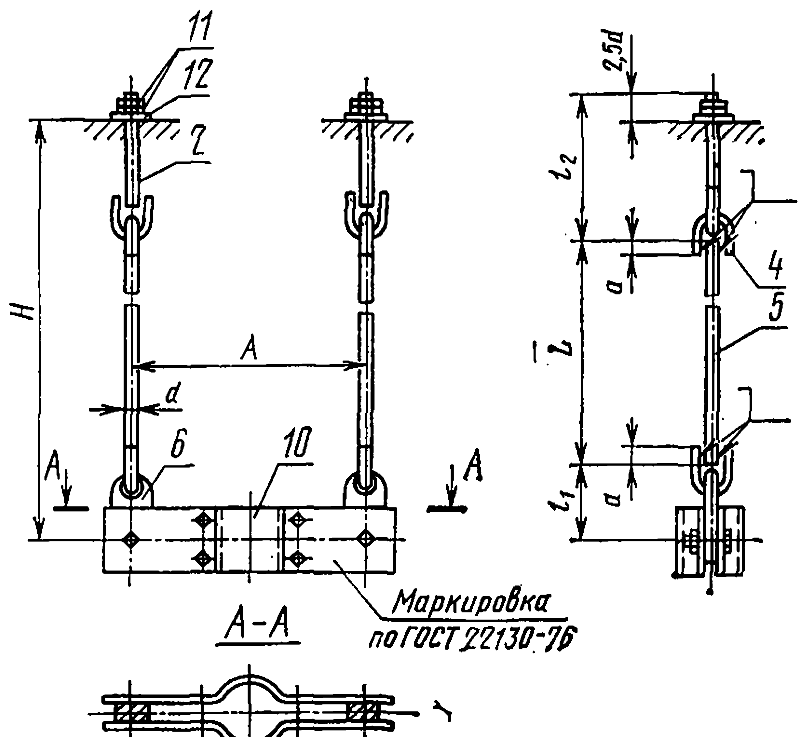

Схема по черт. 5: 2 тяга с ушком верхняя, 4 ушко, 5 тяга соединительная, 6 серьга, 10 хомут в сборе. Приведено справочно.
ПГВ и ПТВ: вертикальные трубопроводы, Dу 50…500
- Две тяги держат хомут вертикального стояка
- ПГВ регулируется гайками, ПТВ талрепами
- A max: наибольшее расстояние между тягами
| Обозначение | Dу, мм | P max, кгс | A max, мм | H не менее ПГВ / ПТВ, мм | Тяга d, мм | Вес ПГВ, кг | Вес ПТВ, кг |
|---|---|---|---|---|---|---|---|
| ПГВ, ПТВ-57-300 | 50 | 300 | 400 | 550 / 600 | М10 | 4,3…4,4 | 4,5 |
| ПГВ, ПТВ-76-300 | 65 | 300 | 440 | 550 / 600 | М10 | 5,5…5,6 | 5,8 |
| ПГВ, ПТВ-89-450 | 80 | 450 | 550 | 550 / 600 | М10 | 7,2…7,3 | 7,7 |
| ПГВ, ПТВ-108-600 | 100 | 600 | 560 | 550 / 600 | М10 | 9,6…9,7 | 10,1 |
| ПГВ, ПТВ-133-900 | 125 | 900 | 600 | 630 / 670 | М12 | 14,4…14,7 | 15,3 |
| ПГВ, ПТВ-159-900 | 150 | 900 | 630 | 630 / 670 | М12 | 15,2…15,5 | 16,1 |
| ПГВ, ПТВ-194-1900 | 175 | 1900 | 680 | 680 / 890 | М16 | 26,5…26,8 | 28,3 |
| ПГВ, ПТВ-219-2000 | 200 | 2000 | 750 | 680 / 890 | М16 | 29,0…29,3 | 30,8 |
| ПГВ, ПТВ-273-3000 | 250 | 3000 | 860 | 680 / 910 | М16 | 50,9…51,1 | 53,4 |
| ПГВ, ПТВ-325-4800 | 300 | 4800 | 900 | 760 / 1000 | М20 | 64,8…65,3 | 69,2 |
| ПГВ, ПТВ-377-4800 | 350 | 4800 | 920 | 760 / 1000 | М20 | 68,0…68,5 | 72,4 |
| ПГВ, ПТВ-426-6000 | 400 | 6000 | 1030 | 900 / 1200 | М24 | 92,4…93,4 | 97,4 |
| ПГВ, ПТВ-480-4800 | 450 | 4800 | 1060 | 760 / 1000 | М20 | 77,5…78,0 | 81,8 |
| ПГВ, ПТВ-530-6800 | 500 | 6800 | 1150 | 900 / 1200 | М24 | 122,8…123,8 | 130,0 |
Типы подвесок по таблице 1
| Тип | Подвеска | Dу, мм | Трубопровод |
|---|---|---|---|
| ПГ | с одной тягой, регулируемой гайкой | 25…500 | горизонтальный |
| ПТ | с одной тягой, регулируемой талрепом | 25…500 | горизонтальный |
| ПГ2ш, ПГ2у | с двумя тягами на гайках и опорной балкой из швеллеров или уголка | 100…500 | горизонтальный |
| ПТ2ш, ПТ2у | с двумя тягами на талрепах и опорной балкой из швеллеров или уголка | 100…500 | горизонтальный |
| ПГВ | с двумя тягами, регулируемыми гайками | 50…500 | вертикальный |
| ПТВ | с двумя тягами, регулируемыми талрепами | 50…500 | вертикальный |
Обозначение в спецификации
| Обозначение в спецификации | Что означает |
|---|---|
| Подвеска ПГ-32-50 ГОСТ 16127-78 | одна тяга на гайке, труба Dн 32, нагрузка 50 кгс |
| Подвеска ПТ-32-50 ГОСТ 16127-78 | то же с талрепом |
| Подвеска ПГ2ш-108-750 ГОСТ 16127-78 | две тяги на гайках, балка из швеллеров, Dн 108, 750 кгс |
| Подвеска ПТ2у-108-400-I ГОСТ 16127-78 | две тяги на талрепах, балка из уголка, исполнение I без хомутовой опоры |
Технические требования, приёмка и маркировка по ГОСТ 22130. По данным нормативной базы ГОСТ 16127-78 утратил силу в РФ; изготавливаем подвески по нему, когда он указан в проекте.
Подбор подвески по нагрузке
Выберите тип подвески, регулировку, диаметр трубы и нагрузку: покажем ближайшее обозначение по ГОСТ с запасом по P max, высоту H и вес партии.
Как изготавливаем
- Тяги с нарезкой резьбы и ушками, серьги, проушины
- Хомуты в сборе по диаметру трубы
- Опорные балки из швеллеров и уголка
- Комплектация талрепами, гайками и шайбами
- Маркировка по ГОСТ 22130, окраска; цинкование на специализированном предприятии
Что вы получаете
- Подвески комплектами по обозначениям из спецификации
- Тяги нужной длины по проекту
- Упаковку партиями по типоразмерам
- Сертификаты на металл и документ о качестве
Частые вопросы о подвесках ГОСТ 16127-78
Что регламентирует ГОСТ 16127-78?
Типы и основные размеры подвесок стальных трубопроводов Dу 25…500 мм с температурой среды от 0 до плюс 450 °С и давлением до 100 кгс/см². Стандарт введён с 1 июля 1979 года взамен ГОСТ 16127-70. Не распространяется на магистральные трубопроводы, трубопроводы с хладагентом и внутристанционные трубопроводы электростанций.
Какие типы подвесок есть в ГОСТ 16127-78?
ПГ и ПТ с одной тягой, ПГ2 и ПТ2 с двумя тягами и опорной балкой из швеллеров или уголка для горизонтальных трубопроводов, ПГВ и ПТВ с двумя тягами для вертикальных трубопроводов. Буква Г означает регулировку гайкой, Т регулировку талрепом.
Как расшифровать обозначение ПГ-108-400?
ПГ подвеска с одной тягой, регулируемой гайкой; 108 наружный диаметр трубы, мм; 400 максимальная нагрузка, кгс. В спецификации: Подвеска ПГ-108-400 ГОСТ 16127-78.
Чем отличаются исполнения I и II?
Подвески с двумя тягами и опорной балкой из угловой стали выпускаются в исполнении I без хомутовой опоры и в исполнении II с хомутовой опорой. Исполнение указывают в заказе.
Действует ли ГОСТ 16127-78?
По данным нормативной базы стандарт утратил силу в РФ. Изготавливаем подвески по нему, когда он указан в проекте, в том числе для ремонта и реконструкции.
Учитывается ли длина тяг?
Длину тяг и размеры H задаёт проект. Вес в таблицах ГОСТ дан без соединительной тяги, её считаем отдельно по длине.
Как заказать?
Пришлите обозначения подвесок, длины тяг и количество на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование и монтаж выполняют организации, имеющие на это право.
