Изготавливаем скользящие направляющие опоры по ОСТ 34-10-623-93 для трубопроводов тепловых электростанций, котельных и промышленных объектов с наружным диаметром от 57 до 1620 мм. Корпус опоры скользит по направляющей плите и пропускает тепловое перемещение трубы до 200 мм. Ниже чертёж из стандарта, таблицы исполнений и подбор со стоимостью партии.

Цена от 500 ₽ за шт.Базовое исполнение: опора 57У-01 тип 1 с направляющей плитой для трубы из углеродистой стали, без покрытия. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

156 исполненийDн 57…1620 мм

Δmax 200 ммтепловое перемещение

до 425 °Cтемпература среды, тип 2

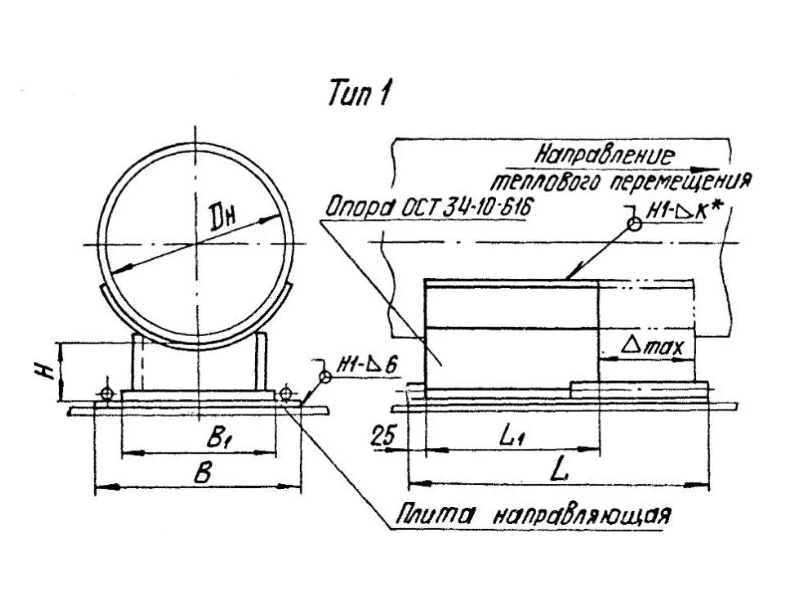

Чертёж 1 ОСТ 34-10-623-93: опора скользящая направляющая тип 1 с приварным корпусом ОСТ 34-10-616 и направляющей плитой — Черт. 1 из ОСТ 34-10-623-93, тип 1. Нажмите, чтобы открыть чертёж целиком с типом 2

01 · Стандарт

Что устанавливает ОСТ 34-10-623-93

Назначение, параметры среды, документы и правило обозначения.

Положение	Содержание
Стандарт	ОСТ 34-10-623-93 «Опора скользящая направляющая. Типы и основные размеры», дата введения 01.01.1994
Статус	отраслевой стандарт энергетики; в справочных базах срок действия указан по-разному, поэтому изготавливаем по нему, когда он указан в проекте или спецификации
Назначение	скользящие направляющие опоры трубопроводов тепловых электростанций с Dн 57…1620 мм: корпус опоры скользит по направляющей плите вдоль оси трубы
Параметры среды	тип 1 с приварным корпусом: Ру до 2,5 МПа, температура до 300 °C, без угловой деформации трубопровода; тип 2 с хомутовым корпусом: Ру до 4,0 МПа, температура до 425 °C
Тепловое перемещение	максимальное перемещение опоры Δmax 200 мм
Исполнения	156 исполнений: 01…78 тип 1, 79…156 тип 2; высота H 100 или 150 мм
Рекомендация стандарта	тип 2 предпочтителен как скользящая направляющая: нежёсткое соединение корпуса с трубой сохраняет параллельность скользящих поверхностей
Технические требования	сварка и материалы по ОСТ 34-10-723, остальное по ТУ 34-42-10380
Обозначение	Опора 426У-37 ОСТ 34-10-623 для трубы Dн 426 из углеродистой стали, тип 1, H 150 мм; Опора 426К-38 ОСТ 34-10-623 для трубы из коррозионностойкой стали

02 · Тип 1

Опоры с приварным корпусом

Исполнения 01…78: корпус по ОСТ 34-10-616 приваривают к трубе, применяют при Ру до 2,5 МПа и температуре до 300 °C.

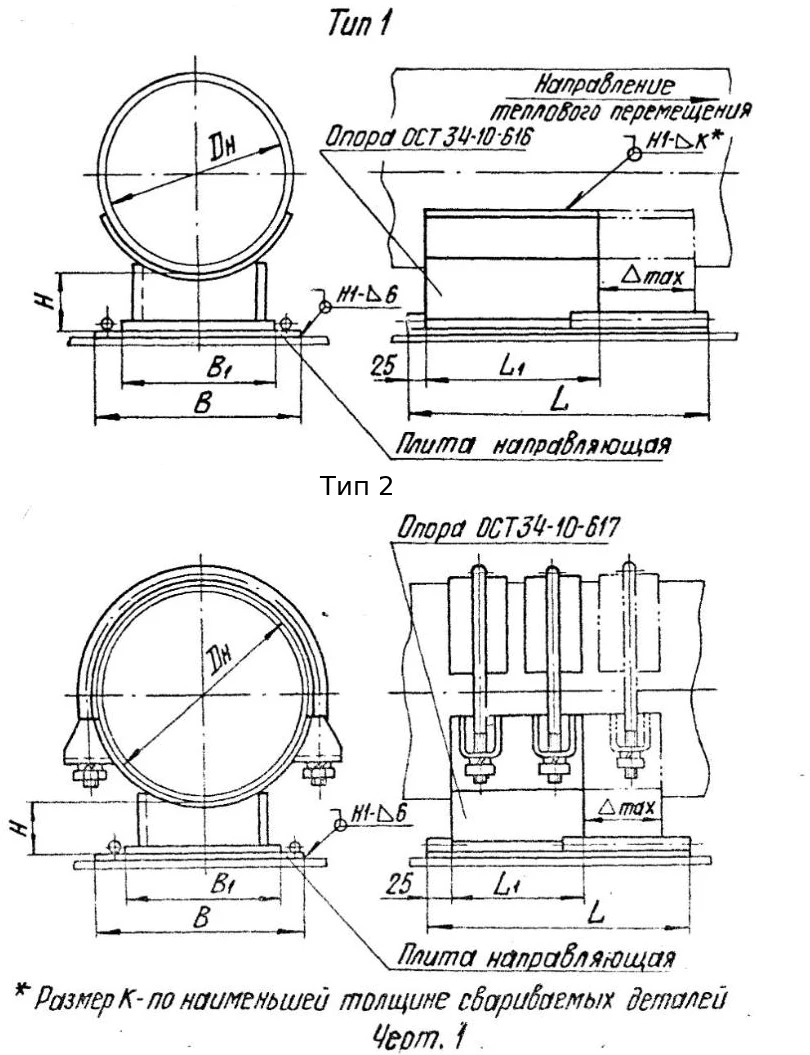

Чертёж 1 ОСТ 34-10-623-93: тип 1 с приварным корпусом и тип 2 с хомутовым корпусом на направляющей плите — Черт. 1 из ОСТ 34-10-623-93: тип 1 с корпусом опоры ОСТ 34-10-616, тип 2 с корпусом опоры ОСТ 34-10-617

Dн трубы, мм	Исполнение (углерод. / коррозионност.)	Вертикальная нагрузка, кН	H, мм	H1, мм	B, мм	B1, мм	L, мм	L1, мм	K, мм	Масса (углерод. / коррозионност.), кг
57	01 / 02	1	100	129	85	40	350	100	3	2,3
76	03 / 04	1,5	100	138	105	60	350	100	3	2,8
89	05 / 06	2	100	145	105	60	350	100	3	2,8
108	07 / 08	3	100	154	145	100	350	100	4	4,4
108	09 / 10	3	150	204	145	100	350	100	4	4,9 / 5
133	11 / 12	4	100	167	145	100	350	100	4	4,3
133	13 / 14	4	150	217	145	100	350	100	4	4,9
159	15 / 16	5	100	180	165	120	350	100	4	5
159	17 / 18	5	150	230	165	120	350	100	4	5,6
219	19 / 20	11	100	210	250	200	400	150	6	10,8 / 10,9
219	21 / 22	11	150	260	250	200	400	150	6	12,1 / 12,3
273	23 / 24	19	100	236	250	200	400	150	6	11,1 / 11,2
273	25 / 26	19	150	286	250	200	400	150	6	12,5 / 12,6
325	27 / 28	25	100	262	350	300	450	200	6	21,7
325	29 / 30	25	150	312	350	300	450	200	6	23,8
377	31 / 32	30	100	288	350	300	450	200	6	21,5
377	33 / 34	30	150	338	350	300	450	200	6	23,5 / 23,6
426	35 / 36	36	100	315	450	400	500	250	8	37,6
426	37 / 38	36	150	365	450	400	500	250	8	40,6
478	39 / 40	36	100	340	450	400	500	250	8	37,5
478	41 / 42	36	150	390	450	400	500	250	8	41,2
530	43 / 44	45	100	365	450	400	500	250	8	37,2
530	45 / 46	45	150	415	450	400	500	250	8	40,9
630	47 / 48	60	100	415	550	500	500	250	8	64,3
630	49 / 50	60	150	465	550	500	500	250	8	67,7
720	51 / 52	75	100	460	650	600	600	350	8	78,1
720	53 / 54	75	150	510	650	600	600	350	8	83,7
820	55 / 56	95	100	510	650	600	600	350	8	75,8
820	57 / 58	95	150	560	650	600	600	350	8	81,4
920	59 / 60	115	100	560	750	700	600	350	10	101
920	61 / 62	115	150	610	750	700	600	350	10	108,7
1020	63 / 64	135	100	610	750	700	600	350	10	99
1020	65 / 66	135	150	660	750	700	600	350	10	107
1220	67 / 68	185	100	710	850	800	700	450	10	136
1220	69 / 70	185	150	760	850	800	700	450	10	146
1420	71 / 72	260	100	810	850	800	700	450	10	134
1420	73 / 74	260	150	860	850	800	700	450	10	143
1620	75 / 76	330	100	910	950	900	700	450	12	169
1620	77 / 78	330	150	960	950	900	700	450	12	175

Тип 1, исполнения 01…78: корпус приварной опоры ОСТ 34-10-616 на направляющей плите. Значения по таблице 1 ОСТ 34-10-623-93. H1 от низа опоры до оси трубы, B и L размеры направляющей плиты, B1 и L1 размеры корпуса, K катет шва приварки корпуса к трубе.

03 · Тип 2

Опоры с хомутовым корпусом

Исполнения 79…156: корпус по ОСТ 34-10-617 крепят к трубе хомутами, Ру до 4,0 МПа и температура до 425 °C.

Dн трубы, мм	Исполнение (углерод. / коррозионност.)	Вертикальная нагрузка, кН	H, мм	H1, мм	B, мм	B1, мм	L, мм	L1, мм	Масса (углерод. / коррозионност.), кг
57	79 / 80	1	100	129	85	40	350	100	2,6
76	81 / 82	1,5	100	138	105	60	350	100	3,2
89	83 / 84	2	100	145	105	60	350	100	3,4
108	85 / 86	3	100	154	145	100	350	100	5,3
108	87 / 88	3	150	204	145	100	350	100	5,8
133	89 / 90	4	100	167	145	100	350	100	5,9
133	91 / 92	4	150	217	145	100	350	100	6,4
159	93 / 94	5	100	180	165	120	350	100	6,7
159	95 / 96	5	150	230	165	120	350	100	7,3
219	97 / 98	11	100	210	250	200	400	150	14,4 / 15,3
219	99 / 100	11	150	260	250	200	400	150	15,6 / 16,7
273	101 / 102	19	100	236	250	200	400	150	15,8 / 17
273	103 / 104	19	150	286	250	200	400	150	17,2 / 18,4
325	105 / 106	25	100	262	350	300	450	200	27,6 / 30,1
325	107 / 108	25	150	312	350	300	450	200	29,7 / 32,2
377	109 / 110	30	100	288	350	300	450	200	30 / 32
377	111 / 112	30	150	338	350	300	450	200	32 / 34
426	113 / 114	36	100	315	450	400	500	250	52,5 / 56
426	115 / 116	36	150	365	450	400	500	250	56,1 / 59,4
478	117 / 118	36	100	340	450	400	500	250	55 / 58
478	119 / 120	36	150	390	450	400	500	250	58,8 / 61,5
530	121 / 122	45	100	365	450	400	500	250	58 / 60
530	123 / 124	45	150	415	450	400	500	250	60,6 / 63,5
630	125 / 126	60	100	415	550	500	500	250	76,9 / 80,5
630	127 / 128	60	150	465	550	500	500	250	82 / 86
720	129 / 130	75	100	460	650	600	600	350	114 / 120
720	131 / 132	75	150	510	650	600	600	350	119 / 126
820	133 / 134	95	100	510	650	600	600	350	118 / 126
820	135 / 136	95	150	560	650	600	600	350	124 / 132
920	137 / 138	115	100	560	750	700	600	350	150 / 159
920	139 / 140	115	150	610	750	700	600	350	157 / 167
1020	141 / 142	135	100	610	750	700	600	350	155 / 165
1020	143 / 144	135	150	660	750	700	600	350	163 / 173
1220	145 / 146	185	100	710	850	800	700	450	222 / 237
1220	147 / 148	185	150	760	850	800	700	450	232 / 246
1420	149 / 150	260	100	810	850	800	700	450	236 / 256
1420	151 / 152	260	150	860	850	800	700	450	246 / 266
1620	153 / 154	330	100	910	950	900	700	450	313 / 339
1620	155 / 156	330	150	960	950	900	700	450	325 / 351

Тип 2, исполнения 79…156: корпус хомутовой опоры ОСТ 34-10-617 на направляющей плите, без приварки к трубе. Значения по таблице 1 ОСТ 34-10-623-93. Для Dн от 219 мм у чётных исполнений под хомутами ставят прокладки, поэтому они тяжелее.

04 · Подбор

Обозначение и стоимость опоры

Выберите диаметр трубы, тип, высоту и сталь трубопровода: получите обозначение для спецификации, размеры, массу и ориентир цены партии.

Dн трубы, ммТип опорыВысота HСталь трубопроводаПокрытиеКоличество, шт.

Опора ОСТ 34-10-623-93

Есть ведомость опор? Пришлите, посчитаем партию.Запросить цену +7 (812) 600-10-08

05 · Заказ

Что указать в заявке

Чтобы посчитать точно и без лишних вопросов.

Dн трубы, тип опоры (1 с приварным корпусом или 2 с хомутовым) и исполнение
Высоту H 100 или 150 мм
Сталь трубопровода: углеродистая или коррозионностойкая
Количество и график поставки по захваткам монтажа
Покрытие: грунт ГФ-021, грунт и эмаль или горячее цинкование на специализированном предприятии
Документ о качестве и сертификаты на металл с партией

06 · Производство

Как изготавливаем

Собственный цех на проспекте Большевиков, 54.

Принимаем спецификацию с обозначениями по ОСТ 34-10-623-93 или ведомость опор проекта
Режем направляющие плиты, корпуса и рёбра на лазере 3 кВт и газоплазменном станке
Собираем и свариваем корпуса полуавтоматами, гнём хомуты из круга для типа 2
Окрашиваем или цинкуем на специализированном предприятии

Комплектуем корпус с направляющей плитой, хомутами и крепежом, маркируем исполнение
Отгружаем со склада в Санкт-Петербурге или отправляем транспортной компанией
Передаём документ о качестве и сертификаты на металл
Минимальный заказ 5 000 ₽

07 · Вопросы

Частые вопросы об опорах ОСТ 34-10-623-93

Для чего нужна скользящая направляющая опора?

Она поддерживает трубопровод и направляет его тепловое перемещение вдоль оси: корпус опоры скользит по направляющей плите, максимальное перемещение по стандарту 200 мм.

Чем тип 1 отличается от типа 2?

У типа 1 корпус опоры ОСТ 34-10-616 приваривают к трубе, его применяют при Ру до 2,5 МПа и температуре до 300 °C без угловой деформации трубопровода. У типа 2 корпус опоры ОСТ 34-10-617 крепится хомутами, он подходит для Ру до 4,0 МПа и температуры до 425 °C.

Какой тип выбрать?

Стандарт считает тип 2 предпочтительным: хомутовый корпус соединён с трубой нежёстко и сохраняет параллельность скользящих поверхностей.

Как записать опору в спецификации?

Опора, Dн трубы с буквой У или К, номер исполнения и стандарт. Например, Опора 426У-37 ОСТ 34-10-623 для трубы Dн 426 из углеродистой стали, тип 1, H 150 мм.

Какая масса опоры?

От 2,3 кг для Dн 57 до 351 кг для Dн 1620 в исполнении типа 2 для коррозионностойкой стали. Массы всех исполнений приведены в таблицах.

Сколько стоит скользящая направляющая опора ОСТ 34-10-623-93?

От 500 ₽ за шт. за базовое исполнение: опора 57У-01 тип 1 с направляющей плитой для трубы из углеродистой стали, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите спецификацию с обозначениями или ведомость опор на info@stalteh.com. Посчитаем стоимость партии, сроки и доставку.

Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
