Изготавливаем хомутовые неподвижные опоры по ОСТ 34-10-618-93 для трубопроводов тепловых электростанций, котельных и промышленных объектов с наружным диаметром от 57 до 1620 мм при температуре среды до 425 °C и давлении до 4,0 МПа. Трубу фиксируют хомуты и упоры, приварка опоры к трубе не нужна. Ниже чертежи из стандарта, таблицы исполнений и подбор со стоимостью партии.

Цена от 450 ₽ за шт.Базовое исполнение: опора 57У-01 с хомутом для трубы из углеродистой стали, без покрытия. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

98 исполненийDн 57…1620 мм

до 643 кНосевое усилие

до 425 °Cтемпература среды

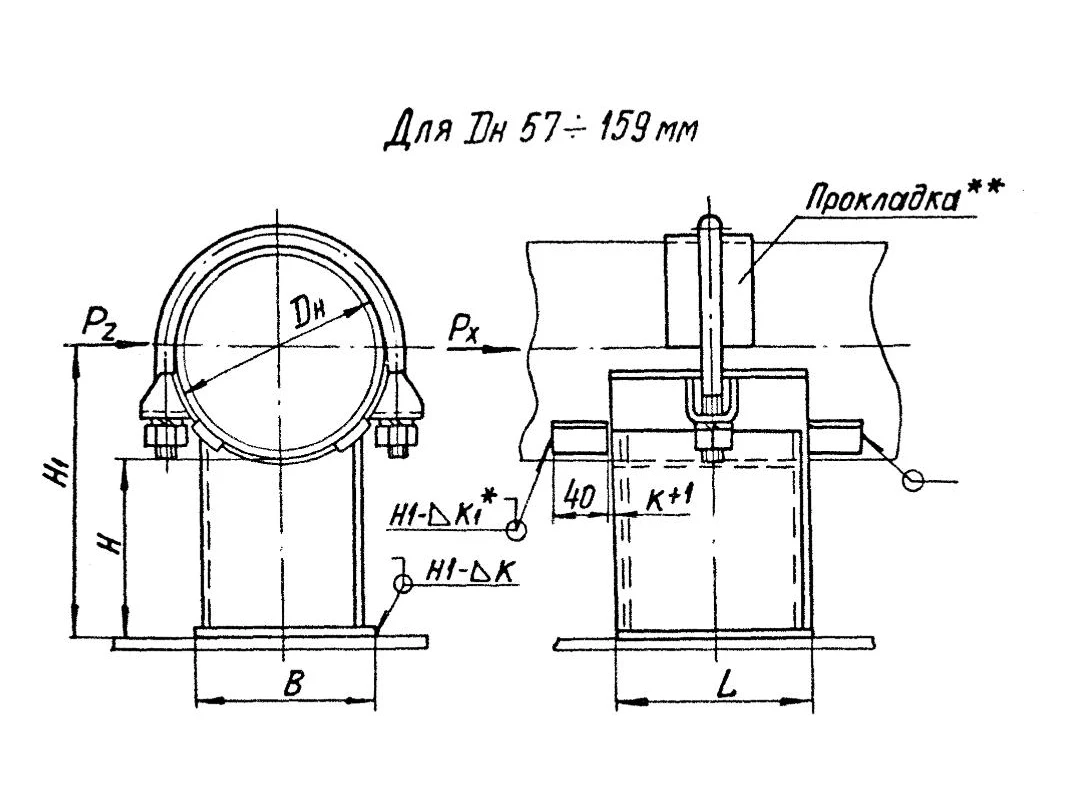

Чертёж 1 ОСТ 34-10-618-93: опора хомутовая неподвижная для Dн 57…159 мм, размеры H, H1, B, L, K — Черт. 1 из ОСТ 34-10-618-93, опора для Dн 57…159 мм. Нажмите, чтобы открыть чертёж целиком

01 · Стандарт

Что устанавливает ОСТ 34-10-618-93

Назначение, параметры среды, документы и правило обозначения.

Положение	Содержание
Стандарт	ОСТ 34-10-618-93 «Опора хомутовая неподвижная. Типы и основные размеры», дата введения 01.01.1994, взамен ОСТ 34-42-618-84
Статус	отраслевой стандарт энергетики; в справочных базах срок действия указан по-разному, поэтому изготавливаем по нему, когда он указан в проекте или спецификации
Назначение	неподвижные хомутовые опоры трубопроводов тепловых электростанций с Dн 57…1620 мм: труба фиксируется хомутами и упорами без приварки опоры к трубе
Параметры среды	рабочая температура до 425 °C, условное давление до 4,0 МПа
Исполнения	98 исполнений: 01…78 по черт. 1 и 79…98 по черт. 2 для Dн от 920 мм; высота H 100 или 150 мм
Рабочие чертежи	«Опоры подвижные и неподвижные» Л8-193.000 и Л8-150.000
Технические требования	сварка и материалы по ОСТ 34-10-723, остальное по ТУ 34-42-10380
Нагрузки	осевые и боковые усилия заданы при отсутствии внешних изгибающих моментов
Обозначение	Опора 426У-37 ОСТ 34-10-618 для трубы Dн 426 из углеродистой стали с высотой H 150 мм; Опора 426К-38 ОСТ 34-10-618 для трубы из коррозионностойкой стали

02 · Таблица

Размеры, усилия и масса опор по черт. 1

Нечётные исполнения для трубопроводов из углеродистой стали, чётные для коррозионностойкой.

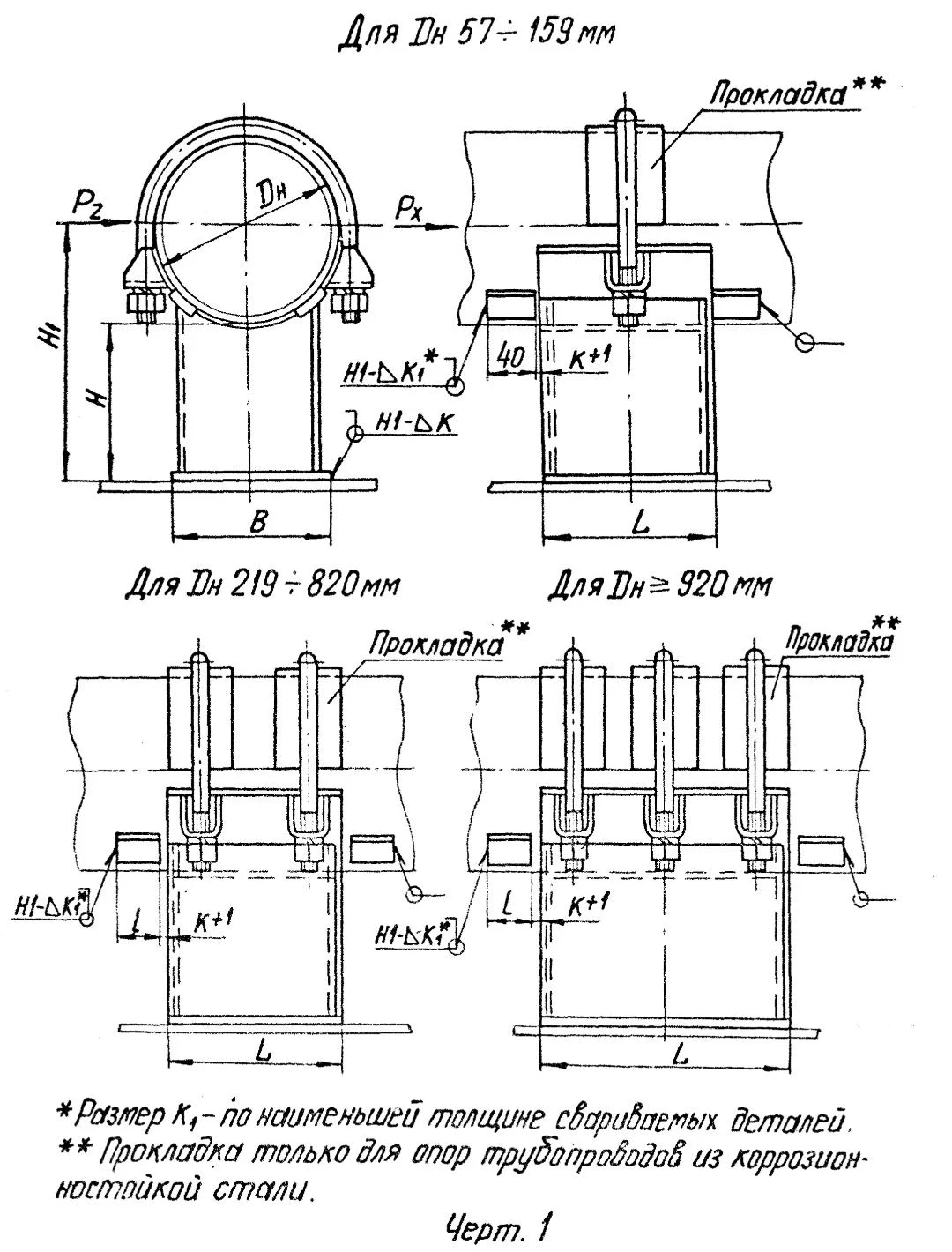

Чертёж 1 ОСТ 34-10-618-93: опоры с одним, двумя и тремя хомутами для Dн 57…1620 мм — Черт. 1 из ОСТ 34-10-618-93: один хомут для Dн 57…159 мм, два для 219…820 мм, три от 920 мм

Dн трубы, мм	Исполнение (углерод. / коррозионност.)	Вертикальная нагрузка, кН	Осевое усилие Px, кН	Боковое усилие Pz, кН	H, мм	H1, мм	B, мм	L, мм	K, мм	l, мм	Масса (углерод. / коррозионност.), кг
57	01 / 02	0,7	4	не задано	100	129	40	100	3	40	1,2
76	03 / 04	1,5	5,5	не задано	100	138	60	100	3	40	1,5
89	05 / 06	2	5,5	не задано	100	145	60	100	3	40	1,8
108	07 / 08	3,6	10	не задано	100	154	100	150	4	40	3,1
108	09 / 10	3,6	8	не задано	150	204	100	150	4	40	3,7
133	11 / 12	4,3	10	не задано	100	167	100	150	4	40	3,8
133	13 / 14	4,3	8	не задано	150	217	100	150	4	40	4,4
159	15 / 16	6	14	не задано	100	180	120	150	4	40	4,6
159	17 / 18	6	11	не задано	150	230	120	150	4	40	5,2
219	19 / 20	11	37	37	100	210	200	200	6	60	10,5 / 11,3
219	21 / 22	11	30	30	150	260	200	200	6	60	12 / 13
273	23 / 24	19	37	37	100	236	200	200	6	60	14 / 15
273	25 / 26	19	31	31	150	286	200	200	6	60	16 / 17
325	27 / 28	25	71	71	100	262	300	300	6	100	27 / 28
325	29 / 30	25	61	61	150	312	300	300	6	100	29 / 31
377	31 / 32	30	66	66	100	288	300	300	6	100	28 / 30
377	33 / 34	30	57	57	150	338	300	300	6	100	31 / 32
426	35 / 36	36	158	117	100	315	400	400	8	150	58 / 61
426	37 / 38	36	145	117	150	365	400	400	8	150	63 / 66
478	39 / 40	36	151	100	100	340	400	400	8	150	60 / 64
478	41 / 42	36	138	100	150	390	400	400	8	150	65 / 68
530	43 / 44	45	164	94	100	365	400	500	8	150	72 / 75
530	45 / 46	45	147	94	150	415	400	500	8	150	77 / 80
630	47 / 48	60	207	148	100	415	500	500	8	150	94 / 98
630	49 / 50	60	187	148	150	465	500	500	8	150	100 / 104
720	51 / 52	75	236	125	100	460	600	600	8	200	123 / 131
720	53 / 54	75	216	125	150	510	600	600	8	200	130 / 138
820	55 / 56	95	217	110	100	510	600	600	8	200	129 / 137
820	57 / 58	95	199	110	150	560	600	600	8	200	136 / 145
920	59 / 60	115	348	150	100	560	700	700	10	200	220 / 236
920	61 / 62	115	307	150	150	610	700	700	10	200	231 / 246
1020	63 / 64	135	330	137	100	610	700	700	10	200	228 / 245
1020	65 / 66	135	315	137	150	660	700	700	10	200	238 / 255
1220	67 / 68	185	396	200	100	710	800	800	10	300	309 / 332
1220	69 / 70	185	373	200	150	760	800	800	10	300	323 / 344
1420	71 / 72	260	396	170	100	810	800	900	10	300	356 / 380
1420	73 / 74	260	374	170	150	860	800	900	10	300	369 / 393
1620	75 / 76	330	485	240	100	910	900	900	12	300	495 / 522
1620	77 / 78	330	462	240	150	960	900	900	12	300	512 / 539

Значения по таблицам 1 и 2 ОСТ 34-10-618-93 для опор по черт. 1. H1 от низа опоры до оси трубы, K катет шва приварки опоры, l выступ упоров. Для Dн 57…159 мм один хомут и упоры с выступом 40 мм, масса одинакова для обоих исполнений; для Dн 219…820 мм два хомута, от 920 мм три. Прокладки под хомутами ставят только у опор трубопроводов из коррозионностойкой стали, поэтому чётные исполнения тяжелее.

03 · Черт. 2

Усиленные опоры для Dн от 920 мм

Исполнения 79…98 с допускаемым осевым усилием до 643 кН.

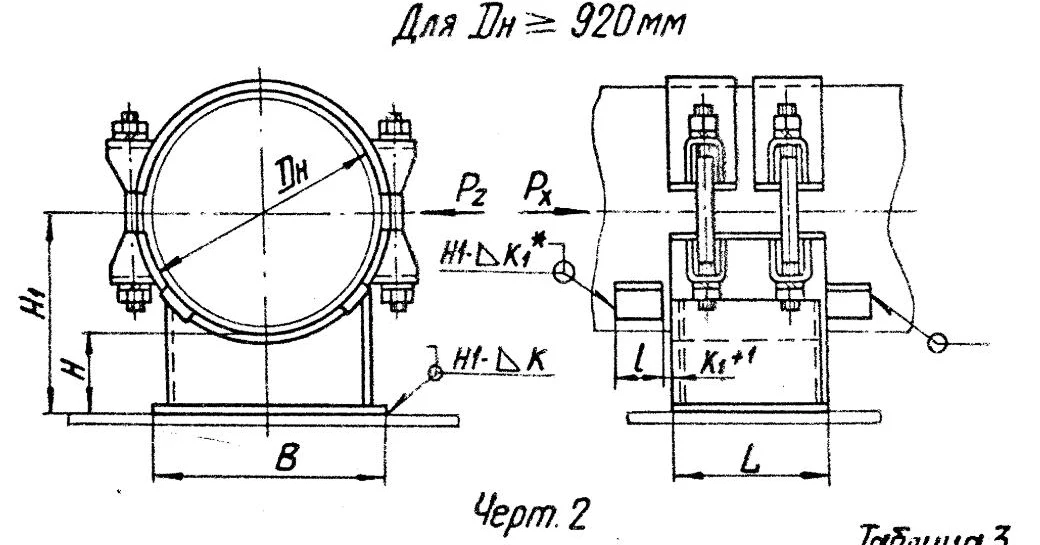

Чертёж 2 ОСТ 34-10-618-93: опора хомутовая неподвижная для Dн от 920 мм с усиленными хомутами — Черт. 2 из ОСТ 34-10-618-93 для Dн от 920 мм, исполнения 79…98 по таблице 3

Dн трубы, мм	Исполнение (углерод. / коррозионност.)	Вертикальная нагрузка, кН	Px при Pz = Px, кН	Px при Pz = 0,5 Px, кН	H, мм	H1, мм	B, мм	L, мм	K, мм	l, мм	Масса, кг
920	79 / 80	115	348	453	100	560	700	700	10	200	232
920	81 / 82	115	307	407	150	610	700	700	10	200	242
1020	83 / 84	135	330	432	100	610	700	700	10	200	240
1020	85 / 86	135	315	412	150	660	700	700	10	200	250
1220	87 / 88	185	396	525	100	710	800	800	10	300	326
1220	89 / 90	185	373	495	150	760	800	800	10	300	338
1420	91 / 92	260	396	529	100	810	800	900	10	300	377
1420	93 / 94	260	374	502	150	860	800	900	10	300	390
1620	95 / 96	330	485	643	100	910	900	900	12	300	506
1620	97 / 98	330	462	613	150	960	900	900	12	300	524

Значения по таблице 3 ОСТ 34-10-618-93. Опоры по черт. 2 воспринимают большее осевое усилие при меньшей боковой нагрузке: при Pz = 0,5 Px допускаемое Px выше примерно на треть.

04 · Подбор

Обозначение и стоимость опоры

Выберите диаметр трубы, высоту и сталь трубопровода: получите обозначение для спецификации, размеры, усилия, массу и ориентир цены партии.

Dн трубы, ммВысота HКонструкцияСталь трубопроводаПокрытиеКоличество, шт.

Опора ОСТ 34-10-618-93

Есть ведомость опор? Пришлите, посчитаем партию.Запросить цену +7 (812) 600-10-08

05 · Заказ

Что указать в заявке

Чтобы посчитать точно и без лишних вопросов.

Dн трубы и исполнение: нечётное для углеродистой стали трубы, чётное для коррозионностойкой
Высоту H 100 или 150 мм, для Dн от 920 мм исполнение по черт. 1 или черт. 2
Количество и график поставки по захваткам монтажа
Покрытие: грунт ГФ-021, грунт и эмаль или горячее цинкование на специализированном предприятии
Нужны ли запасные хомуты, прокладки и крепёж
Документ о качестве и сертификаты на металл с партией

06 · Производство

Как изготавливаем

Собственный цех на проспекте Большевиков, 54.

Принимаем спецификацию с обозначениями по ОСТ 34-10-618-93 или ведомость опор проекта
Режем корпус, ребра и упоры на лазере 3 кВт и газоплазменном станке
Гнём хомуты из круга, нарезаем резьбу, корпус собираем и свариваем полуавтоматами
Окрашиваем или цинкуем на специализированном предприятии

Комплектуем хомутами, прокладками, гайками и шайбами, маркируем исполнение
Отгружаем со склада в Санкт-Петербурге или отправляем транспортной компанией
Передаём документ о качестве и сертификаты на металл
Минимальный заказ 5 000 ₽

07 · Вопросы

Частые вопросы об опорах ОСТ 34-10-618-93

Для каких трубопроводов применяют опоры ОСТ 34-10-618-93?

Для трубопроводов ТЭС с наружным диаметром 57…1620 мм при рабочей температуре среды до 425 °C и условном давлении до 4,0 МПа.

Чем опора ОСТ 34-10-618 отличается от ОСТ 34-10-617?

Обе хомутовые, но опора ОСТ 34-10-617 скользящая, а ОСТ 34-10-618 неподвижная: упоры фиксируют трубу и передают осевое и боковое усилия на опорную конструкцию.

Какие усилия воспринимает опора?

Вертикальную нагрузку от 0,7 до 330 кН и осевое усилие от 4 до 485 кН по черт. 1; усиленные опоры по черт. 2 для Dн от 920 мм до 643 кН при боковой нагрузке 0,5 Px. Усилия заданы при отсутствии внешних изгибающих моментов.

Сколько хомутов у опоры?

Для Dн 57…159 мм один хомут, для Dн 219…820 мм два, от 920 мм три.

Как записать опору в спецификации?

Опора, Dн трубы с буквой У или К, номер исполнения и стандарт. Например, Опора 426У-37 ОСТ 34-10-618 для трубы Dн 426 из углеродистой стали с высотой H 150 мм.

Сколько стоит хомутовая неподвижная опора ОСТ 34-10-618-93?

От 450 ₽ за шт. за базовое исполнение: опора 57У-01 с хомутом для трубы из углеродистой стали, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите спецификацию с обозначениями или ведомость опор на info@stalteh.com. Посчитаем стоимость партии, сроки и доставку.

Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
