Изготавливаем катковые опоры по ОСТ 34-10-619-93 для трубопроводов тепловых электростанций, котельных и промышленных объектов с наружным диаметром от 426 до 1620 мм. Корпус опоры перемещается на катках, поэтому сила трения при тепловом удлинении трубы до 180 мм заметно ниже, чем у скользящих опор. Ниже чертёж из стандарта, таблица исполнений и подбор со стоимостью партии.

Цена от 13 800 ₽ за шт.Базовое исполнение: опора 426У-01 тип 1 с катковой обоймой и плитой, без покрытия. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

44 исполненияDн 426…1620 мм

до 270 кНвертикальная нагрузка

180 ммтепловое перемещение

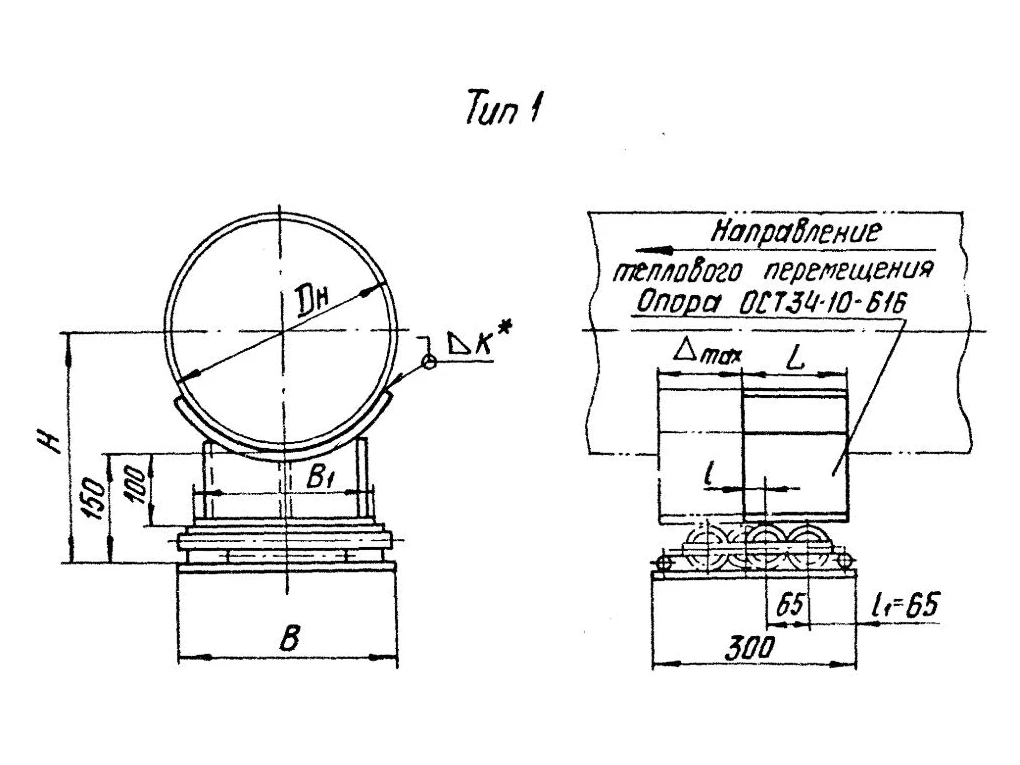

Чертёж ОСТ 34-10-619-93: опора катковая тип 1 с корпусом приварной опоры ОСТ 34-10-616 на катковой обойме — Чертёж из ОСТ 34-10-619-93, тип 1. Нажмите, чтобы открыть чертёж целиком с типом 2

01 · Стандарт

Что устанавливает ОСТ 34-10-619-93

Назначение, параметры среды, перемещения и правило обозначения.

Положение	Содержание
Стандарт	ОСТ 34-10-619-93 «Опора катковая. Типы и основные размеры», дата введения 01.01.1994
Статус	отраслевой стандарт энергетики; в справочных базах срок действия указан по-разному, поэтому изготавливаем по нему, когда он указан в проекте или спецификации
Назначение	катковые подвижные опоры трубопроводов тепловых электростанций с Dн 426…1620 мм: корпус опоры перемещается на катках по опорной плите и снижает силу трения
Параметры среды	тип 1 с приварным корпусом: Ру до 2,5 МПа, температура до 300 °C, без угловой деформации трубопровода; тип 2 с хомутовым корпусом: Ру до 4,0 МПа, температура до 425 °C
Тепловое перемещение	максимальное перемещение опоры 180 мм; смещение катковой обоймы l = 0,5 (L − 65 − 0,5Δ) и l1 = 0,5 (300 − 65 − 0,5Δ) мм
Исполнения	44 исполнения: для каждого Dн тип 1 и тип 2 для трубопроводов из углеродистой и коррозионностойкой стали
Рекомендация стандарта	тип 2 предпочтителен как подвижная опора: нежёсткое соединение корпуса с трубой сохраняет параллельность сопрягаемых поверхностей
Рабочие чертежи	«Опоры подвижные и неподвижные» Л8-196.000
Технические требования	сварка и материалы по ОСТ 34-10-723, остальное по ТУ 34-42-10380
Обозначение	Опора 426У-01 ОСТ 34-10-619 для трубы Dн 426 из углеродистой стали, тип 1; Опора 426К-04 ОСТ 34-10-619 для трубы из коррозионностойкой стали, тип 2

02 · Таблица

Размеры, нагрузки и масса опор

Тип 1 с приварным корпусом и тип 2 с хомутовым корпусом для каждого диаметра.

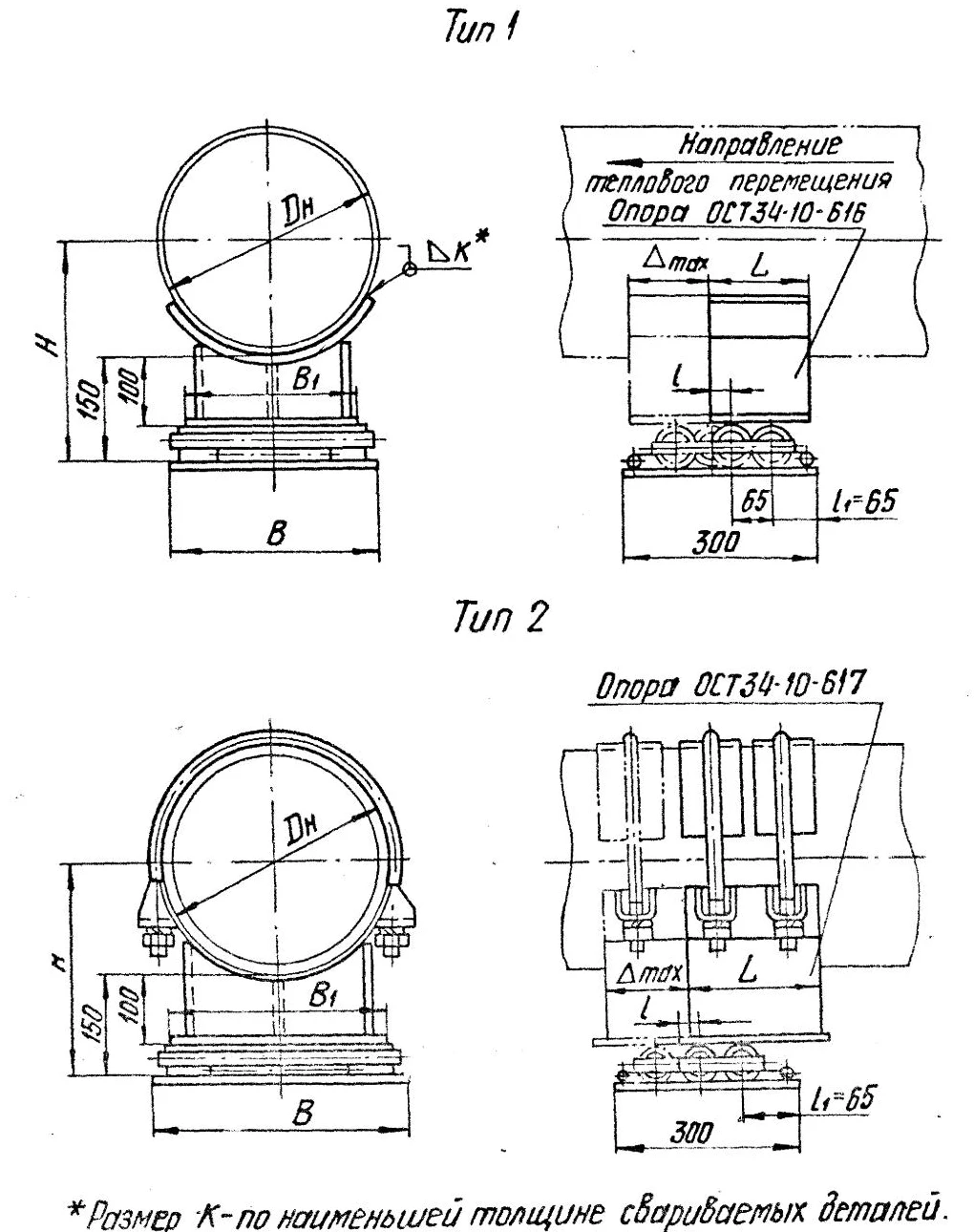

Чертёж ОСТ 34-10-619-93: катковые опоры тип 1 с приварным корпусом и тип 2 с хомутовым корпусом — Чертёж из ОСТ 34-10-619-93: тип 1 с корпусом опоры ОСТ 34-10-616, тип 2 с корпусом опоры ОСТ 34-10-617; катковая обойма длиной 300 мм

Dн трубы, мм	Тип	Исполнение (углерод. / коррозионност.)	Вертикальная нагрузка, кН	H, мм	B, мм	B1, мм	L, мм	l, мм	Масса (углерод. / коррозионност.), кг
426	1, приварной корпус	01 / 02	38,7	365	460	400	250	50	51
426	2, хомутовый корпус	03 / 04	38,7	365	460	400	250	50	66 / 69
478	1, приварной корпус	05 / 06	40	390	460	400	250	50	51
478	2, хомутовый корпус	07 / 08	40	390	460	400	250	50	68 / 71
530	1, приварной корпус	09 / 10	50	415	460	400	250	50	51
530	2, хомутовый корпус	11 / 12	50	415	460	400	250	50	71 / 74
630	1, приварной корпус	13 / 14	67	465	560	500	250	50	63
630	2, хомутовый корпус	15 / 16	67	465	560	500	250	50	92 / 97
720	1, приварной корпус	17 / 18	84	510	660	600	350	100	83
720	2, хомутовый корпус	19 / 20	84	510	660	600	350	100	126 / 135
820	1, приварной корпус	21 / 22	106	560	660	600	350	100	87
820	2, хомутовый корпус	23 / 24	106	560	660	600	350	100	124 / 133
920	1, приварной корпус	25 / 26	130	610	760	700	350	100	112
920	2, хомутовый корпус	27 / 28	130	610	760	700	350	100	160 / 169
1020	1, приварной корпус	29 / 30	160	660	760	700	350	100	110
1020	2, хомутовый корпус	31 / 32	160	660	760	700	350	100	166 / 176
1220	1, приварной корпус	33 / 34	240	760	860	800	450	150	146
1220	2, хомутовый корпус	35 / 36	240	760	860	800	450	150	230 / 245
1420	1, приварной корпус	37 / 38	240	860	860	800	450	150	144
1420	2, хомутовый корпус	39 / 40	240	860	860	800	450	150	244 / 263
1620	1, приварной корпус	41 / 42	270	960	960	900	450	150	174
1620	2, хомутовый корпус	43 / 44	270	960	960	900	450	150	322 / 347

Значения по таблице ОСТ 34-10-619-93. H от низа опорной плиты до оси трубы, B и B1 ширина опорной плиты и корпуса, L длина корпуса, l смещение катковой обоймы. Длина опорной плиты 300 мм, смещение l1 65 мм. Высота опоры до низа трубы 150 мм, высота корпуса 100 мм.

03 · Подбор

Обозначение и стоимость опоры

Выберите диаметр трубы, тип и сталь трубопровода: получите обозначение для спецификации, размеры, массу и ориентир цены партии.

Dн трубы, ммТип опорыСталь трубопроводаПокрытиеКоличество, шт.

Опора ОСТ 34-10-619-93

Есть ведомость опор? Пришлите, посчитаем партию.Запросить цену +7 (812) 600-10-08

04 · Заказ

Что указать в заявке

Чтобы посчитать точно и без лишних вопросов.

Dн трубы, тип опоры (1 с приварным корпусом или 2 с хомутовым) и исполнение
Сталь трубопровода: углеродистая или коррозионностойкая
Количество и график поставки по захваткам монтажа
Покрытие: грунт ГФ-021, грунт и эмаль или горячее цинкование на специализированном предприятии
Документ о качестве и сертификаты на металл с партией

05 · Производство

Как изготавливаем

Собственный цех на проспекте Большевиков, 54.

Принимаем спецификацию с обозначениями по ОСТ 34-10-619-93 или ведомость опор проекта
Режем опорные плиты, корпуса и рёбра на лазере 3 кВт и газоплазменном станке
Точим катки на своём токарном станке, собираем катковую обойму
Собираем и свариваем корпуса полуавтоматами, гнём хомуты из круга для типа 2

Окрашиваем или цинкуем на специализированном предприятии
Комплектуем корпус, обойму с катками и опорную плиту, маркируем исполнение
Отгружаем со склада в Санкт-Петербурге или отправляем транспортной компанией
Передаём документ о качестве и сертификаты на металл

06 · Вопросы

Частые вопросы об опорах ОСТ 34-10-619-93

Когда применяют катковые опоры?

Для трубопроводов большого диаметра от 426 мм с заметным тепловым удлинением: катки снижают силу трения, которая передаётся на опорные конструкции. Максимальное перемещение по стандарту 180 мм.

Чем тип 1 отличается от типа 2?

У типа 1 корпус опоры ОСТ 34-10-616 приваривают к трубе, его применяют при Ру до 2,5 МПа и температуре до 300 °C. У типа 2 корпус опоры ОСТ 34-10-617 крепится хомутами и подходит для Ру до 4,0 МПа и температуры до 425 °C.

Какой тип выбрать?

Стандарт считает тип 2 предпочтительным: хомутовый корпус соединён с трубой нежёстко и сохраняет параллельность сопрягаемых поверхностей.

Как записать опору в спецификации?

Опора, Dн трубы с буквой У или К, номер исполнения и стандарт. Например, Опора 426У-01 ОСТ 34-10-619 для трубы Dн 426 из углеродистой стали, тип 1.

Какая масса опоры?

От 51 кг для опор типа 1 Dн 426…530 до 347 кг для опоры типа 2 Dн 1620 для коррозионностойкой стали.

Сколько стоит катковая опора ОСТ 34-10-619-93?

От 13 800 ₽ за шт. за базовое исполнение: опора 426У-01 тип 1 с катковой обоймой и плитой, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите спецификацию с обозначениями или ведомость опор на info@stalteh.com. Посчитаем стоимость партии, сроки и доставку.

Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
