Прислать чертежи →Монорельсы из двутавра по серии 1.426.2-3
Изготавливаем балки монорельсов и путей подвесного транспорта для электрических и ручных талей и кошек грузоподъёмностью до 5 т. Двутавры 12…36М, подвески, планки и элементы крепления по серии 1.426.2-3 выпуск 2 или по проекту КМ.
Подбор сечения монорельса по серии 1.426.2-3
Серия 1.426.2-3 «Стальные подкрановые балки», выпуск 2 «Пути подвесного транспорта пролётом 3; 4 и 6 м. Чертежи КМ» утверждена Госстроем СССР 27.12.1983 № 333, введена с 01.07.1984. Многопролётные пути запроектированы неразрезными. Статус серии проверяйте по нормативной базе.
Сечения для одно- и двухпролётных путей и для многопролётных неразрезных путей, расчётные реакции на опоры и данные для крепления к покрытию.
Тали электрические канатные по ГОСТ 22584-77*
| Q, т | Исполнение | Двутавр, 1…2 пролёта | R крайней / средней опоры, кН (тс) | Двутавр, многопролётный путь | R max / R min, кН (тс) | Болты на крепление | Планка s, мм |
|---|---|---|---|---|---|---|---|
| 0,25 | 3, 5 | I 14 | 5,0 (0,5) / 6,0 (0,6) | I 14 | 6,0 (0,6) | 4 × М12, 1,5 кН | 10 |
| 0,5 | 3, 5, 6, 7 | I 18 | 9,0 (0,9) / 10,0 (1,0) | I 16 | 10,0 (1,0) / 1,0 (0,1) | 4 × М12, 2,6 кН | 10 |
| 1,0 | 6 | I 20 | 17,0 (1,7) / 18,0 (1,8) | I 18 | 18,0 (1,8) / 1,0 (0,1) | 4 × М12, 5,0 кН | 10 |
| 1,0 | 3, 5, 7 | I 22 | 17,0 (1,7) / 18,0 (1,8) | I 20 | 18,0 (1,8) / 1,0 (0,1) | 4 × М12, 5,0 кН | 10 |
| 2,0 | 3, 5, 6, 7 | I 24М | 31,0 (3,1) / 32,0 (3,2) | I 24М | 31,0 (3,1) / 2,0 (0,2) | 4 × М12, 8,6 кН | 12 |
| 3,2 | 3, 5, 6, 7 | I 30М | 48,0 (4,8) / 49,0 (4,9) | I 30М | 48,0 (4,8) / 2,0 (0,2) | 4 × М16, 13,0 кН | 14 |
| 5,0 | 8, 9 | I 30М | 70,0 (7,0) / 74,0 (7,4) | I 30М | 74,0 (7,4) / 3,0 (0,3) | 4 × М16, 20,0 кН | 18 |
| 5,0 | 3, 5, 6 | I 36М | 70,0 (7,0) / 74,0 (7,4) | I 36М | 74,0 (7,4) / 3,0 (0,3) | 4 × М16, 20,0 кН | 18 |
Тали ручные передвижные червячные по ГОСТ 1106-74
| Q, т | Двутавр, 1…2 пролёта | R крайней / средней опоры, кН (тс) | Двутавр, многопролётный путь | R max / R min, кН (тс) | Болты на крепление | Планка s, мм |
|---|---|---|---|---|---|---|
| 1,0 | I 20 | 14,0 (1,4) / 15,0 (1,5) | I 18 | 14,0 (1,4) / 1,0 (0,1) | 4 × М12, 4,0 кН | 10 |
| 3,2 | I 30М | 42,0 (4,2) / 44,0 (4,4) | I 30М | 42,0 (4,2) / 2,0 (0,2) | 4 × М16, 11,5 кН | 14 |
| 5,0 | I 36М | 62,0 (6,2) / 65,0 (6,5) | I 36М | 65,0 (6,5) / 3,0 (0,3) | 4 × М16, 17,5 кН | 18 |
Кошки по ГОСТ 47-68 с подвешенными к ним талями по ГОСТ 1107-62 и 2799-75
| Q, т | Исполнение | Двутавр, 1…2 пролёта | R крайней / средней опоры, кН (тс) | Двутавр, многопролётный путь | R max / R min, кН (тс) | Болты на крепление | Планка s, мм |
|---|---|---|---|---|---|---|---|
| 0,25 | Я | I 14 | 4,0 (0,4) / 5,0 (0,5) | I 14 | 5,0 (0,5) | 4 × М12, 1,3 кН | 10 |
| 0,5 | Я | I 16 | 7,0 (0,7) / 8,0 (0,8) | I 14 | 8,0 (0,8) / 1,0 (0,1) | 4 × М12, 2,1 кН | 10 |
| 1,0 | Я, Б | I 20 | 14,0 (1,4) / 14,0 (1,4) | I 18 | 15,0 (1,5) / 1,0 (0,1) | 4 × М12, 4,0 кН | 10 |
| 2,0 | Б | I 24М | 27,0 (2,7) / 28,0 (2,8) | I 24М | 28,0 (2,8) / 1,0 (0,1) | 4 × М12, 7,5 кН | 12 |
| 3,2 | Б | I 30М | 43,0 (4,3) / 44,0 (4,4) | I 24М | 42,0 (4,2) / 2,0 (0,2) | 4 × М16, 11,5 кН | 14 |
Данные листов 5 серии 1.426.2-3 выпуск 2 приведены справочно. Марку стали двутавров и деталей назначают по таблице материалов серии в зависимости от климатического района. Окончательное сечение принимает проектировщик по проекту КМ.
Для пролёта 4 м сечение одно для однопролётных и многопролётных путей.
Тали электрические канатные по ГОСТ 22584-77*
| Q, т | Исполнение | Двутавр монорельса | R max / R min, кН (тс) | Болты на крепление | Усилие на болт, кН | Планка s, мм |
|---|---|---|---|---|---|---|
| 0,25 | 3, 5 | I 14 | 5,0 (0,5) / 1,0 (0,1) | 4 × М12 | 1,4 | 10 |
| 0,5 | 3, 5, 6, 7 | I 16 | 9,0 (0,9) / 1,0 (0,1) | 4 × М12 | 2,5 | 10 |
| 1,0 | 3, 5, 6, 7 | I 18 | 17,0 (1,7) / 1,0 (0,1) | 4 × М12 | 4,5 | 10 |
| 2,0 | 3, 5, 6, 7 | I 24М | 31,0 (3,1) / 1,0 (0,1) | 4 × М12 | 8,4 | 12 |
| 3,2 | 3, 5, 6, 7 | I 30М | 48,0 (4,8) / 2,0 (0,2) | 4 × М16 | 13,0 | 14 |
| 5,0 | 8, 9 | I 30М | 74,0 (7,4) / 4,0 (0,4) | 4 × М16 | 20,0 | 18 |
| 5,0 | 3, 5, 6 | I 36М | 74,0 (7,4) / 4,0 (0,4) | 4 × М16 | 20,0 | 18 |
Тали ручные передвижные червячные по ГОСТ 1106-74
| Q, т | Двутавр монорельса | R max / R min, кН (тс) | Болты на крепление | Усилие на болт, кН | Планка s, мм |
|---|---|---|---|---|---|
| 1,0 | I 16 | 14,0 (1,4) / 1,0 (0,1) | 4 × М12 | 4,0 | 10 |
| 3,2 | I 24М | 42,0 (4,2) / 2,0 (0,2) | 4 × М12 | 11,0 | 14 |
| 5,0 | I 30М | 65,0 (6,5) / 3,0 (0,3) | 4 × М16 | 17,5 | 18 |
Кошки по ГОСТ 47-68 с подвешенными к ним талями по ГОСТ 1107-62 и 2799-75
| Q, т | Исполнение | Двутавр монорельса | R max / R min, кН (тс) | Болты на крепление | Усилие на болт, кН | Планка s, мм |
|---|---|---|---|---|---|---|
| 0,25 | Я | I 12 | 4,0 (0,4) / 1,0 (0,1) | 4 × М12 | 1,2 | 10 |
| 0,5 | Я | I 14 | 7,0 (0,7) / 1,0 (0,1) | 4 × М12 | 2,0 | 10 |
| 1,0 | Я, Б | I 16 | 14,0 (1,4) / 1,0 (0,1) | 4 × М12 | 4,0 | 10 |
| 2,0 | Б | I 22 | 27,0 (2,7) / 1,0 (0,1) | 4 × М12 | 7,4 | 12 |
| 3,2 | Б | I 24М | 42,0 (4,2) / 2,0 (0,2) | 4 × М12 | 12,0 | 14 |
Данные листов 6 серии 1.426.2-3 выпуск 2 приведены справочно. Марку стали двутавров и деталей назначают по таблице материалов серии в зависимости от климатического района. Окончательное сечение принимает проектировщик по проекту КМ.
Для пролёта 3 м сечение одно для однопролётных и многопролётных путей.
Тали электрические канатные по ГОСТ 22584-77*
| Q, т | Исполнение | Двутавр монорельса | R max / R min, кН (тс) | Болты на крепление | Усилие на болт, кН | Планка s, мм |
|---|---|---|---|---|---|---|
| 0,25 | 3, 5 | I 14 | 5,0 (0,5) / 1,0 (0,1) | 4 × М12 | 1,4 | 10 |
| 0,5 | 3, 5, 6, 7 | I 16 | 9,0 (0,9) / 1,0 (0,1) | 4 × М12 | 2,5 | 10 |
| 1,0 | 3, 5, 6, 7 | I 18 | 17,0 (1,7) / 1,0 (0,1) | 4 × М12 | 4,5 | 10 |
| 2,0 | 3, 5, 6, 7 | I 24М | 31,0 (3,1) / 1,0 (0,1) | 4 × М12 | 8,4 | 12 |
| 3,2 | 3, 5, 6, 7 | I 30М | 47,0 (4,7) / 2,0 (0,2) | 4 × М16 | 12,5 | 14 |
| 5,0 | 8, 9 | I 30М | 72,0 (7,2) / 4,0 (0,4) | 4 × М16 | 19,5 | 18 |
| 5,0 | 3, 5, 6 | I 36М | 72,0 (7,2) / 4,0 (0,4) | 4 × М16 | 19,5 | 18 |
Тали ручные передвижные червячные по ГОСТ 1106-74
| Q, т | Двутавр монорельса | R max / R min, кН (тс) | Болты на крепление | Усилие на болт, кН | Планка s, мм |
|---|---|---|---|---|---|
| 1,0 | I 16 | 14,0 (1,4) / 1,0 (0,1) | 4 × М12 | 4,0 | 10 |
| 3,2 | I 24М | 41,0 (4,1) / 2,0 (0,2) | 4 × М12 | 11,0 | 14 |
| 5,0 | I 30М | 63,0 (6,3) / 3,0 (0,3) | 4 × М16 | 17,0 | 16 |
Кошки по ГОСТ 47-68 с подвешенными к ним талями по ГОСТ 1107-62 и 2799-75
| Q, т | Исполнение | Двутавр монорельса | R max / R min, кН (тс) | Болты на крепление | Усилие на болт, кН | Планка s, мм |
|---|---|---|---|---|---|---|
| 0,25 | Я | I 12 | 4,0 (0,4) / 1,0 (0,1) | 4 × М12 | 1,2 | 10 |
| 0,5 | Я | I 14 | 7,0 (0,7) / 1,0 (0,1) | 4 × М12 | 2,0 | 10 |
| 1,0 | Я, Б | I 16 | 14,0 (1,4) / 1,0 (0,1) | 4 × М12 | 4,0 | 10 |
| 2,0 | Б | I 20 | 27,0 (2,7) / 1,0 (0,1) | 4 × М12 | 7,4 | 12 |
| 3,2 | Б | I 24М | 41,0 (4,1) / 2,0 (0,2) | 4 × М12 | 11,0 | 14 |
Данные листов 7 серии 1.426.2-3 выпуск 2 приведены справочно. Марку стали двутавров и деталей назначают по таблице материалов серии в зависимости от климатического района. Окончательное сечение принимает проектировщик по проекту КМ.

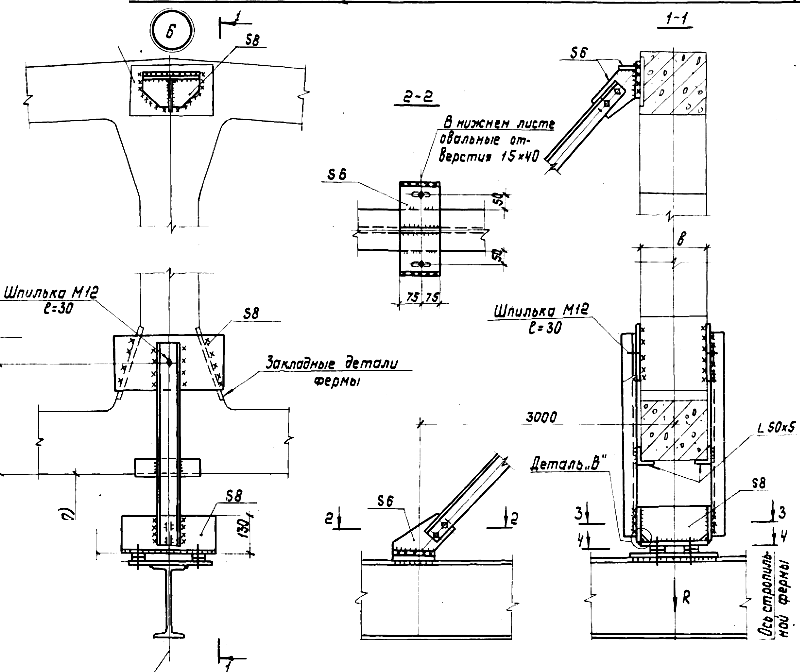

Схема узла 6 по серии 1.426.2-3 вып. 2, лист 47: подвеска монорельса к закладным деталям железобетонной фермы, шпильки М12, рихтовочный зазор, подкос. Приведено справочно.
Как крепится монорельс
- Монорельс подвешивают к каждой стропильной ферме или к балкам покрытия
- В покрытиях по железобетонным фермам и балкам пути крепят к закладным изделиям из серий этих покрытий
- Вертикальная рихтовка выполняется зазором между подвесным столиком и балкой, горизонтальная за счёт овальных отверстий
- После рихтовки шайбы приваривают и ставят контргайки
- Продольные тормозные усилия воспринимают тормозные балки или связи
- Для криволинейных участков применяют балки того же сечения, что и на прямых
Калькулятор монорельса
Выберите шаг подвесок, механизм и грузоподъёмность: покажем двутавр по таблицам серии, реакции на опоры, крепление, число точек подвеса и ориентировочную массу балок.
Пример схемы монорельсов
Монорельсы крепят к каждой ферме покрытия, монтажные стыки располагают не ближе 500 мм от узла подвески. Длина монорельса определяется проектом.

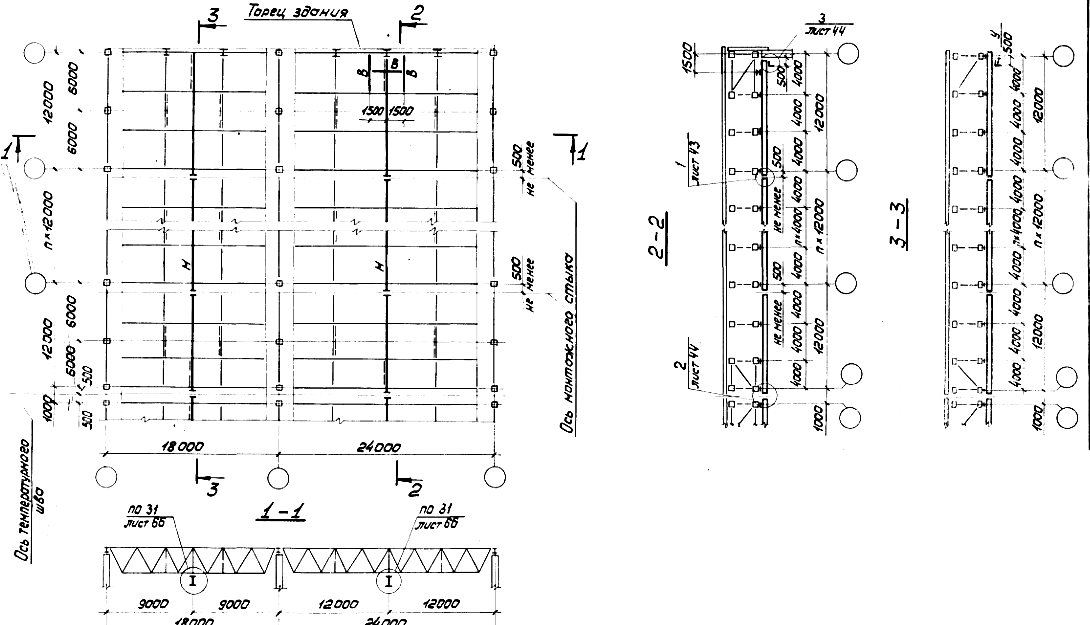

Схема по серии 1.426.2-3 вып. 2, лист 36: пример схемы монорельсов в здании с покрытием из стальных стропильных ферм пролётами 18 и 24 м, разрезы 1-1, 2-2, 3-3. Приведено справочно.
Масса двутавров для монорельса
| Двутавр | Сортамент | Масса 1 м, кг (ориентировочно) |
|---|---|---|
| I 12 | ГОСТ 8239 | 11,5 |
| I 14 | ГОСТ 8239 | 13,7 |
| I 16 | ГОСТ 8239 | 15,9 |
| I 18 | ГОСТ 8239 | 18,4 |
| I 20 | ГОСТ 8239 | 21,0 |
| I 22 | ГОСТ 8239 | 24,0 |
| I 24М | ГОСТ 19425-74 | 38,3 |
| I 30М | ГОСТ 19425-74 | 50,2 |
| I 36М | ГОСТ 19425-74 | 57,9 |
Масса по сортаменту приведена ориентировочно для оценки веса партии. Серия ссылается на ГОСТ 8239-72* и ГОСТ 19425-74*; ГОСТ 8239-72 заменён ГОСТ 8239-89.
Что изготавливаем
- Балки монорельсов из двутавров 12…36М; криволинейные участки по чертежу
- Подвески, столики, планки и подкосы по узлам серии или проекта
- Тормозные балки и связи по проекту КМ
- Стыки балок под монтаж с маркировкой по схеме
- Окраска или горячее цинкование на специализированном предприятии
Что вы получаете
- Конструкции по маркам и спецификации проекта
- Маркировку элементов по монтажной схеме
- Комплектацию метизами по заказу
- Сертификаты на металл и документ о качестве
Частые вопросы о монорельсах
Какой двутавр нужен для монорельса?
По серии 1.426.2-3 выпуск 2 сечение зависит от шага подвесок (3, 4 или 6 м), грузоподъёмности и типа механизма: от двутавра 12 для кошки 0,25 т до двутавра 36М для электротали 5 т. Окончательное сечение принимает проектировщик.
На какую грузоподъёмность рассчитана серия?
Выпуск 2 серии 1.426.2-3 охватывает пути подвесного транспорта грузоподъёмностью до 5 т с пролётом 3, 4 и 6 м для электрических талей, ручных талей и кошек с талями.
Что входит в изготовление монорельса?
Балки пути из двутавра, подвески, планки, столики и элементы крепления по проекту КМ или по узлам серии, с маркировкой и комплектацией по монтажным схемам.
Можно ли сделать криволинейный монорельс?
Да, по серии для криволинейных участков применяют балки того же сечения, что и для прямых. Радиус и схему криволинейного участка принимают по проекту, изготовление обсуждаем по чертежу.
Действует ли серия 1.426.2-3?
Серия утверждена в 1983 году и ссылается на стандарты того времени, часть из них заменена. Статус серии проверяйте по нормативной базе. Изготавливаем по ней, когда она указана в проекте.
Вы выполняете монтаж и испытания путей?
Мы изготавливаем конструкции. Проектирование, монтаж, испытания и ввод путей в эксплуатацию выполняют организации, имеющие на это право.
Как заказать?
Пришлите проект КМ или схему пути с грузоподъёмностью и длиной на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
Цены по запросу: считаем по проекту или спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование, монтаж, испытания и ввод путей подвесного транспорта в эксплуатацию выполняют организации, имеющие на это право.
