Изготавливаем тупиковые упоры для подкрановых путей мостовых, козловых и башенных кранов: ударные стойки с резиновым буфером на стальной или железобетонной балке, безударные накатные упоры на рельс и рельсовые упоры по чертежу заказчика. Учитываем рекомендации РД 50:48:0075.02.05 по материалам, сварке, окраске и маркировке.
Какие упоры изготавливаем
Схемы приведены по РД 50:48:0075.02.05 «Тупиковые упоры. Рекомендации к проектированию, изготовлению и эксплуатации». Размеры и сечения принимаются по проекту.

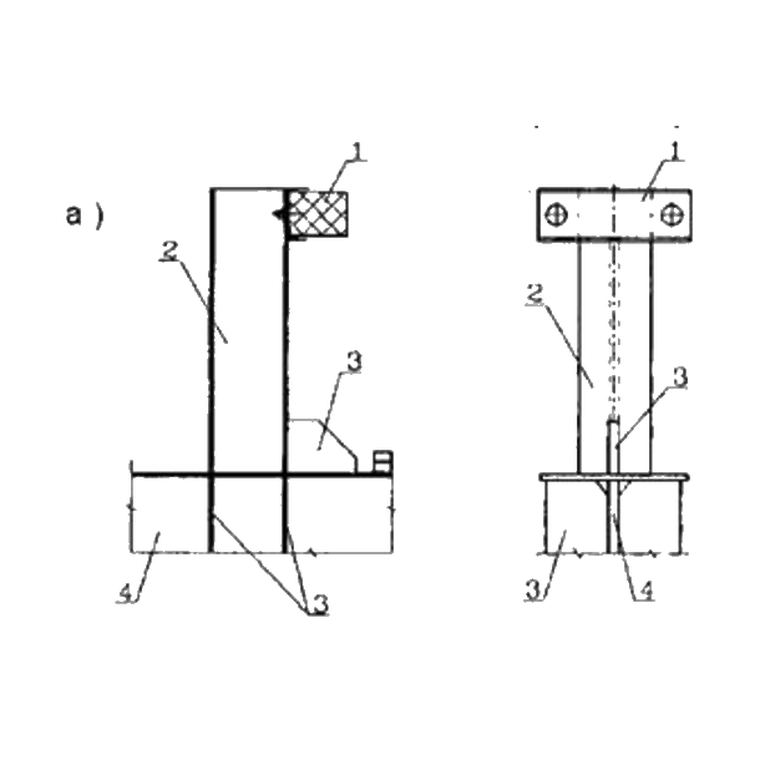

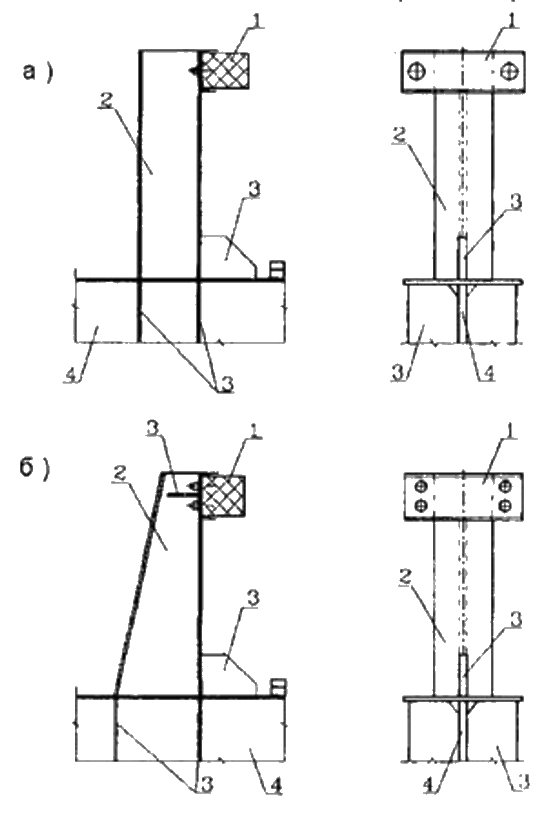

Схема по РД 50:48:0075.02.05, рис. П.3.4: 1 упругий амортизатор, 2 стойка, 3 ребро жёсткости, 4 балка кранового пути. Приведена справочно.
Ударные упоры на стальной подкрановой балке
- Стойка из прокатного или сварного профиля с рёбрами жёсткости
- Упругий амортизатор (резиновый буфер) на уровне буфера крана
- Крепление к поясу подкрановой балки на сварке или болтах по проекту
- Исполнение (а) для кранов лёгкого и среднего режима, (б) с подкосом для тяжёлого режима

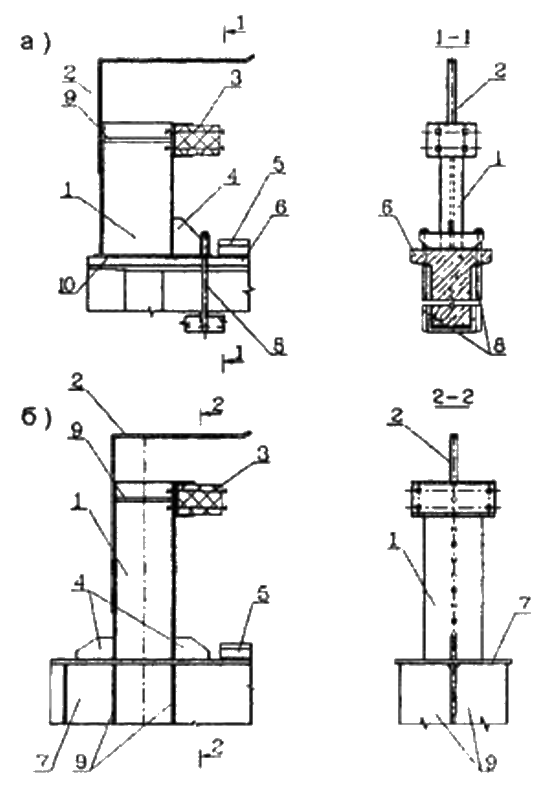

Схема по РД 50:48:0075.02.05, рис. П.3.2: 1 стойка, 2 ограничитель механизма передвижения, 3 упругий амортизатор, 4 и 9 рёбра жёсткости, 5 направляющая, 6 железобетонная балка, 7 стальная балка, 8 болты, 10 фиксирующая плита.
Ударные упоры на железобетонной и стальной балке
- Стойка с фиксирующей плитой и рёбрами жёсткости
- Ограничитель для срабатывания концевого выключателя крана
- На железобетонной балке крепится болтами через балку
- На стальной балке опирается на пояс с рёбрами в стенке балки

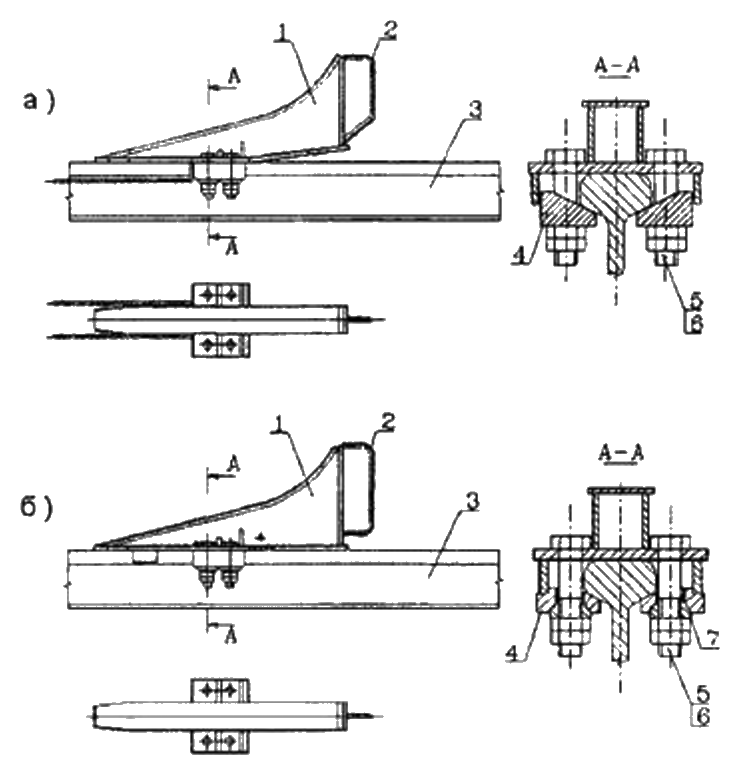

Схема по РД 50:48:0075.02.05, рис. П.3.1: 1 башмак, 2 рукоятка, 3 направляющая, 4 прижим, 5 и 6 болт с гайкой, 7 шайба сферическая.
Безударные (накатные) упоры
- Башмак с наклонной рабочей поверхностью, ставится на рельс
- Энергия крана гасится накатом колеса на башмак
- Крепление к рельсу прижимами на болтах
- Применяются для башенных, козловых, портальных и мостовых кранов по проекту
Предельная горизонтальная нагрузка от мостового крана на упор
| Кран | Предельная горизонтальная нагрузка, кН | То же, тс (справочно) |
|---|---|---|
| Мостовой кран с ручным приводом, до 20 т | 10 | 1 |
| Электрический кран с управлением с пола, до 10 т | 20 | 2 |
| Мостовой кран с электроприводом, до 10 т | 50 | 5,1 |
| Мостовой кран с электроприводом, от 10 до 50 т | 150 | 15,3 |
| Мостовой кран с электроприводом, от 50 до 100 т | 250 | 25,5 |
| Мостовой кран с электроприводом, более 100 т | 500 | 51 |
По таблице 4.1 РД 50:48:0075.02.05. Расчётная нагрузка с коэффициентом надёжности γf = 1,1 не должна превышать предельную.
Сталь для упоров
| Температура эксплуатации | Сталь по РД | Стандарт на сталь |
|---|---|---|
| от +20 до −20 °C | Ст3сп5, Ст3пс5 | ГОСТ 380 |
| от +40 до −40 °C | 09Г2-12, 09Г2С-12 | ГОСТ 19281 |
Подбор комплекта упоров
Выберите кран, балку и условия эксплуатации: покажем предельную нагрузку, количество упоров, сталь и подготовим текст заявки.
Как изготавливаем
- Детали из листа и профиля на станках резки
- Сварка по ГОСТ 5264 электродами Э42А, Э46А или Э50А, как рекомендует РД
- Грунтовка, рабочая поверхность окрашивается красной эмалью
- Опорные поверхности и места крепления без окраски
- Маркировка: изготовитель, номер, год и месяц изготовления, клеймо ОТК
Что вы получаете
- Упоры комплектом на крановый путь
- Крепёж и буферы по спецификации проекта
- Сертификаты на прокат и документ о качестве
- Горячее цинкование на специализированном предприятии по запросу
Частые вопросы о тупиковых упорах
Какие бывают тупиковые упоры?
По РД 50:48:0075.02.05 упоры делятся на ударные (с деревянными, резиновыми, пружинными, гидравлическими или комбинированными буферами), безударные (накатные, гравитационные и фрикционно-гравитационные) и комбинированные. Тип выбирают по типу и конструкции крана.
Сколько упоров нужно на крановый путь?
Рекомендации РД предусматривают комплект из четырёх тупиковых упоров на крановый путь, по два на каждый конец. Дополнительные упоры ставят по проекту, например для ограничения рабочей зоны.
Какая горизонтальная нагрузка на упор?
Для мостовых кранов РД ограничивает её значениями от 10 кН (ручной привод, до 20 т) до 500 кН (электропривод, более 100 т), таблица выше. Для козловых, башенных и портальных кранов нагрузку и устойчивость крана при наезде считает проектировщик.
Из какой стали изготавливают упоры?
Для эксплуатации от +20 до −20 °C РД рекомендует Ст3сп5 или Ст3пс5 по ГОСТ 380, для диапазона от +40 до −40 °C сталь 09Г2-12 или 09Г2С-12 по ГОСТ 19281. Марку стали подтверждаем сертификатом на прокат.
Как устанавливают упоры?
Упор ставят перпендикулярно оси пути, не ближе 500 мм от конца балки или последней шпалы, и окрашивают в отличительный цвет, обычно красный. Монтаж и испытания выполняются по проекту и требованиям эксплуатации крана.
Делаете упоры по нашему чертежу?
Да. Изготавливаем упоры по проекту, чертежам КМ или КМД заказчика, в том числе рельсовые упоры для железнодорожных и подкрановых путей. Можем выполнить деталировку КМД по чертежу КМ.
Цены по запросу: считаем за штуку и за комплект по вашему проекту. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Расчёт упоров, монтаж на крановом пути и испытания выполняются по проекту и в порядке, установленном для эксплуатации крана.
