Прислать чертежи →Защита подстанций и трансформаторов от БПЛА
Стальные навесы с антидроновой сеткой над силовыми трансформаторами, КТП и площадками ОРУ. Готовые комплекты с ценой, счёт от менеджера за 1 час, сборка на болтах без огневых работ на подстанции. Защита снижает риск поражения объекта лёгкими БПЛА, но не даёт гарантии от всех типов БПЛА и способов атаки.
Типовые навесы для подстанций
Три готовых размера закрывают большинство задач. Для другой планировки подстроим размеры в калькуляторе или по вашей схеме.

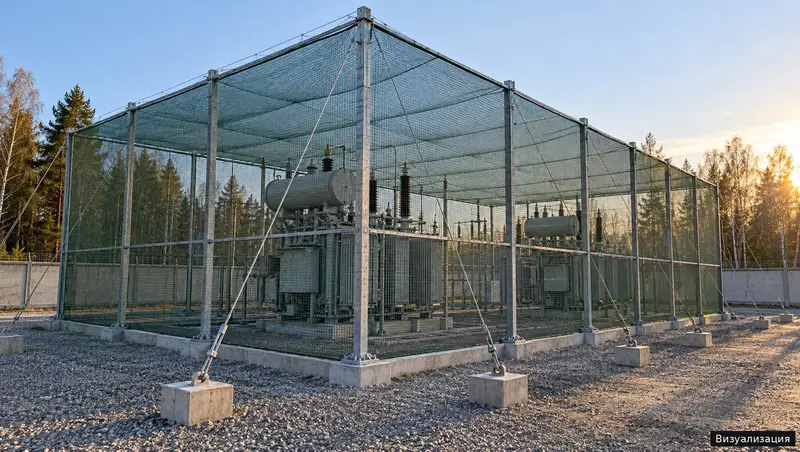

ВизуализацияСиловой трансформатор
Навес 12 × 12 × 6 м. Бак, вводы, радиаторы охлаждения и переключатель под сетчатой кровлей и стенками. Самое дорогое и долгое в замене оборудование подстанции.
- стойки по периметру с шагом 6 м
- сетка на кровле и всех стенках
- оттяжки к анкерам за пределами навеса

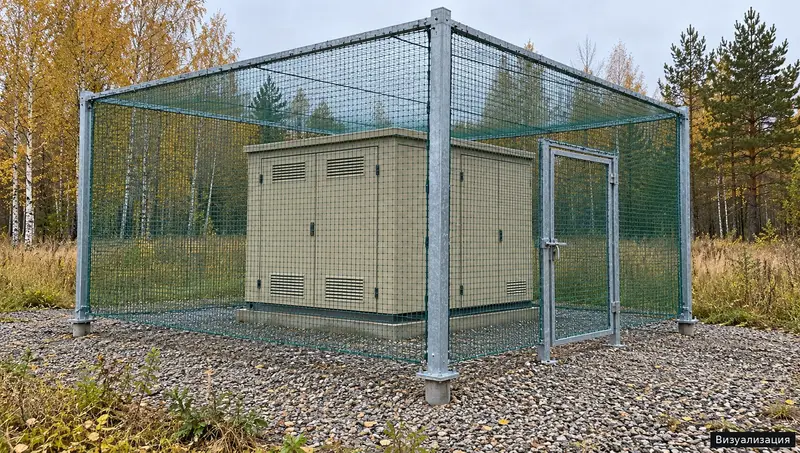

ВизуализацияКТП и дизель-генератор
Навес 6 × 6 × 4 м. Комплектные трансформаторные подстанции, ДГУ, шкафы управления и учёта. Самый компактный комплект: четыре стойки и минимум узлов.
- 4 угловые стойки
- ворота-проём для обслуживания
- основание на сваях или анкерах в плиту

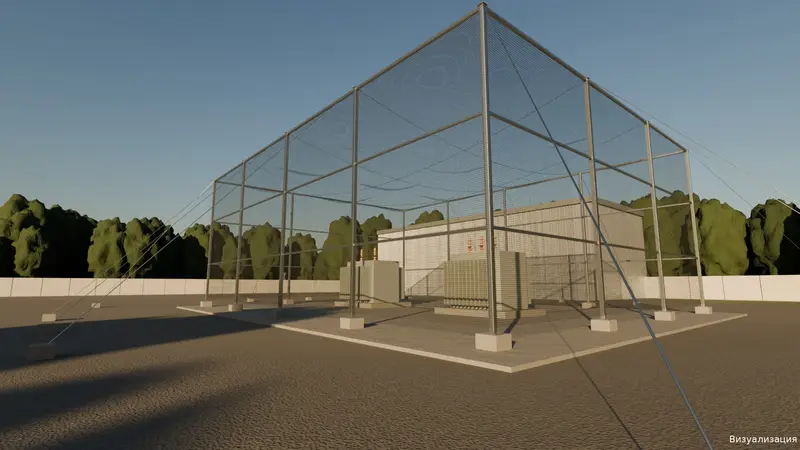

ВизуализацияПлощадка оборудования ОРУ
Навес 18 × 24 × 9 м. Группа трансформаторов, ячейки ОРУ, реакторы и шинные опоры одним навесом. Высота подбирается по габаритам оборудования.
- стойки 9 м с подкосами
- верхний пояс из трубы
- тросы кровли по осям стоек
Соберите комплект и отправьте на счёт
Навес над трансформатором уже выбран. Выберите основание и покрытие: цена и срок пересчитаются сразу. Менеджер проверит комплект и пришлёт счёт.
Менеджер проверит комплект, уточнит реквизиты и пришлёт счёт на почту. Ответ за 1 час в рабочее время. Изготовление начинается после оплаты и согласования схемы привязки.
Защита без гарантий от всех угроз. Каркас с сеткой снижает риск поражения объекта лёгкими БПЛА, но не гарантирует защиту от всех типов БПЛА и способов атаки, в том числе от тяжёлых БПЛА. Навес закрывает объект сверху и с боков. Расчёт предварительный. Сечения подобраны по предварительному расчёту на ветер и гололёд для Санкт-Петербурга и Ленинградской области (ветровой район II, гололёдный район II). Для другого района и грунтов комплект проверяет инженер. Бетонные и земляные работы в комплект не входят. Цены с НДС, без доставки, не являются публичной офертой; итоговая стоимость и срок фиксируются в коммерческом предложении.
Что учитываем на действующей подстанции
Навес над оборудованием под напряжением отличается от навеса над складом или стоянкой. Вот что закладываем в комплект и схему.
Расстояния до токоведущих частей
Каркас размещается за пределами зон, которые ПУЭ требует оставлять свободными вокруг оборудования под напряжением. Схему привязки навеса согласует ваша служба эксплуатации или проектировщик, мы изготавливаем по согласованной схеме.
Заземление каркаса
По заданию проекта привариваем на стойки площадки под присоединение к контуру заземления подстанции. Присоединение выполняет монтажная организация с допуском.
Обслуживание и замена оборудования
Проёмы под обслуживание, проезд и выкатку трансформатора закладываем в схему. Сетка крепится к тросам и снимается секциями.
Основание без земляных работ
На действующей подстанции рыть котлованы рискованно из-за кабелей и контура заземления. Поэтому в калькуляторе есть винтовые сваи и химические анкеры в существующую плиту.
Без сварки на объекте
Все соединения болтовые. На территории подстанции не нужны огневые работы и разрешения на них.
Покрытие
Горячее цинкование или окраска по RAL. Для открытых площадок рекомендуем цинк: он защищает и наружные, и внутренние поверхности трубы.
От счёта до готового навеса
Изготовление начинаем после оплаты и согласования схемы привязки.
Выберите навес в калькуляторе, укажите основание и покрытие и отправьте комплект менеджеру. Он проверит расчёт и пришлёт счёт. Нужен нестандартный размер: пришлите схему площадки на почту.
Присылаем схему расстановки стоек и анкеров. Вы согласуете её с эксплуатацией подстанции.
Изготавливаем стойки, пояса и подкосы, наносим покрытие, маркируем элементы под монтаж.
Отгружаем комплект с крепежом, тросами и сеткой. Монтаж выполняем сами или передаём вашей монтажной организации.
Стойки, узлы, чертежи и предварительный расчёт на ветер смотрите на странице каркасов и стоек для антидроновой сетки.
Частые вопросы о защите подстанций
Защитит ли сетка от любого дрона?
Нет. Сетка и каркас снижают риск попадания лёгких БПЛА в оборудование: дрон застревает в сетке или срабатывает на расстоянии от трансформатора. Защиту от тяжёлых БПЛА типовой навес не гарантирует. Требования к защите конкретного объекта определяет заказчик или проектировщик.
Нужен ли проект?
Для типового навеса мы присылаем схему привязки стоек и анкеров. Размещение относительно оборудования под напряжением, заземление и порядок работ на подстанции согласует ваша служба эксплуатации или проектная организация.
Можно ли смонтировать навес без отключения подстанции?
Решение принимает эксплуатирующая организация. Работы на территории подстанции ведутся по её наряду-допуску и с соблюдением расстояний до частей под напряжением. Болтовая сборка без сварки сокращает время работ рядом с оборудованием.
Какое основание выбрать?
На готовой бетонной плите ставим стойки на химические анкеры. На грунте без плиты удобнее винтовые сваи: не нужен котлован и бетон. Под новый навес можно залить фундамент по нашему шаблону анкеров.
Сколько стоит навес над трансформатором?
Цена комплекта зависит от размера, основания и покрытия и сразу видна в калькуляторе на этой странице. Цены в калькуляторе с НДС и не являются публичной офертой.
Работаете за пределами Санкт-Петербурга?
Да. Отгружаем комплекты по России, стоимость доставки считаем отдельно.
Стоимость и сроки считаем по вашим чертежам или спецификации и фиксируем в коммерческом предложении. Не является публичной офертой.
