Прислать чертежи →Стойки и каркасы для антидроновой сетки
Типовые стойки высотой от 3 до 12 м, прогоны, подкосы и анкерные группы с ценой, чертежами и узлами. Сталь с горячим цинкованием, сборка на болтах.
Стойки СТ: как устроены и сколько стоят
Выберите марку: визуализация, состав и справочный чертёж с основными размерами.

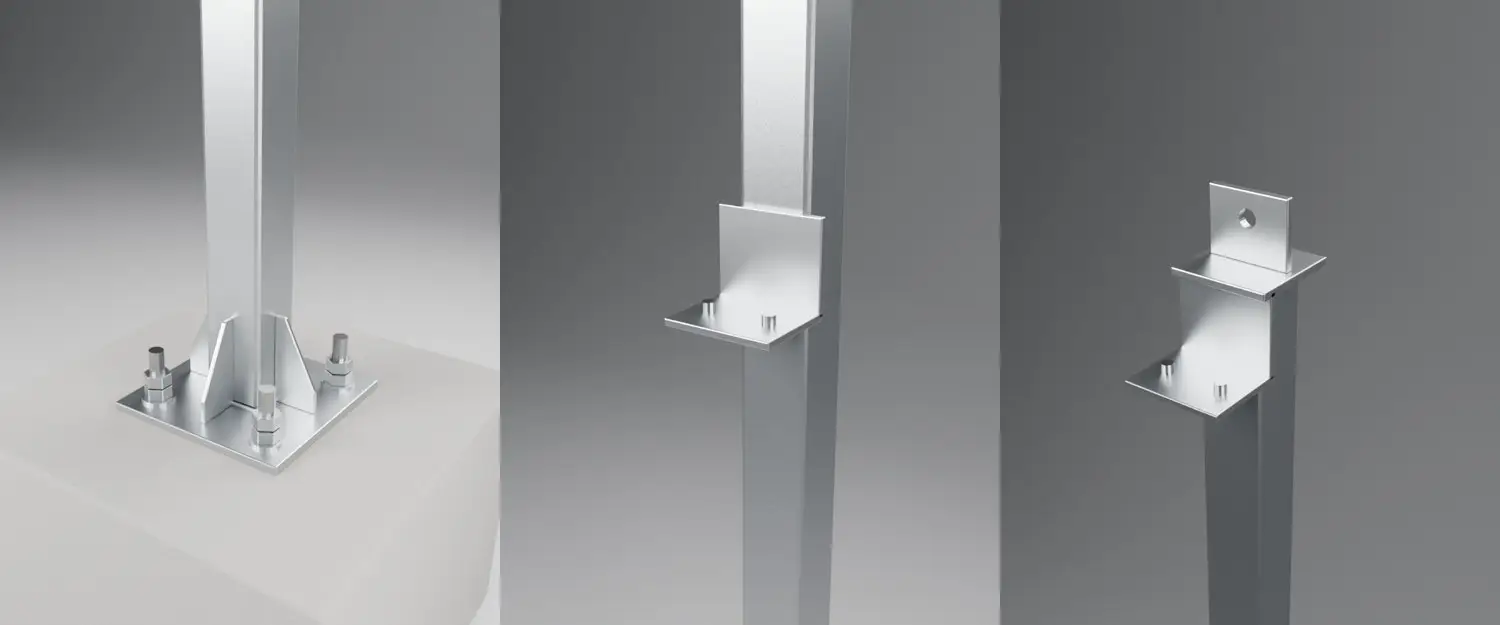

Визуализация| Высота стойки | 3 000 мм |
| Труба профильная | 80×80×4 мм |
| Опорная плита | 250×250×12 мм, 4 отв. Ø24 |
| Рёбра жёсткости | 4 шт., 60×120×6 мм |
| Оголовок | плита 120×120×10, проушина под трос Ø22 |
| Столики прогонов | 2 шт. на отметках 1 000, 2 900 мм |
| Проушина подкоса | на отметке 1 900 мм, отв. Ø18 |
| Подкос к стойке | ПК-3: труба 60×60×3, L 3,55 м, 6 600 ₽ |
| Анкерная группа | АГ-20: 4 болта М20, L 600 мм, шаблон |
| Покрытие | горячее цинкование |
| Масса | 40.3 кг |
Визуализация| Высота стойки | 4 000 мм |
| Труба профильная | 80×80×4 мм |
| Опорная плита | 250×250×12 мм, 4 отв. Ø24 |
| Рёбра жёсткости | 4 шт., 60×120×6 мм |
| Оголовок | плита 120×120×10, проушина под трос Ø22 |
| Столики прогонов | 2 шт. на отметках 1 000, 3 900 мм |
| Проушина подкоса | на отметке 2 500 мм, отв. Ø18 |
| Подкос к стойке | ПК-4: труба 60×60×3, L 3,91 м, 7 000 ₽ |
| Анкерная группа | АГ-20: 4 болта М20, L 600 мм, шаблон |
| Покрытие | горячее цинкование |
| Масса | 49.8 кг |

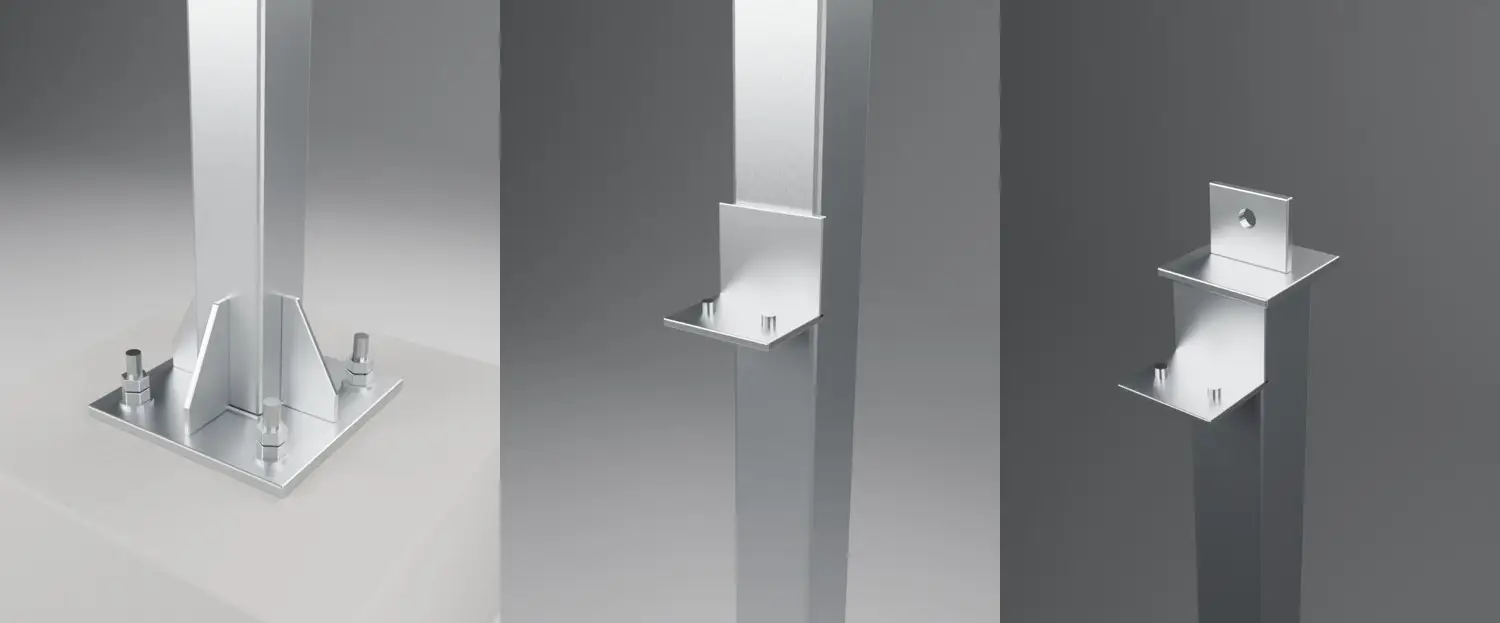

Визуализация| Высота стойки | 6 000 мм |
| Труба профильная | 100×100×4 мм |
| Опорная плита | 300×300×16 мм, 4 отв. Ø24 |
| Рёбра жёсткости | 4 шт., 80×150×8 мм |
| Оголовок | плита 140×140×10, проушина под трос Ø22 |
| Столики прогонов | 3 шт. на отметках 1 000, 3 400, 5 900 мм |
| Проушина подкоса | на отметке 3 700 мм, отв. Ø18 |
| Подкос к стойке | ПК-6: труба 80×80×3, L 4,76 м, 10 100 ₽ |
| Анкерная группа | АГ-20: 4 болта М20, L 600 мм, шаблон |
| Покрытие | горячее цинкование |
| Масса | 91.9 кг |

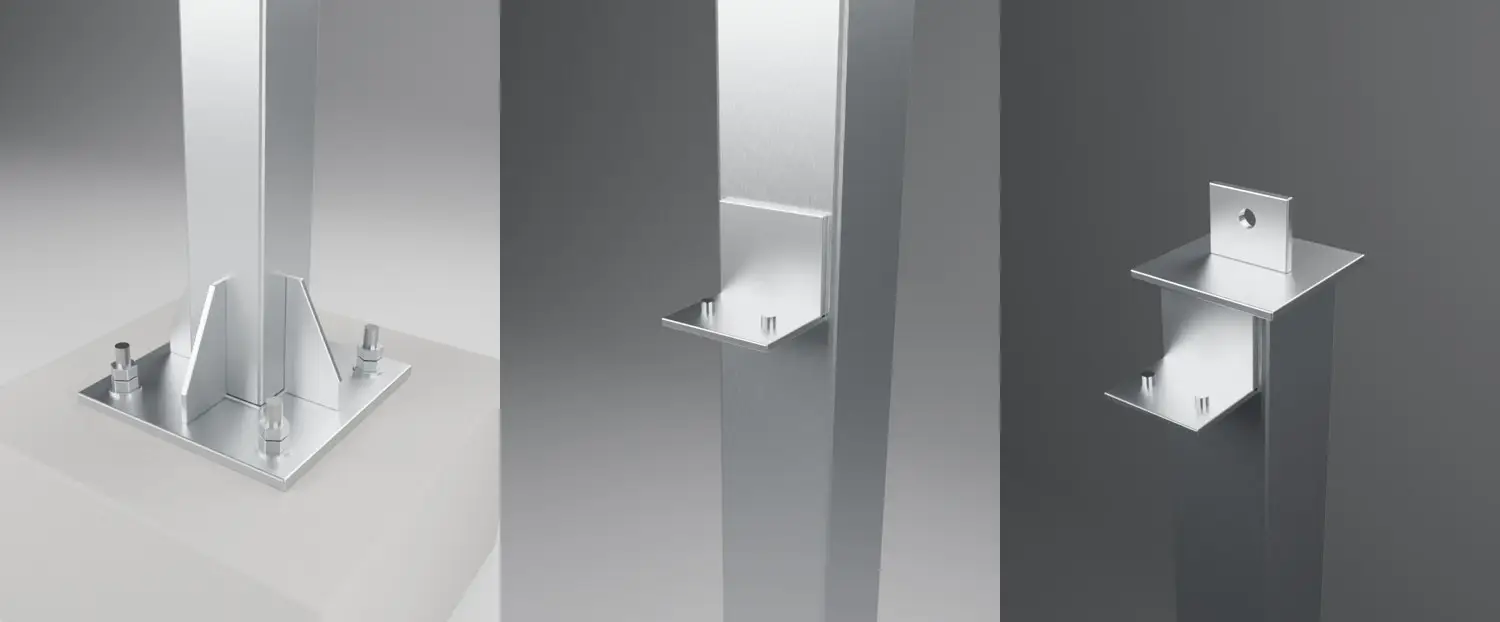

Визуализация| Высота стойки | 9 000 мм |
| Труба профильная | 140×140×5 мм |
| Опорная плита | 400×400×20 мм, 4 отв. Ø30 |
| Рёбра жёсткости | 4 шт., 100×200×10 мм |
| Оголовок | плита 180×180×10, проушина под трос Ø22 |
| Столики прогонов | 4 шт. на отметках 1 000, 3 600, 6 300, 8 900 мм |
| Проушина подкоса | на отметке 5 600 мм, отв. Ø18 |
| Подкос к стойке | ПК-9: труба 120×120×4, L 7,18 м, 26 300 ₽ |
| Анкерная группа | АГ-24: 4 болта М24, L 800 мм, шаблон |
| Покрытие | горячее цинкование |
| Масса | 227.8 кг |

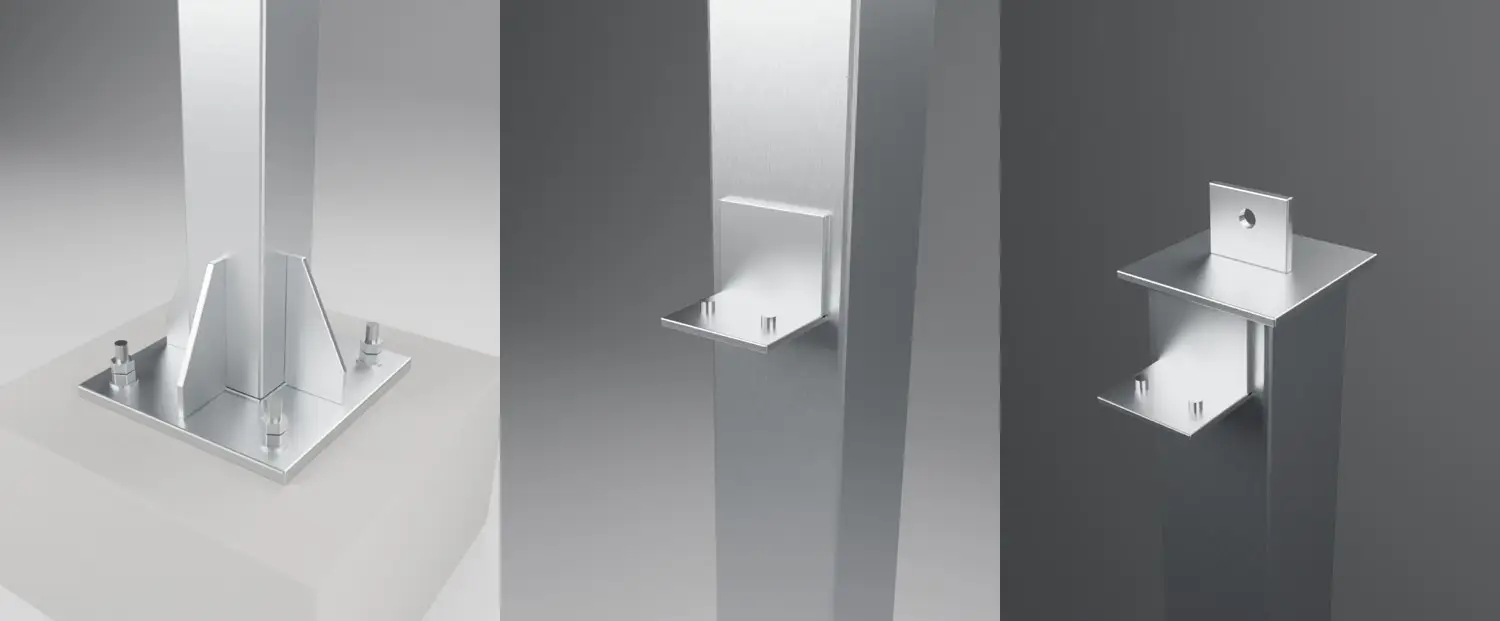

Визуализация| Высота стойки | 12 000 мм |
| Труба профильная | 160×160×6 мм |
| Опорная плита | 450×450×25 мм, 4 отв. Ø30 |
| Рёбра жёсткости | 4 шт., 120×250×12 мм |
| Оголовок | плита 200×200×10, проушина под трос Ø22 |
| Столики прогонов | 5 шт. на отметках 1 000, 3 700, 6 400, 9 200, 11 900 мм |
| Проушина подкоса | на отметке 7 400 мм, отв. Ø18 |
| Подкос к стойке | ПК-12: труба 140×140×5, L 9,53 м, 48 700 ₽ |
| Анкерная группа | АГ-24: 4 болта М24, L 800 мм, шаблон |
| Покрытие | горячее цинкование |
| Масса | 403.9 кг |
Соберите комплект и закажите
Задайте размеры экрана или навеса: калькулятор подберёт элементы, посчитает массу и цену. Заказ уходит инженеру со спецификацией.
Расчёт предварительный. Сечения подобраны по предварительному расчёту на ветер и гололёд для Санкт-Петербурга и Ленинградской области (ветровой район II, гололёдный район II). Для другого района и грунтов комплект проверяет инженер. Фундаменты в комплект не входят. Цены с НДС, без доставки, не являются публичной офертой; итоговая стоимость и срок фиксируются в коммерческом предложении.

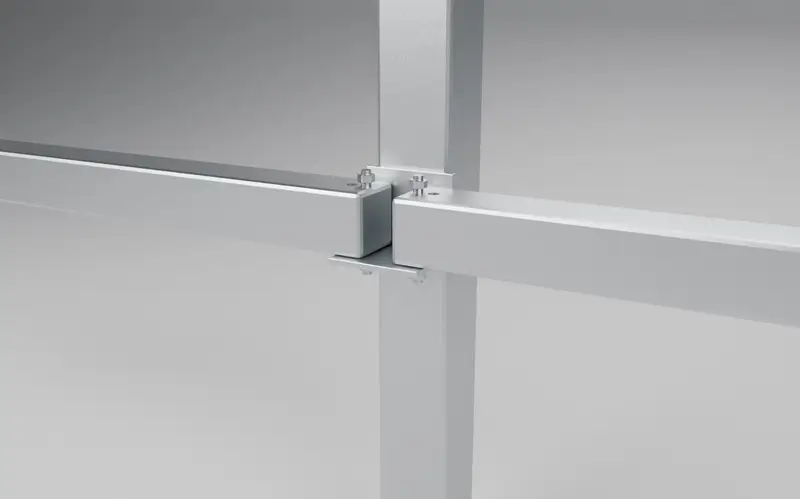

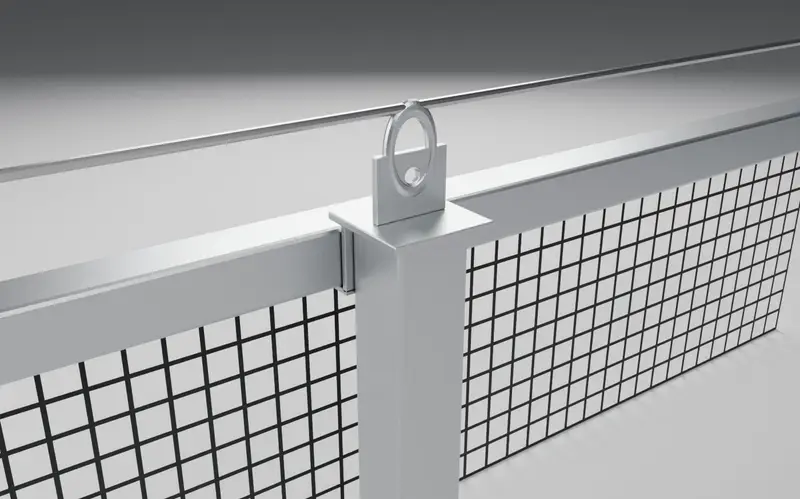

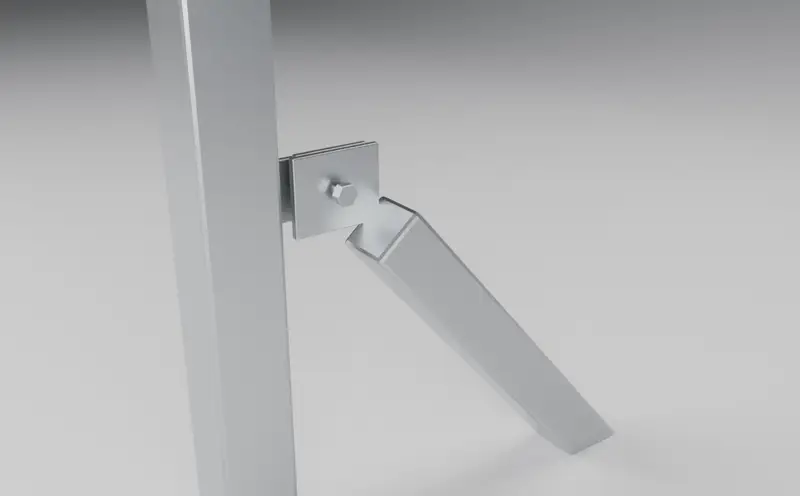

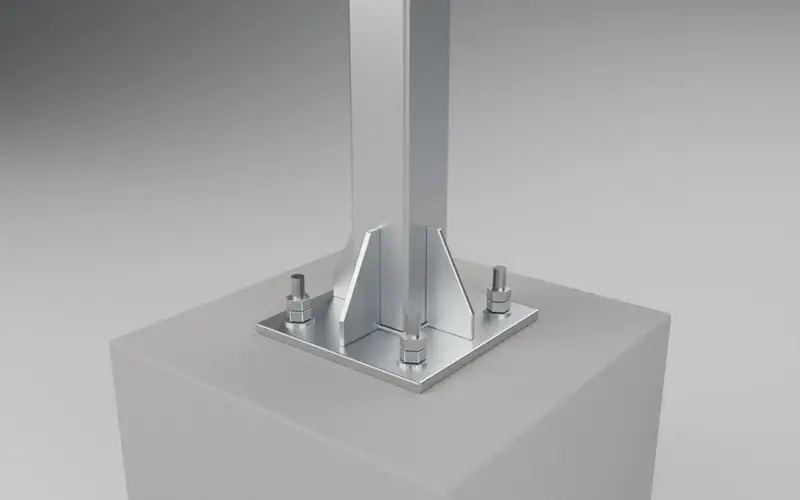

Узлы крупным планом
Из чего состоит стойка и как к ней крепятся прогоны, подкосы и тросы.
Прогоны, подкосы и анкеры
Элементы для сборки экранов и навесов из стоек СТ.

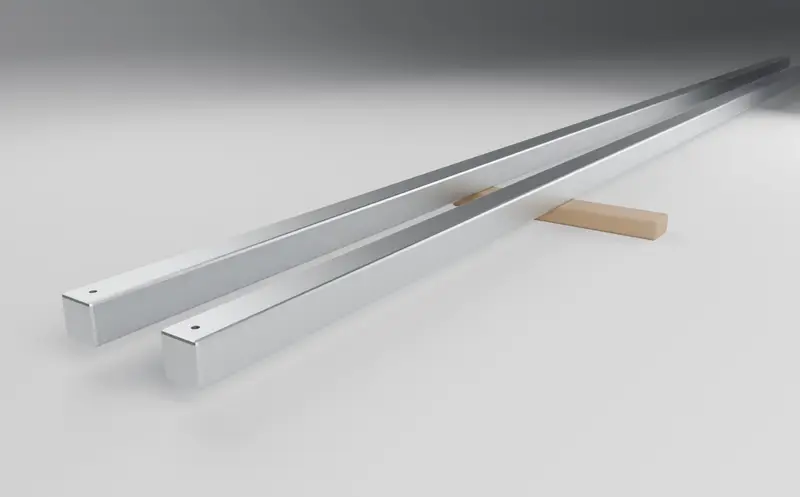

ВизуализацияПрогоны П-3 и П-6
Труба 60×60×3 L 3 м и 80×80×4 L 6 м, по два отверстия Ø14 на концах под болты М12.
| П-3 | 60×60×3, L 3000 | 18.1 кг | от 4 200 ₽ |
| П-6 | 80×80×4, L 6000 | 59.3 кг | от 13 600 ₽ |

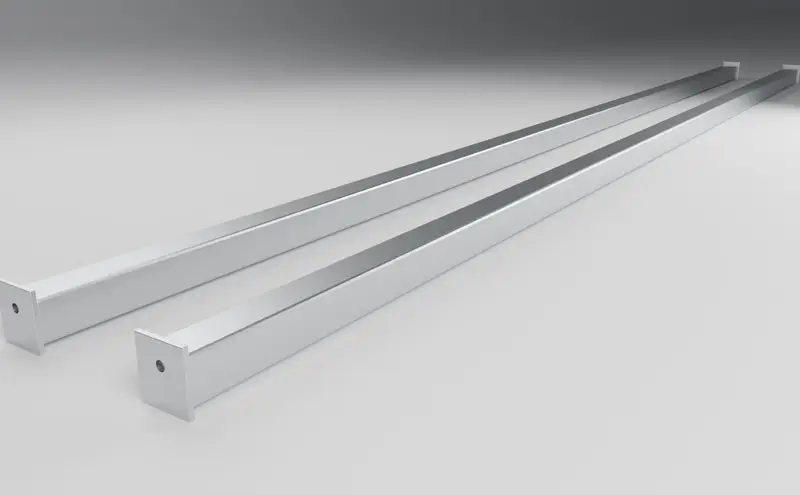

ВизуализацияПодкосы ПК
Профильная труба, сечение подобрано по устойчивости для каждой высоты. В комплекте опора ОП: плита 250×250×12 с проушиной и два анкера М16.
| ПК-3 | труба 60×60×3, L 3 550 | 28.7 кг | от 6 600 ₽ |
| ПК-4 | труба 60×60×3, L 3 910 | 30.6 кг | от 7 000 ₽ |
| ПК-6 | труба 80×80×3, L 4 760 | 44.1 кг | от 10 100 ₽ |
| ПК-9 | труба 120×120×4, L 7 180 | 114.2 кг | от 26 300 ₽ |
| ПК-12 | труба 140×140×5, L 9 530 | 211.6 кг | от 48 700 ₽ |

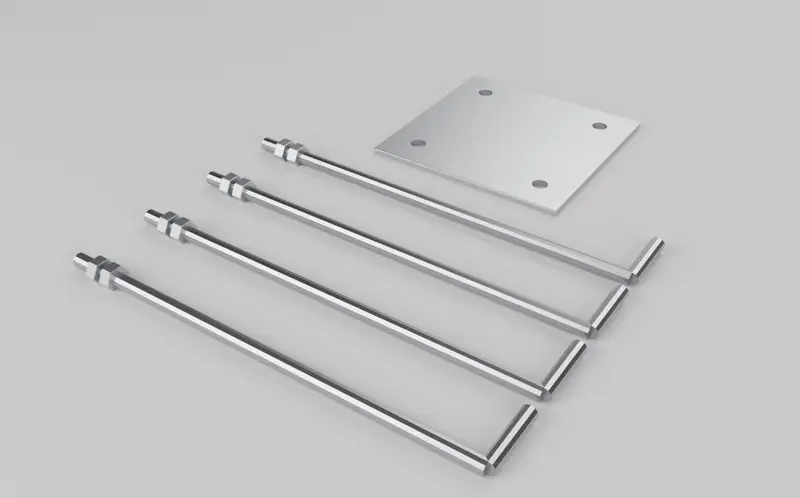

ВизуализацияАнкерные группы АГ
Четыре изогнутых болта с гайками и шайбами и шаблон для точной установки в фундамент.
| АГ-20 | 4 болта М20, L 600 | 8.4 кг | от 1 900 ₽ |
| АГ-24 | 4 болта М24, L 800 | 14.9 кг | от 3 400 ₽ |
Как мы проверили стойки на ветер
Результаты предварительного расчёта для Санкт-Петербурга и Ленинградской области.
| Стойка | Труба | Без подкоса: момент, кН·м | Загрузка сечения | С подкосом: момент, кН·м | Загрузка сечения | Подкос |
|---|---|---|---|---|---|---|
| СТ-3 | 80×80×4 | 5,6 | 80 % | 0,8 | 11 % | труба 60×60×3 |
| СТ-4 | 80×80×4 | 10,0 | 141 % | 1,4 | 20 % | труба 60×60×3 |
| СТ-6 | 100×100×4 | 22,6 | 199 % | 3,2 | 28 % | труба 80×80×3 |
| СТ-9 | 140×140×5 | 53,8 | 191 % | 8,0 | 28 % | труба 120×120×4 |
| СТ-12 | 160×160×6 | 102,1 | 233 % | 15,5 | 35 % | труба 140×140×5 |
Предварительный расчёт по СП 20.13330.2016 и СП 16.13330.2017: ветровой район II (0,30 кПа), тип местности B, гололёдный район II, шаг стоек 6 м, аэродинамический коэффициент сетки с обледенением 0,5, сталь С245. Без подкоса стойки высотой от 4 м перегружены, поэтому подкос входит в каждый комплект. Для навесов распор тросов кровли от 16 до 49 кН воспринимают оттяжки с винтовыми анкерами. Для конкретного объекта расчёт выполняет инженер с учётом района строительства и грунтов.
Все стойки в одной таблице
Цены за изделие с горячим цинкованием, с НДС, без доставки.
| Марка | Высота, м | Труба | Опорная плита | Анкеры | Масса, кг | Цена, ₽ |
|---|---|---|---|---|---|---|
| СТ-3 | 3 | 80×80×4 | 250×250×12 | 4 × М20 | 40.3 | от 9 300 |
| СТ-4 | 4 | 80×80×4 | 250×250×12 | 4 × М20 | 49.8 | от 11 500 |
| СТ-6 | 6 | 100×100×4 | 300×300×16 | 4 × М20 | 91.9 | от 21 100 |
| СТ-9 | 9 | 140×140×5 | 400×400×20 | 4 × М24 | 227.8 | от 52 400 |
| СТ-12 | 12 | 160×160×6 | 450×450×25 | 4 × М24 | 403.9 | от 92 900 |
Цены действительны на дату публикации и не являются публичной офертой. Конструкции типовые: применимость на объекте подтверждается расчётом на ветровую и снеговую нагрузку района строительства или проектом. Фундаменты подбираются по грунтам площадки.
Из чего состоит навес и экран
Все элементы заводского изготовления, соединения на болтах. Номера на схеме соответствуют позициям в списке.
Визуализация1234567- Стойка СТтруба 100×100×4 … 160×160×6, шаг 6 м по периметру
- Верхний пояс П-6Втруба 100×100×4 на болтах к оголовкам
- Трос кровликанат ГОСТ 2688 по осям стоек, провис 1/15 пролёта
- Сетка кровли и стенокполимерная, ячейка 50 мм
- Оттяжкаканат с коушами, зажимами и талрепом
- Анкер оттяжкивинтовая свая СВС-108 или СВС-133
- Опорный узелплита с рёбрами на анкерной группе в фундаменте
ВизуализацияВизуализацияПорядок сборки каркаса
Все соединения болтовые, элементы маркируются под монтаж.
Анкерные группы по шаблону устанавливаются в бетон. Тип фундамента подбирается по грунтам площадки.
Стойки ставятся на анкеры, выверяются гайками по вертикали и высоте.
Подкосы и прогоны крепятся на болтах к проушинам и столикам стоек.
Несущие тросы через проушины оголовков, затем натяжение и крепление сетки.
Частые вопросы о каркасах для сетки
Какую стойку выбрать?
Высота стойки равна высоте защиты. Для экранов вдоль фасада обычно хватает 4–6 м, для навесов над трансформаторами и резервуарами 6–9 м. Окончательно марку подтверждает расчёт на ветровую и снеговую нагрузку района.
Можно купить только стойки?
Да, но стойка работает только с подкосом: по предварительному расчёту стойки от 4 м без подкоса не держат ветровую нагрузку. Стойки, подкосы, прогоны и анкеры продаются по отдельности.
Нужна ли сварка на объекте?
Нет. Прогоны крепятся к столикам стоек болтами М12, подкосы к проушинам болтом М16, стойки к фундаменту на анкерные болты.
Чем покрыт металл?
Горячим цинкованием после изготовления, включая сварные швы и внутренние поверхности трубы.
Делаете нестандартные высоты?
Да. Высоту, сечение и расположение столиков меняем под проект, цену считаем по массе.
Что нужно для расчёта?
План или схема площадки с габаритами защищаемого оборудования. Ответим составом каркаса, массой, ценой и сроком.
Стоимость и сроки считаем по вашим чертежам или спецификации и фиксируем в коммерческом предложении. Не является публичной офертой.
