Прислать чертежи →Переходные мостики через трубопроводы и конвейеры
Изготавливаем стальные переходные мостики с ограждениями и лестницами по ГОСТ 23120-2016 и проекту: над трубопроводами, лотками, конвейерами, между площадками и зданиями. Ниже размеры площадок и ограждений по стандарту и подбор комплекта по длине мостика.
Мостик по ГОСТ 23120-2016
ГОСТ 23120-2016 распространяется на маршевые лестницы, прямоугольные переходные площадки и ограждения для производственных зданий и сооружений при температуре от минус 60 до плюс 100 °С, на нормативные временные нагрузки 200, 300 и 400 кгс/м².

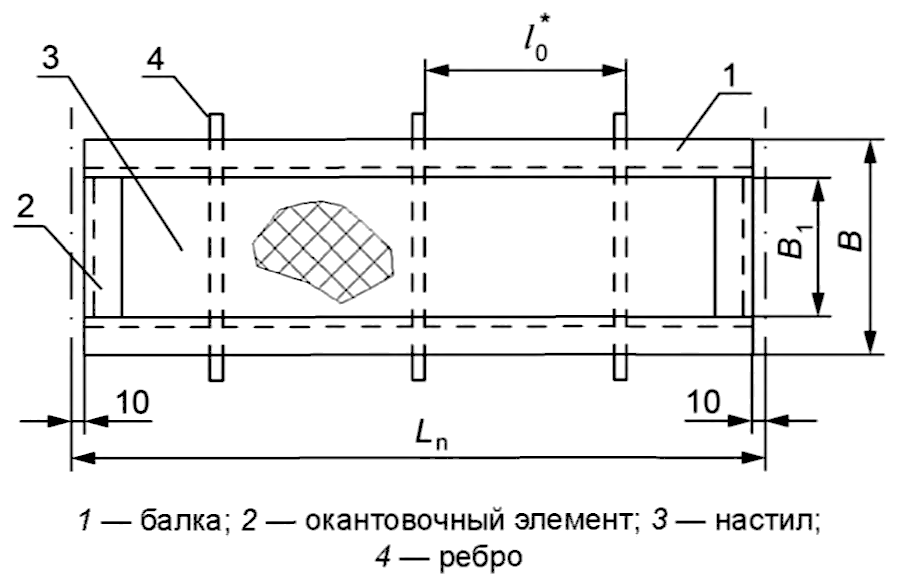

ГОСТ 23120-2016, рисунок 2: площадка ПМ; 1 балка, 2 окантовочный элемент, 3 настил, 4 ребро. Приведено справочно.
Площадки ПМ: пролёт мостика
Переходный мостик собирают из прямоугольных площадок ПМ длиной до 6 м. Площадка состоит из двух балок, окантовочных элементов, рёбер и настила.
- Длина Lп от 900 до 6000 мм, ширина 600, 800 или 1000 мм
- Нормативные временные нагрузки 200, 300 и 400 кгс/м²
- Шаг рёбер l0 по чертежам КМД
- Пример марки: ПМХФ-9.8 ГОСТ 23120-2016 (холодногнутый профиль, рифлёный настил, Lп 9 дм, B 8 дм)
| Параметр | Значения, мм |
|---|---|
| Длина площадки Lп | 900, 1200, 1500, 1800, 2100, 2400, 3000, 3600, 4200, 4800, 5400, 6000 |
| Ширина B | 600, 800, 1000 |
| Ширина B1 | 500, 700, 900 |

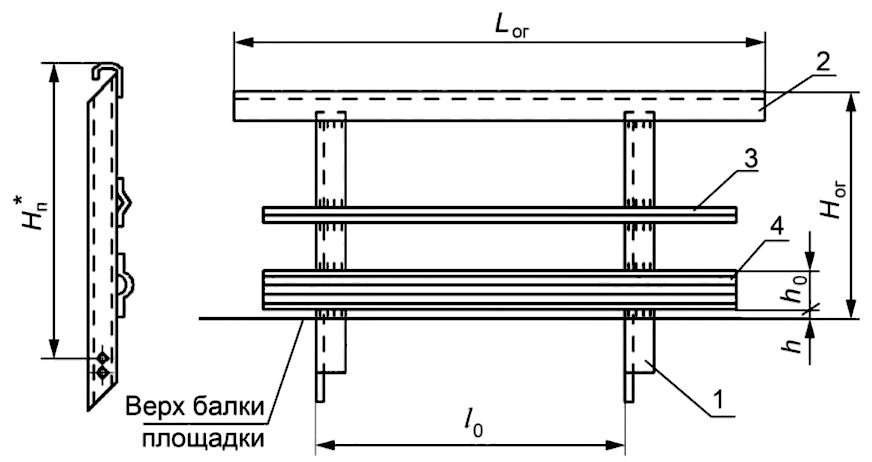

ГОСТ 23120-2016, рисунок 4: ограждение площадок ОГП; 1 стойка, 2 поручень, 3 средний ограждающий элемент, 4 бортовой элемент. Приведено справочно.
Ограждение ОГП
Ограждение мостика: стойки, поручень, средний элемент и бортовой элемент высотой 140 мм. Высота 1000 или 1200 мм.
- Длина секции Lог по длине площадки
- Шаг стоек от 600 до 1300 мм
- Заводские и монтажные стыки без острых выступов и кромок
- Пример марки: ОГПМХЭб-10.9 ГОСТ 23120-2016 (с бортовым элементом, Hог 10 дм, Lог 9 дм)
| Параметр | Значения, мм |
|---|---|
| Высота ограждения Hог | 1000; 1200 |
| Длина ограждения Lог | 900…6000, как у площадок |
| Высота бортового элемента h0 | 140 |
| Зазор h | 5 |
| Шаг стоек l0 | от 600 до 1300 |

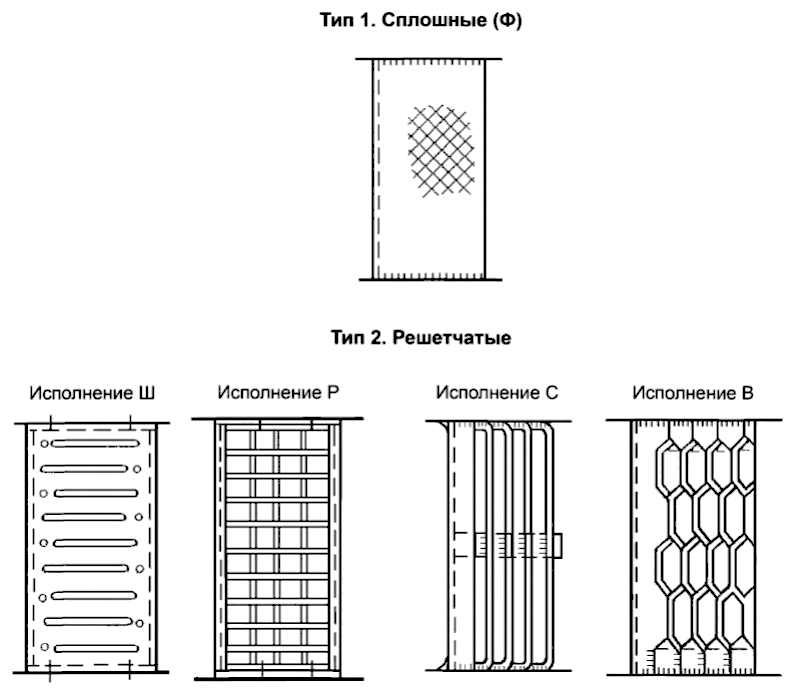

ГОСТ 23120-2016, рисунок 5: тип 1 сплошной (Ф), тип 2 решетчатый, исполнения Ш, Р, С, В. Приведено справочно.
Настил мостика
Тип настила выбирают по условиям эксплуатации.
- Ф: сплошной из рифлёной стали
- Ш: решетчатый из штампованных элементов
- Р: из полос на ребро и круглой стали
- С: из полос на ребро в одном направлении
- В: из просечно-вытяжной стали
Лестницы к мостику
Подъём на мостик выполняют маршевыми лестницами МЛ с углом 45° или 60° по ГОСТ 23120-2016 или стремянками по проекту.
| Угол марша | Высота марша H, мм | Ширина B, мм |
|---|---|---|
| 45° | 600, 1200, 1800, 2400, 3000, 3600, 4200 | 600, 800, 1000 |
| 60° | 600, 1200 … 6000 с шагом 600 | 600, 800 |
У маршей 60° для подъёма в кабину мостового крана расстояние h не более 250 мм (примечание к табл. 1).
Подбор комплекта мостика
Укажите длину, ширину, ограждение и высоту подъёма: подберём площадки ПМ стандартной длины, ограждения ОГП, марши МЛ и марку стали по табл. 5 стандарта.
Сталь, сварка, покрытие
Конструкции изготавливают по ГОСТ 23118 и ГОСТ 23120-2016 по рабочим чертежам КМД.
| Расчётная температура | Сталь по ГОСТ 27772 | Сталь по ГОСТ 535, ГОСТ 14637 |
|---|---|---|
| t ≥ −45 °С | С235 | Ст3кп2, Ст3пс2 |
| −45 > t ≥ −55 °С и ниже | С245, С255 | Ст3пс5, Ст3сп5 |
- Сварные соединения выполняют механизированным способом (п. 6.4)
- Болты нормальной точности по ГОСТ 7798, гайки по ГОСТ 5915, шайбы по ГОСТ 11371 (п. 6.6)
- Грунтовка и окраска по классу покрытия V ГОСТ 9.032 (п. 6.7)
- Болты, гайки и шайбы поставляют на 10 % больше числа по КМД (п. 6.9)
- Маркировка на стенке балки площадки и на верхней грани поручня (п. 6.10.4)
ГОСТ 23120-2016 введён с 01.03.2017 взамен ГОСТ 23120-78. Выдержки приведены справочно; действующую редакцию проверяйте по нормативной базе.
Как изготавливаем
- Площадки, ограждения и марши по КМД или разрабатываем КМД по заданию
- Опорные стойки и кронштейны под мостик по проекту
- Настил на выбор: рифлёный, просечно-вытяжной, решётчатый
- Грунт и окраска, порошковая покраска или горячее цинкование на специализированном предприятии
- Маркировка элементов по ГОСТ 23120 и схеме монтажа
Что вы получаете
- Комплект: площадки, ограждения, марши, соединительные детали
- Метизы с запасом по стандарту
- Сертификаты на металл и документ о качестве
- Расчёт цены за комплект и за тонну
Частые вопросы о переходных мостиках
По какому стандарту делают переходные мостики?
По ГОСТ 23120-2016 «Лестницы маршевые, площадки и ограждения стальные»: он распространяется на прямоугольные переходные площадки, маршевые лестницы 45° и 60° и ограждения для производственных зданий и сооружений.
Какой длины может быть мостик?
Одна площадка ПМ по ГОСТ 23120-2016 имеет длину от 900 до 6000 мм. Более длинный мостик собирают из нескольких площадок на опорах или выполняют по проекту.
На какую нагрузку рассчитан мостик?
Стандарт охватывает конструкции на нормативные временные нагрузки 200, 300 и 400 кгс/м². Нагрузку задаёт проект, сечения элементов принимают по чертежам КМД.
Какой высоты ограждение у мостика?
По ГОСТ 23120-2016 ограждения площадок высотой 1000 или 1200 мм, с бортовым элементом высотой 140 мм.
Какую сталь применяют?
По табл. 5 ГОСТ 23120-2016: при расчётной температуре не ниже минус 45 °С С235 (Ст3кп2, Ст3пс2), при более низкой С245 или С255 (Ст3пс5, Ст3сп5).
Какое покрытие?
Грунтовка и окраска по классу покрытия V ГОСТ 9.032, как требует стандарт, порошковая покраска или горячее цинкование на специализированном предприятии.
Как заказать?
Пришлите схему или проект с длиной, шириной, нагрузкой, высотой подъёма и типом настила на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
