Прислать чертежи →Скобы ходовые МН1 и стремянки для колодцев
Изготавливаем стальные ходовые скобы МН1 и стремянки С-1…С-9 для колодцев по типовым проектным решениям 901-09-11.84, а также скобы и лестницы по чертежам проекта. Ниже чертежи, таблицы масс и расчёт комплекта на колодец.
Скоба ходовая МН1
Скобы заделывают в стены горловины колодца при изготовлении колец или при монтаже. По пояснительной записке типовых решений в горловине ставят скобы, в рабочей части стремянки.

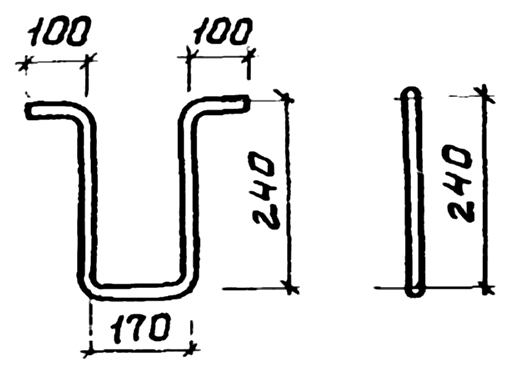

ТПР 901-09-11.84, альбом V, -КЖИ.МН1: скоба ходовая, Ø16 A-I, развёртка 850 мм, масса 1,36 кг. Приведено справочно.
Характеристики МН1
| Параметр | Значение |
|---|---|
| Обозначение | ТПР 901-09-11.84 -КЖИ.МН1 |
| Материал | круг Ø16 A-I (А240) по ГОСТ 5781-82 |
| Длина развёртки | 850 мм |
| Ширина ступени | 170 мм |
| Вылет от стены | 240 мм |
| Хвостовики для заделки | 2 × 100 мм |
| Масса | 1,36 кг |
Стремянки С-1…С-9 для рабочей части колодца
Стойки из равнополочного уголка 50×50×5, перекладины из круга Ø18 A-I через 300 мм, ширина 500 мм. По спецификации: сталь ВСт3кп2 по ГОСТ 535-79.

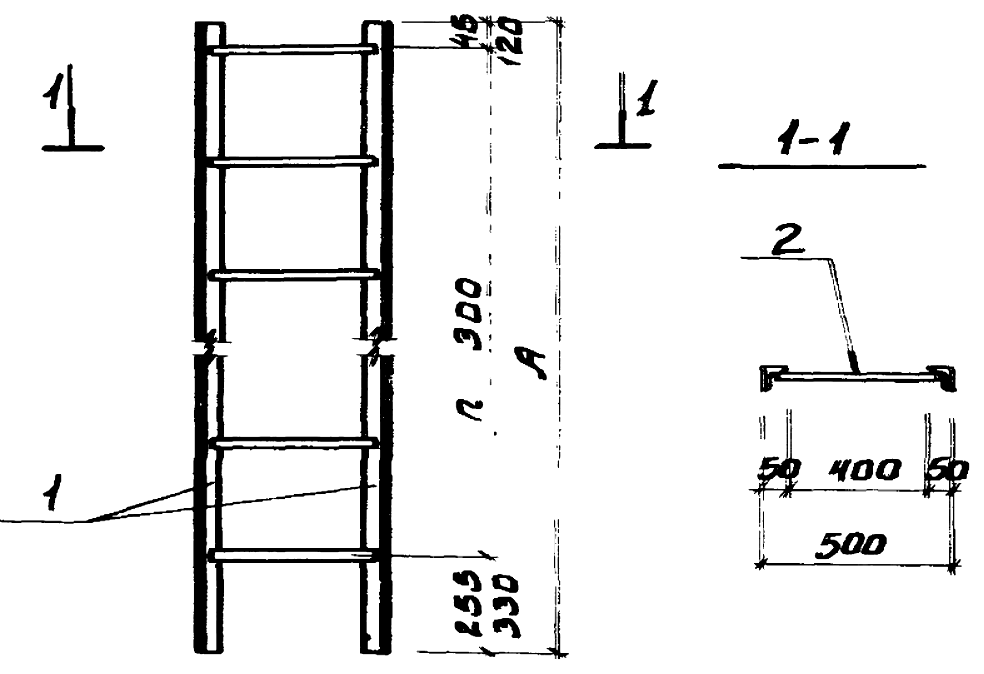

ТПР 901-09-11.84, альбом V, -КЖИ.С1: стремянка. 1 стойка, уголок 50×50×5 по ГОСТ 8509; 2 перекладина, круг Ø18 A-I по ГОСТ 5781-82, шаг 300 мм, ширина 500 мм. Приведено справочно.
| Марка | Обозначение | A, мм | Шагов по 300 мм, n | Перекладин | Стойка ∟50×5, кг | Масса, кг |
|---|---|---|---|---|---|---|
| С-1 | ТПР 901-09-11.84-КЖИ.С1 | 1200 | 4 | 5 | 4,52 | 13,84 |
| С-2 | ТПР 901-09-11.84-01 | 1500 | 5 | 6 | 5,65 | 17,08 |
| С-3 | ТПР 901-09-11.84-02 | 1800 | 6 | 7 | 6,79 | 20,30 |
| С-6 | ТПР 901-09-11.84-05 | 2100 | 7 | 8 | 7,92 | 23,52 |
| С-4 | ТПР 901-09-11.84-03 | 2250 | 7 | 8 | 8,48 | 23,68 |
| С-5 | ТПР 901-09-11.84-04 | 2400 | 8 | 9 | 9,05 | 26,74 |
| С-7 | ТПР 901-09-11.84-06 | 2700 | 9 | 10 | 10,18 | 30,00 |
| С-8 | ТПР 901-09-11.84-07 | 4200 | 14 | 15 | 15,83 | 46,06 |
| С-9 | ТПР 901-09-11.84-08 | 4500 | 15 | 16 | 17,00 | 49,36 |
Комплект на колодец
Укажите высоту рабочей части колодца, число скоб в горловине и количество колодцев: подберём стремянку по таблице серии и посчитаем массу комплекта.
Как изготавливаем
- Гибка скоб из круга по шаблону с контролем размеров
- Резка уголка и круга в размер, сборка стремянок
- Сварка перекладин со стойками
- Покрытие по проекту: окраска, горячее цинкование на специализированном предприятии или полимерное
- Скобы и стремянки из нержавеющей стали по запросу
Что вы получаете
- Изделия по маркам из спецификации, упакованные пачками
- Сертификаты на металл и документ о качестве
- Расчёт цены за штуку и за партию
- Самовывоз с производства в Санкт-Петербурге или доставку
Частые вопросы о скобах и стремянках
По какому документу делаете скобы и стремянки?
По типовым проектным решениям 901-09-11.84 «Колодцы водопроводные», альбом V «Строительные изделия» (ЦНИИЭП инженерного оборудования, утверждены 20.05.1983), или по чертежам проекта. Документ относится к справочным типовым материалам; применимость на объекте определяет проект.
Что такое скоба ходовая МН1?
Скоба из круга Ø16 A-I длиной развёртки 850 мм, массой 1,36 кг: ступень 170 мм, вылет 240 мм и два хвостовика по 100 мм для заделки в стену горловины колодца.
Где ставят скобы, а где стремянки?
По пояснительной записке ТПР 901-09-11.84 скобы устанавливают на внутренней поверхности стен горловины, а в рабочей части колодца стремянки.
Какие длины стремянок?
Девять марок С-1…С-9 длиной A от 1200 до 4500 мм с перекладинами через 300 мм, ширина 500 мм, масса от 13,84 до 49,36 кг.
Делаете скобы СК-1 и другие типы?
Да, по чертежу из проекта или чертежу заказчика: скобы для горловин, скобы с полимерным покрытием, скобы и стремянки из нержавеющей стали.
Какое покрытие?
По проекту: грунт и окраска, горячее цинкование на специализированном предприятии или полимерное покрытие; для агрессивной среды возможна нержавеющая сталь.
Как заказать?
Пришлите марки и количество или проект колодцев на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
Цены по запросу: считаем за штуку и за партию по спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование колодцев и монтаж выполняют организации, имеющие на это право.
