Прислать чертежи →Лестницы ЛГ серии 1.450.3-7.94
Изготавливаем маршевые лестницы ЛГ из горячекатаного проката по выпуску 2 серии 1.450.3-7.94: уклон 45° и 60°, высота от 600 до 4200 мм, ширина 728 или 928 мм. Косоуры из швеллера 16, ступени из рифлёного листа, ПВЛ или решётчатого настила. Ограждения и площадки делаем по той же серии.
Размеры лестниц с углом 45°
По номенклатуре 1.450.3-7.94.2-КМ1.1. Звёздочка в марке: тип ступеней Ф, В или Р. Ширина B = 728 мм для марок .7 и 928 мм для марок .9. L: длина в плане, L1: длина косоура. L2, n и n1: размеры и количества по схеме на листе КМ1.
| Марки | H, мм | L, мм | L1, мм | L2, мм | n | n1 |
|---|---|---|---|---|---|---|
| ЛГ*45-6.7, ЛГ*45-6.9 | 600 | 600 | 849 | нет | нет | нет |
| ЛГ*45-12.7, ЛГ*45-12.9 | 1200 | 1200 | 1697 | 500 | 4 | нет |
| ЛГ*45-18.7, ЛГ*45-18.9 | 1800 | 1800 | 2546 | 1350 | 7 | нет |
| ЛГ*45-24.7, ЛГ*45-24.9 | 2400 | 2400 | 3395 | 1100 | 10 | 2 |
| ЛГ*45-30.7, ЛГ*45-30.9 | 3000 | 3000 | 4243 | 1500 | 13 | 2 |
| ЛГ*45-36.7, ЛГ*45-36.9 | 3600 | 3600 | 5092 | 1300 | 16 | 3 |
| ЛГ*45-42.7, ЛГ*45-42.9 | 4200 | 4200 | 5941 | 1500 | 19 | 3 |
- Л: лестница
- Г: каркас из горячекатаного проката
- Ф, В или Р: тип ступеней
- 45 или 60: угол наклона, градусы
- 24.9: высота H и ширина B в дециметрах
- (С): северное исполнение для температур от минус 40 до минус 65 °С
Лестница с рифлёными ступенями, наклон 45°, высота 2400 мм, ширина 928 мм:
ЛГФ 45-24.9
Косоуры из швеллера 16, масса по номенклатуре серии 174,0 кг.
Размеры лестниц с углом 60°
По номенклатуре 1.450.3-7.94.2-КМ1.2. Лестницы с углом 60° серия даёт только шириной 728 мм, шаг ступеней 300 мм.
| Марка | H, мм | L, мм | L1, мм | L2, мм | n | n1 |
|---|---|---|---|---|---|---|
| ЛГ*60-6.7 | 600 | 346 | 693 | нет | нет | нет |
| ЛГ*60-12.7 | 1200 | 692 | 1386 | нет | 2 | нет |
| ЛГ*60-18.7 | 1800 | 1039 | 2078 | 720 | 4 | нет |
| ЛГ*60-24.7 | 2400 | 1385 | 2771 | 1420 | 6 | нет |
| ЛГ*60-30.7 | 3000 | 1731 | 3464 | 1050 | 8 | 2 |
| ЛГ*60-36.7 | 3600 | 2077 | 4157 | 1400 | 10 | 2 |
| ЛГ*60-42.7 | 4200 | 2423 | 4850 | 1150 | 12 | 3 |
Массу каждой марки по типу ступеней смотрите в каталоге марок серии 1.450.3-7.94 или на копиях листов номенклатуры ниже.
Ступени типа Ф, В и Р
По номенклатуре 1.450.3-7.94.2-КМ1.3. Ступени шириной 600 мм ставят в лестницы шириной 728 мм, 800 мм в лестницы шириной 928 мм.
| Ступень | Настил | B x L, мм | Наклон лестницы | Масса, кг |
|---|---|---|---|---|
| Ф1 | Рифлёный лист 4 мм, ГОСТ 8568-77 | 200 x 600 | 45° | 4,9 |
| Ф2 | Рифлёный лист 4 мм, ГОСТ 8568-77 | 200 x 800 | 45° | 6,5 |
| Ф3 | Рифлёный лист 4 мм, ГОСТ 8568-77 | 170 x 600 | 60° | 4,3 |
| В1 | ПВЛ, ТУ 36.26.11-5-89 | 200 x 600 | 45° | 2,7 |
| В2 | ПВЛ, ТУ 36.26.11-5-89 | 200 x 800 | 45° | 3,5 |
| В3 | ПВЛ, ТУ 36.26.11-5-89 | 170 x 600 | 60° | 2,4 |
| Р1 | Решётчатый типа ВИСП, ТУ 36-2370-82 | 200 x 600 | 45° и 60° | 4,9 |
| Р2 | Решётчатый типа ВИСП, ТУ 36-2370-82 | 200 x 800 | 45° и 60° | 6,3 |
Чертежи лестниц из выпуска 2
Копии листов серии. Нажмите на лист, чтобы открыть крупно.

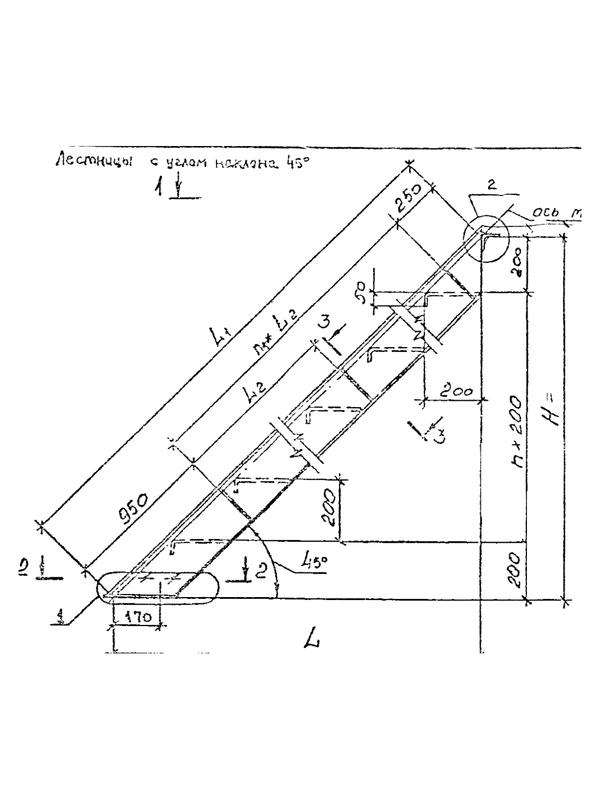

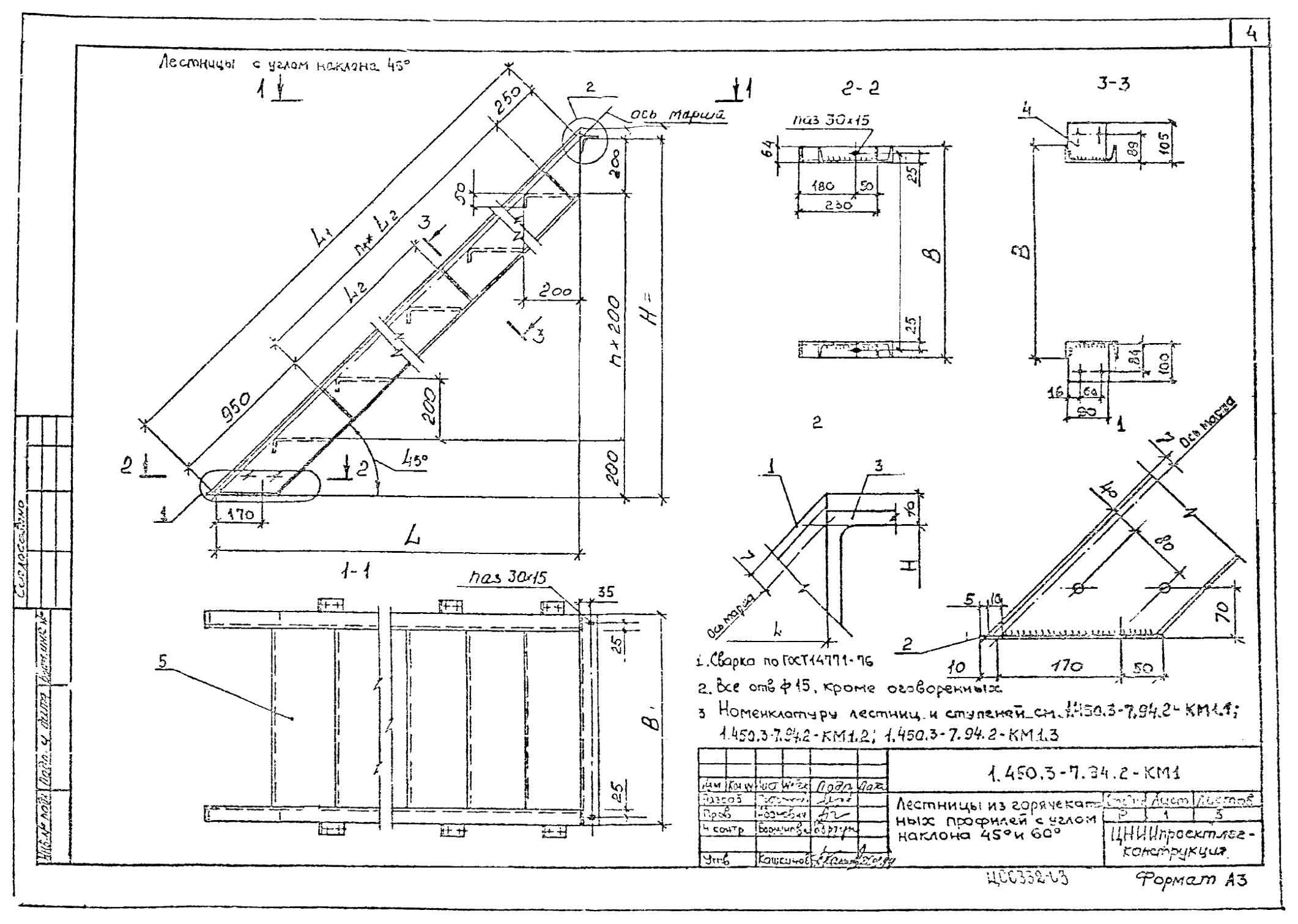

Лист 1.450.3-7.94.2-КМ1, 1: лестница с углом наклона 45°, сечения и узлы опирания.

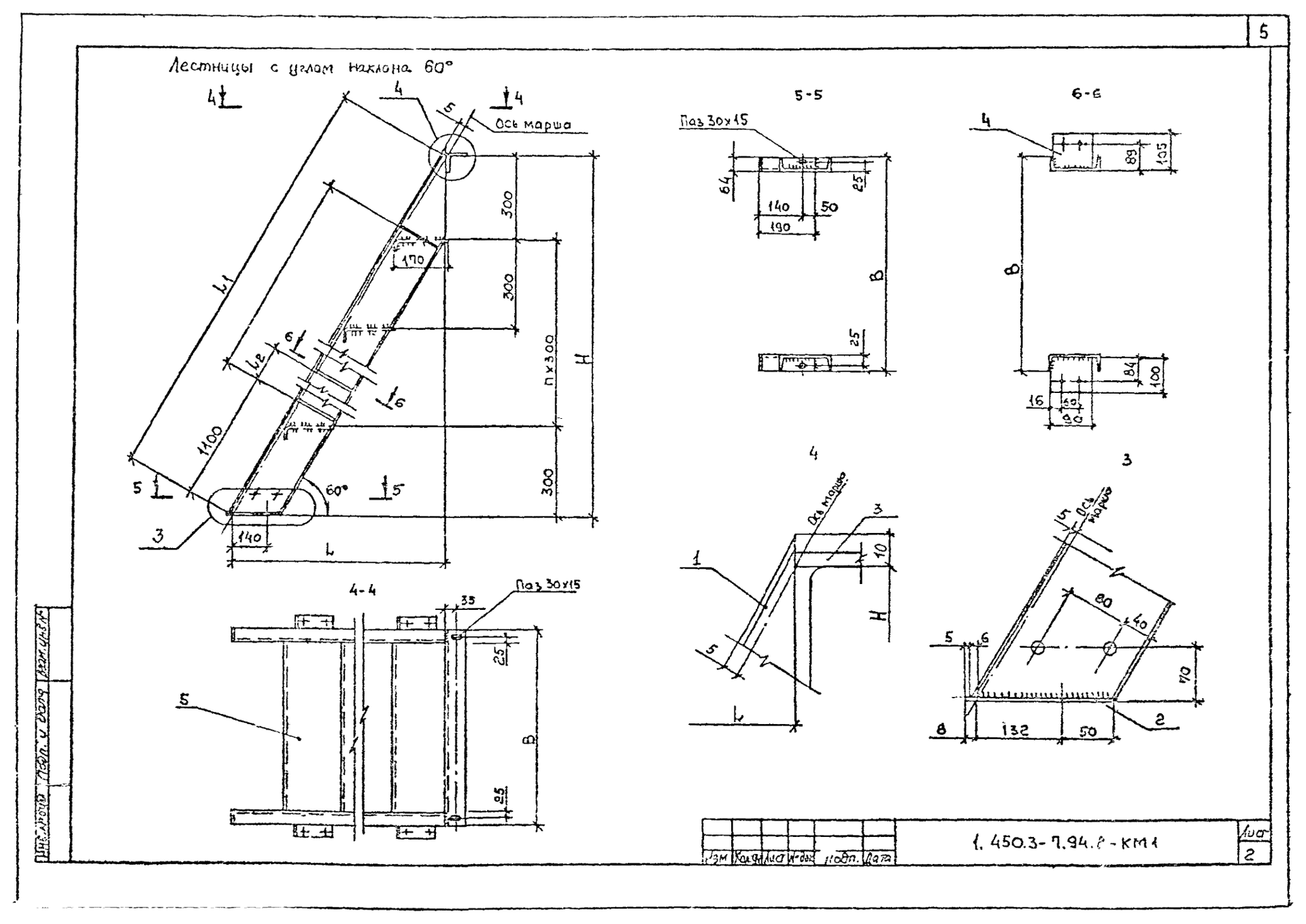

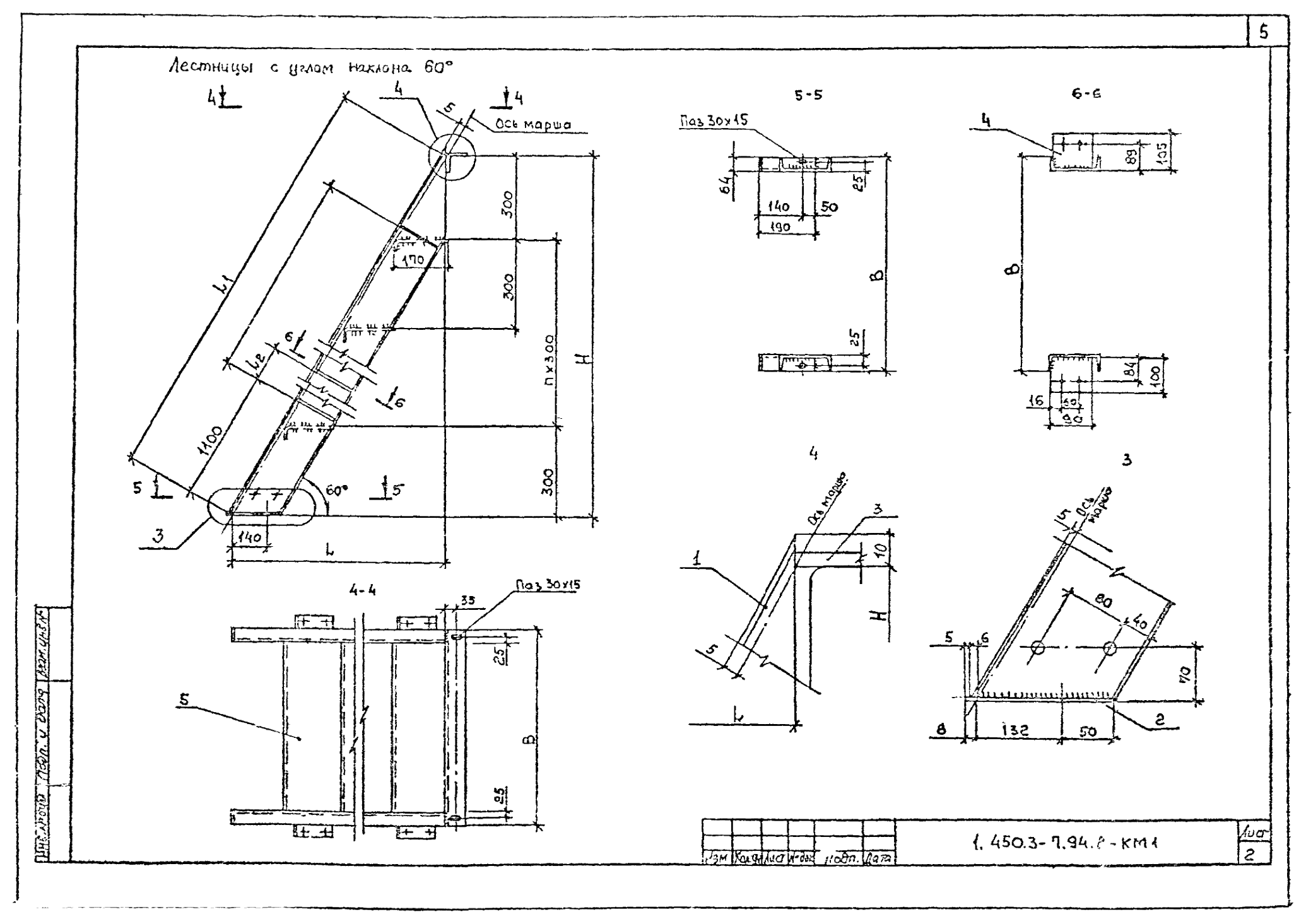

Лист 1.450.3-7.94.2-КМ1, 2: лестница с углом наклона 60°.

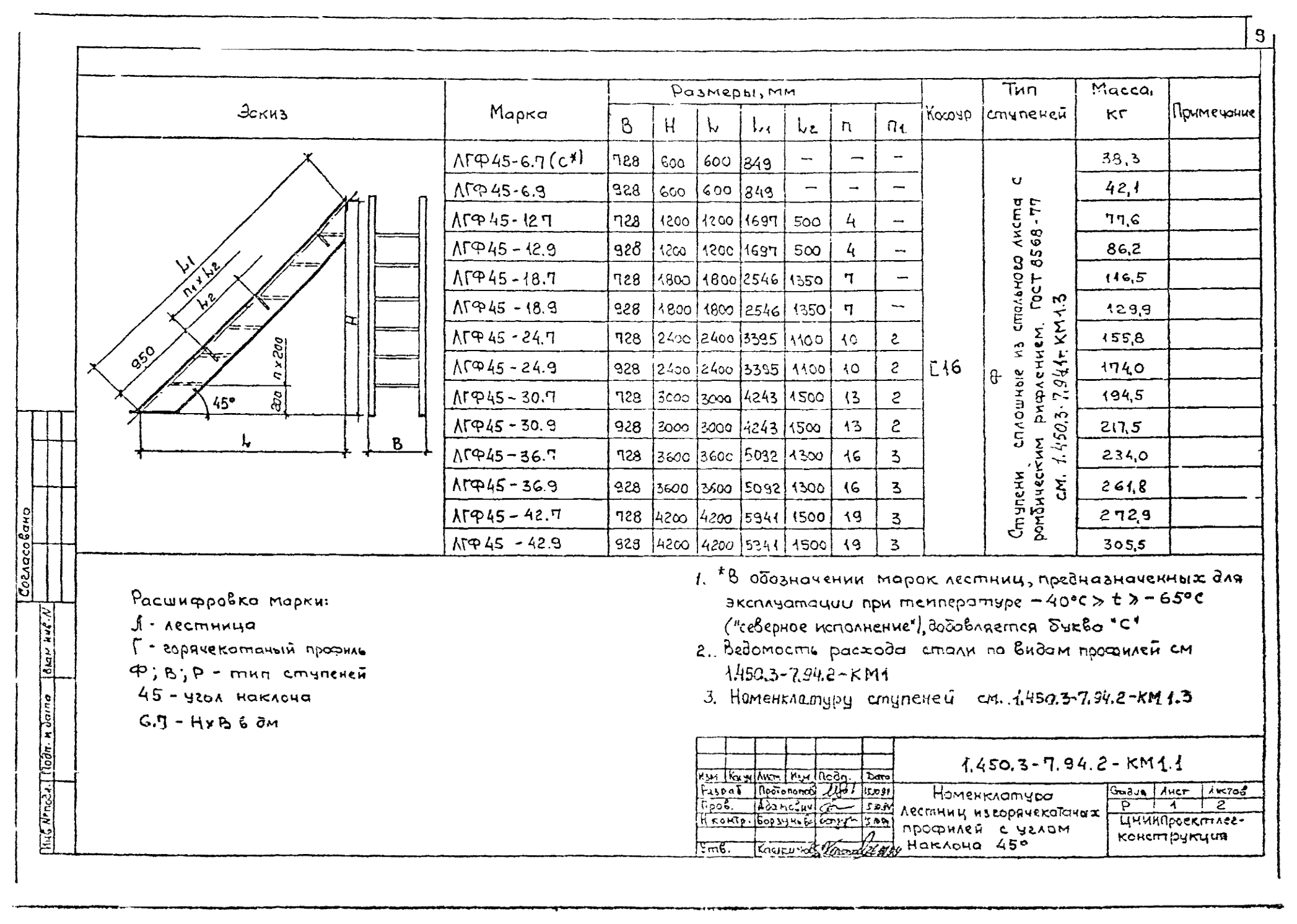

Лист 1.450.3-7.94.2-КМ1.1: номенклатура лестниц ЛГФ с углом 45° и расшифровка марки.
Сталь, сварка и покрытие
Что указано в технических требованиях выпуска 2.
Швеллеры по ГОСТ 8240-89, уголки по ГОСТ 8509-86. Сталь С235 до минус 40 °С, С255 для районов до минус 65 °С по ГОСТ 27772-88.
Элементы собирают на сварке по ГОСТ 14771-76. Решётчатые ступени крепят к косоурам болтами по ГОСТ 7798-70, 4 болта на ступень.
Предельные отклонения размеров по 15 квалитету ГОСТ 25347-82.
По серии: грунт ГФ-021 и эмаль ПФ-133, для минус 65 °С грунт ГФ-017. По требованию проекта выполняем другое покрытие или горячее цинкование у партнёра.
Кратко по техническим требованиям выпуска 2 (лист 1.450.3-7.94.2-ТТ). Нормативы приведены так, как они указаны в серии 1995 года. Если в проекте указаны другие сталь, покрытие или нормы, изготавливаем по проекту.
Частые вопросы о лестницах ЛГ
Чем лестница ЛГ отличается от ЛХ?
У ЛГ каркас из горячекатаного проката, косоуры из швеллера 16, они по выпуску 2 серии. У ЛХ каркас из холодногнутых профилей по выпуску 1. ЛГ тяжелее и жёстче, их выбирают для улицы и тяжёлых условий.
Какой тип ступеней выбрать?
Ф из рифлёного листа сплошной, не пропускает мусор вниз. В из просечно-вытяжного листа лёгкий и пропускает воду и снег. Р решётчатый, жёсткий и самоочищающийся, его крепят к косоурам болтами.
Сколько весит лестница ЛГ?
По номенклатуре серии, например, ЛГФ 45-24.9 весит 174,0 кг, ЛГФ 60-42.7 весит 199,8 кг. Массы всех марок есть в каталоге серии на сайте, точную массу фиксируем в КП.
Серия 1.450.3-7.94 действует?
Серию ввели в 1995 году, сейчас её применяют как типовое решение, если она указана в проекте. Изготавливаем по чертежам серии или по вашим чертежам КМ, если в проект внесены изменения.
Можно лестницу нестандартной высоты?
Да. Пришлите чертёж или размеры: высоту, ширину, угол и тип ступеней. Сделаем по образцу серии.
Как заказать?
Пришлите марки и количество или проект на info@stalteh.com. Ответим коммерческим предложением с ценой и сроком.
Стоимость и сроки считаем по вашим чертежам или спецификации и фиксируем в коммерческом предложении. Не является публичной офертой.
