Прислать чертежи →Опоры сварных отводов ОСТ 34-10-621-93

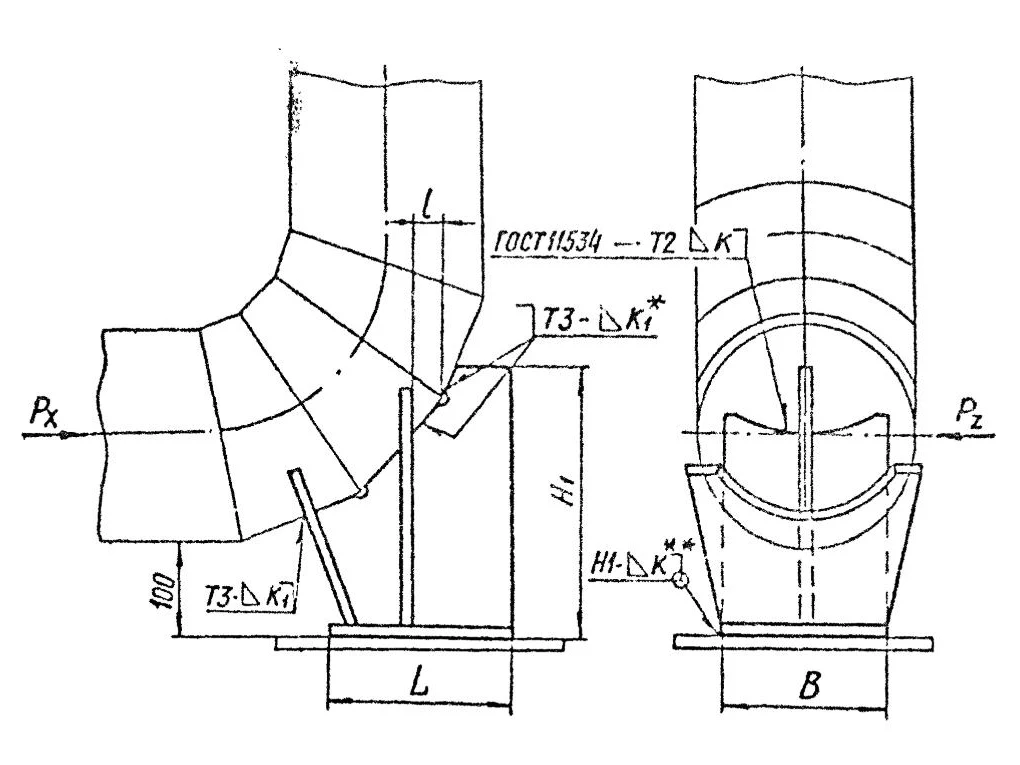

Изготавливаем опоры под сварные секторные отводы по ОСТ 34-10-621-93 для трубопроводов и коробов с наружным диаметром от 108 до 1420 мм при температуре среды до 115 °C. Опора воспринимает вес отвода и осевые и боковые усилия в месте поворота трассы. Ниже чертёж из стандарта, таблица исполнений и подбор со стоимостью партии.
Цена от 830 ₽ за шт.Базовое исполнение: опора 108-01 под сварной отвод, без покрытия. Точную цену по вашему проекту фиксируем в КП.
Что устанавливает ОСТ 34-10-621-93
Назначение, параметры, сварка и правило обозначения.
| Положение | Содержание |
|---|---|
| Стандарт | ОСТ 34-10-621-93 «Опора сварных отводов. Типы и основные размеры», дата введения 01.01.1994 |
| Статус | отраслевой стандарт энергетики; в справочных базах срок действия указан по-разному, поэтому изготавливаем по нему, когда он указан в проекте или спецификации |
| Назначение | опоры под сварные секторные отводы трубопроводов с Dн 108…1420 мм, на которые не распространяются правила для трубопроводов пара и горячей воды |
| Параметры среды | рабочая температура до 115 °C |
| Пылегазовоздухопроводы | опоры применяют и под отводы коробов; табличные нагрузки допускаются при условии обеспечения прочности короба |
| Исполнения | 22 исполнения; для Dн 530…1420 мм по два исполнения под отводы с разным радиусом R |
| Сварка | швы по ГОСТ 5264, электроды Э42А по ГОСТ 9467 |
| Рабочие чертежи | «Опоры подвижные и неподвижные» Л8-198.000 |
| Технические требования | по ТУ 34-42-10380 и ОСТ 34-10-723 |
| Обозначение | Опора 426-08 ОСТ 34-10-621 для отвода трубопровода Dн 426 мм с высотой H1 596 мм |
Размеры, нагрузки и масса опор
Для Dн от 530 мм два исполнения под отводы с разным радиусом.
| Исполнение | Dн трубы, мм | Радиус отвода R, мм | Вертикальная нагрузка, кгс | Px при Pz = Px, кН | Px при Pz = 0,5 Px, кН | H1, мм | L, мм | B, мм | l ± 3, мм | K, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 108 | 305 | 300 | 2,5 | 4,7 | 311 | 120 | 80 | 38 | 4 | 3,2 |
| 02 | 133 | 320 | 400 | 3,7 | 4,8 | 321 | 130 | 100 | 42 | 4 | 3,6 |
| 03 | 159 | 330 | 500 | 4,4 | 6,7 | 336 | 140 | 110 | 42 | 4 | 3,9 |
| 04 | 219 | 360 | 1 000 | 8 | 8,3 | 373 | 160 | 140 | 54 | 6 | 6,4 |
| 05 | 273 | 410 | 1 500 | 11,6 | 13 | 413 | 180 | 170 | 56 | 6 | 8,7 |
| 06 | 325 | 490 | 2 000 | 20 | 21 | 477 | 210 | 210 | 52 | 10 | 16 |
| 07 | 377 | 570 | 2 500 | 20 | 24 | 532 | 230 | 210 | 56 | 10 | 19 |
| 08 | 426 | 640 | 3 000 | 27 | 30 | 596 | 270 | 250 | 72 | 12 | 27 |
| 09 | 530 | 800 | 4 000 | 35 | 38 | 711 | 330 | 310 | 130 | 12 | 39 |
| 10 | 530 | 530 | 4 000 | 48 | 68 | 516 | 300 | 300 | 70 | 14 | 36 |
| 11 | 630 | 950 | 5 000 | 55 | 93 | 1016 | 550 | 360 | 105 | 14 | 112 |
| 12 | 630 | 630 | 5 000 | 62 | 90 | 616 | 360 | 360 | 65 | 14 | 56 |
| 13 | 720 | 1080 | 6 200 | 83 | 140 | 1116 | 620 | 400 | 125 | 14 | 146 |
| 14 | 720 | 720 | 6 200 | 95 | 136 | 666 | 400 | 400 | 60 | 14 | 77 |
| 15 | 820 | 1230 | 8 000 | 95 | 160 | 1266 | 700 | 450 | 140 | 14 | 187 |
| 16 | 820 | 820 | 8 000 | 109 | 157 | 766 | 460 | 450 | 80 | 14 | 99 |
| 17 | 1020 | 1530 | 12 400 | 119 | 203 | 1516 | 850 | 550 | 175 | 14 | 268 |
| 18 | 1020 | 1020 | 12 400 | 133 | 191 | 916 | 550 | 550 | 75 | 14 | 146 |
| 19 | 1220 | 1830 | 16 700 | 142 | 243 | 1766 | 1000 | 650 | 205 | 14 | 381 |
| 20 | 1220 | 1220 | 16 700 | 170 | 254 | 1116 | 670 | 650 | 100 | 14 | 216 |
| 21 | 1420 | 2130 | 21 000 | 173 | 294 | 2016 | 1150 | 760 | 235 | 14 | 566 |
| 22 | 1420 | 1420 | 21 000 | 204 | 304 | 1266 | 760 | 760 | 130 | 14 | 273 |
Значения по таблице ОСТ 34-10-621-93. Для Dн от 530 мм два исполнения: под отвод с большим и с малым радиусом. H1 от низа опоры до оси горизонтального участка, l расстояние от оси отвода до упора, K катет шва приварки к отводу. Осевые и боковые усилия для неподвижных опор заданы при отсутствии внешних изгибающих моментов.
Обозначение и стоимость опоры
Выберите исполнение: получите обозначение для спецификации, размеры, усилия, массу и ориентир цены партии.
Что указать в заявке
Чтобы посчитать точно и без лишних вопросов.
- Dн трубы и номер исполнения, для Dн от 530 мм радиус отвода R
- Количество и график поставки по захваткам монтажа
- Покрытие: грунт ГФ-021, грунт и эмаль или горячее цинкование на специализированном предприятии
- Нужен ли монтаж опоры на отвод
- Документ о качестве и сертификаты на металл с партией
Как изготавливаем
Собственный цех на проспекте Большевиков, 54.
- Принимаем спецификацию с обозначениями по ОСТ 34-10-621-93 или ведомость опор проекта
- Режем опорную плиту, рёбра, упоры и ложемент по радиусу трубы на лазере 3 кВт и газоплазменном станке
- Собираем и свариваем полуавтоматами, швы по ГОСТ 5264 для ручной сварки
- Окрашиваем или цинкуем на специализированном предприятии
- Маркируем исполнение, отгружаем со склада в Санкт-Петербурге или транспортной компанией
- Передаём документ о качестве и сертификаты на металл
Частые вопросы об опорах ОСТ 34-10-621-93
Для каких трубопроводов применяют опоры ОСТ 34-10-621-93?
Для сварных отводов трубопроводов с Dн 108…1420 мм при температуре среды до 115 °C, на которые не распространяются правила для трубопроводов пара и горячей воды, а также под отводы пылегазовоздухопроводов.
Почему для одного диаметра два исполнения?
Для Dн от 530 мм отводы бывают с разным радиусом R, поэтому опоры отличаются высотой, длиной и массой. Например, для Dн 630 мм исполнение 11 под R 950 мм и исполнение 12 под R 630 мм.
Какие усилия воспринимает опора?
Вертикальную нагрузку от 300 до 21 000 кгс и осевое усилие до 304 кН при боковом усилии 0,5 Px. Усилия заданы при отсутствии внешних изгибающих моментов.
Как записать опору в спецификации?
Опора, Dн трубы, номер исполнения и стандарт. Например, Опора 426-08 ОСТ 34-10-621 для отвода Dн 426 мм с высотой H1 596 мм.
Какими электродами варят опору?
Стандарт задаёт швы по ГОСТ 5264 и электроды Э42А по ГОСТ 9467; при полуавтоматической сварке подбираем равнопрочный материал.
Сколько стоит опора сварного отвода ОСТ 34-10-621-93?
От 830 ₽ за шт. за базовое исполнение: опора 108-01 под сварной отвод, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.
Как заказать?
Пришлите спецификацию с обозначениями или ведомость опор на info@stalteh.com. Посчитаем стоимость партии, сроки и доставку.
Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
