Прислать чертежи →Ворота металлические распашные и откатные
Изготавливаем металлические ворота и калитки для промышленных площадок, складов и ограждений территорий: распашные и откатные консольные, каркас из профильной трубы, заполнение профлистом, листом или прутком, со столбами и закладными. Ниже требования ГОСТ 31174-2017, таблицы и расчёт массы.
Какие ворота изготавливаем
ГОСТ 31174-2017 делит ворота по способу открывания, исполнению полотна, механизму открывания, классу по ветровой нагрузке и защитным функциям. Для ограждений территорий чаще всего выбирают распашные и откатные ворота с рамочным полотном.

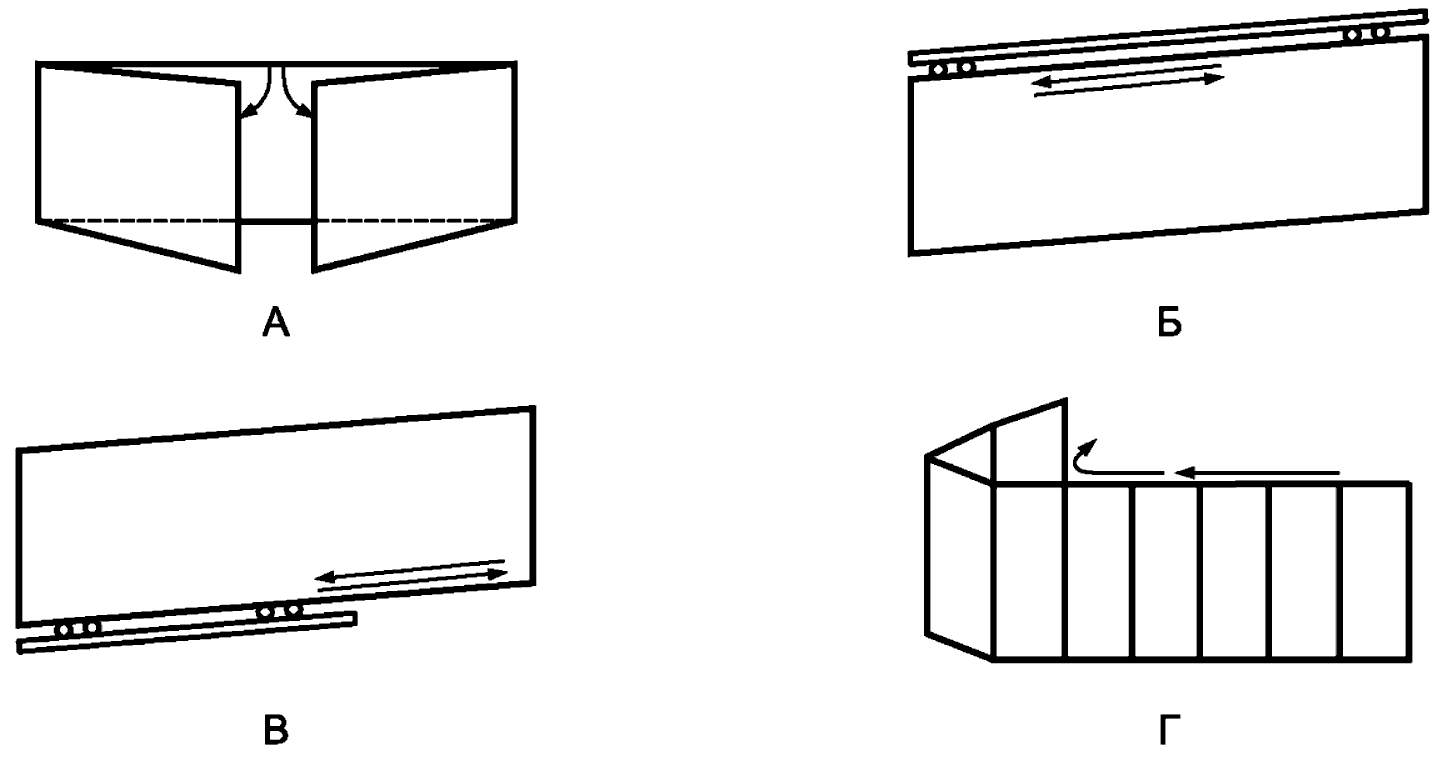

ГОСТ 31174-2017, рисунок 1 (фрагмент): А распашные; Б сдвижные с верхней балкой; В сдвижные с нижней балкой; Г опорные по радиусным направляющим. Приведено справочно.
- Распашные: одна или две створки на петлях, открывание наружу или внутрь, с порогом или без
- Откатные консольные: полотно с консолью на роликовых опорах, без верхней балки и рельса в проёме
- Откатные с нижней опорной балкой и по направляющему рельсу
- Калитки отдельные или встроенные в полотно
- Полотна: глухие, решётчатые, с частичным заполнением, рамочные под зашивку
Обозначение и масса ворот
Выберите тип, размеры проёма, каркас и заполнение: покажем условное обозначение по п. 4.9 ГОСТ 31174-2017, массу полотна, калитки и столбов и требования стандарта к вашему полотну.
Эксплуатационные характеристики по ГОСТ 31174-2017
Значения таблицы 2 стандарта для распашных и откатных ворот. Класс по ветровой нагрузке и сопротивление удару применяют, если они установлены в рабочей или проектной документации и подтверждены испытаниями.
| Показатель (таблица 2 ГОСТ 31174-2017) | Распашные | Откатные |
|---|---|---|
| Статическая нагрузка в плоскости полотна (рамочные полотна), Н, не менее | 2000 | 1500 |
| Сопротивление ветровой нагрузке (наружные ворота), класс | А | Б, В |
| Надёжность, циклов «открывания/закрывания», не менее | 20 000 | 20 000 |
| Усилие ручного открывания/закрывания, Н, не более | 150 | 150 |
| Прочность крепления ручек к полотну, Н, не менее | 1000 | 1000 |
| Сопротивление удару мягким телом 30 кг, Дж, не менее | 210 | 210 |

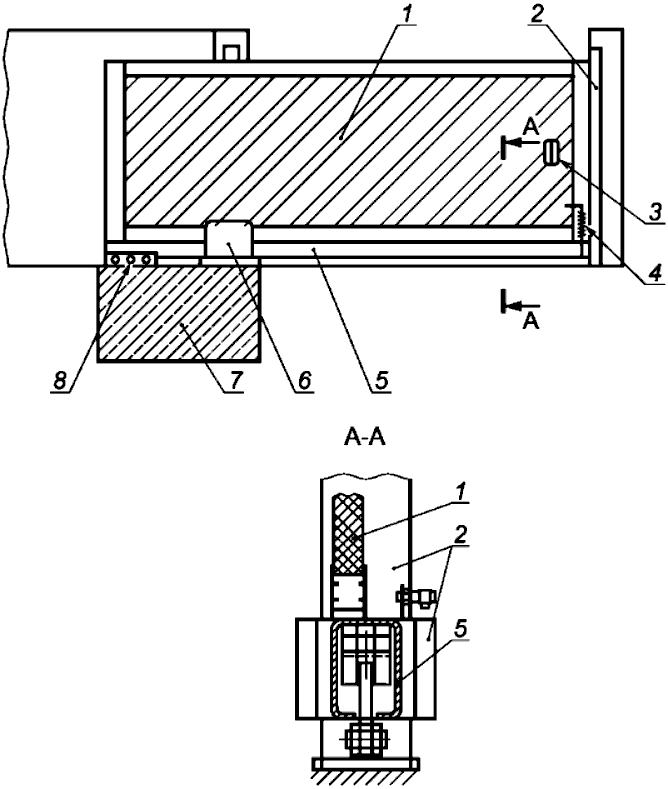

ГОСТ 31174-2017, рисунок Б.2. Откатные ворота с нижней опорной балкой: 1 щитовое полотно; 2 элементы обрамления проёма; 3 ручка; 4 запирающее устройство; 5 нижняя опорная балка; 6 привод; 7 силовая (несущая) рама; 8 роликовые опоры. Приведено справочно.
| Требование ГОСТ 31174-2017 | Значение |
|---|---|
| Отклонение габаритных размеров полотна (п. 5.2.2) | ±5 мм |
| Разность диагоналей при стороне до 2000 мм (п. 5.2.3) | не более 3 мм |
| Разность диагоналей при стороне более 2000 мм (п. 5.2.3) | не более 5 мм |
| Сварные швы (п. 5.2.5, 5.3.5) | по ГОСТ 5264, ГОСТ 14771 и др.; без трещин, прожогов, непроваров |
| Каркас (п. 5.4.1) | профильная труба по ГОСТ 32931 или алюминиевый профиль |
| Лист обшивки (п. 5.4.1) | сталь по ГОСТ 19904, рекомендуемая толщина не менее 0,45 мм |
| Защита от коррозии (п. 5.3.4.1) | металлическое, лакокрасочное по ГОСТ 9.032 или порошковое по ГОСТ 9.410 покрытие |
| Замки ворот и калиток (п. 5.5.6) | не ниже 3-го класса по ГОСТ 5089 |
| Порог калитки (п. 5.4.9) | рекомендуется не более 75 мм, жёлто-чёрная маркировка |
| Комплект поставки (п. 5.7.4) | спецификация, паспорт, инструкция по эксплуатации |
Профильная труба для каркаса и столбов
Расчётная масса 1 м трубы без учёта скруглений углов. Сечение каркаса, столбов и петель подбирают по размеру и массе полотна и ветровой нагрузке района строительства.
| Труба профильная, мм | Масса 1 м, кг ≈ | Где обычно применяют |
|---|---|---|
| 40×20×2 | 1,76 | заполнение, декоративные элементы |
| 40×40×2 | 2,39 | заполнение, рёбра жёсткости |
| 60×40×2 | 3,01 | каркас створок до 2 м |
| 60×40×3 | 4,43 | каркас створок и откатных полотен |
| 80×40×3 | 5,37 | каркас крупных створок, верхний пояс откатных |
| 80×60×3 | 6,31 | каркас тяжёлых полотен |
| 80×80×3 | 7,25 | столбы лёгких ворот и калиток |
| 100×100×4 | 12,06 | столбы распашных ворот |
| 120×120×4 | 14,57 | столбы тяжёлых и откатных ворот |
Как изготавливаем
- КМД по вашему эскизу или по чертежам проекта
- Резка трубы в размер, лазерная и плазменная резка листовых деталей
- Сварка каркаса, контроль диагоналей и габаритов полотна
- Столбы, закладные детали и фундаментные болты в комплекте
- Площадки и крепления под привод и фурнитуру выбранного производителя
- Горячее цинкование на специализированном предприятии, грунт-эмаль или порошковая окраска
Что вы получаете
- Полотна, калитки и столбы с маркировкой
- Спецификацию и паспорт; состав документов фиксируем в договоре
- Сертификаты на металл
- Расчёт цены за комплект
Частые вопросы о металлических воротах
Какой ГОСТ действует на металлические ворота?
ГОСТ 31174-2017 «Ворота металлические. Общие технические условия», введён в действие с 1 марта 2018 года взамен ГОСТ 31174-2003. Он распространяется на ворота в проёмах зданий и на ворота в системах ограждений открытых площадок. На механизмы автоматического привода стандарт не распространяется.
Как обозначаются ворота по ГОСТ 31174-2017?
По п. 4.9: ВМ (ворота металлические), артикул по документации изготовителя, высота и ширина рабочего проёма в мм, масса полотна и обозначение стандарта. Пример из стандарта: ВМ ДН2047.17.03.МЛ 2900x2600-330 ГОСТ 31174-2017. Содержание артикула раскрывают в договоре и паспорте.
Какие допуски на полотно ворот?
Отклонение габаритных размеров полотна не более ±5 мм. Разность диагоналей прямоугольных элементов не более 3 мм при стороне до 2000 мм и не более 5 мм при стороне более 2000 мм.
Распашные или откатные: что выбрать?
Распашным нужна свободная зона открывания по ширине створки. Откатным консольным нужен участок вдоль забора для отката, обычно около полутора ширин проёма, и фундамент под нижнюю балку. Выбор зависит от площадки, снеговых условий и частоты проезда.
Можно сделать ворота под автоматику?
Да. По п. 5.1.14 стандарта предусматриваем площадки и крепления под электропривод. Привод подбирают по массе полотна и интенсивности работы.
Какое покрытие?
Горячее цинкование на специализированном предприятии, грунт-эмаль или порошковая окраска. Возможна комбинированная защита: цинк и окраска.
Как заказать?
Пришлите размеры проёма, тип ворот, заполнение, наличие калитки, количество и покрытие или чертёж на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
Цены по запросу: считаем за комплект по размерам и заполнению. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Расчёт конструкций, фундаментов и подбор привода выполняет проектировщик; значения калькулятора и таблиц ориентировочные.
