Прислать чертежи →Металлоконструкции по ГОСТ 23118-2019
Изготавливаем балки, колонны, фермы, связи, площадки и каркасы зданий по рабочим чертежам КМ и КМД в соответствии с ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия». На странице кратко изложены требования стандарта к материалам, сварке, отверстиям, покрытию, маркировке и приёмке, а также калькулятор стоимости за тонну.
Цена от 95 000 ₽ за тБазовое исполнение: балки и колонны из прокатного профиля, сталь С245/С255 с металлом, без покрытия. Точную цену по вашему проекту фиксируем в КП.
Что регулирует ГОСТ 23118-2019
Общие технические условия на изготовление стальных строительных конструкций.
| Положение стандарта | Содержание |
|---|---|
| Статус | межгосударственный стандарт, введён в действие в РФ с 01.01.2021 приказом Росстандарта от 04.08.2020 № 458-ст взамен ГОСТ 23118-2012; к стандарту выпущено Изменение № 1 |
| Область применения | стальные строительные конструкции зданий и сооружений для любых климатических районов и районов сейсмичностью до 9 баллов |
| Не распространяется | на технологическое оборудование, мосты, гидротехнические сооружения и другие объекты со своими нормами |
| Виды конструкций | сплошностенчатые стержневые, решётчатые, листовые; традиционные из проката толщиной от 4 мм и лёгкие из гнутых оцинкованных профилей тоньше 4 мм; висячие и предварительно напряжённые |
| Основание для изготовления | рабочая документация КМ и деталировочные чертежи КМД, утверждённые в установленном порядке |
| Уровень ответственности | по ГОСТ 27751, указывается в проекте и влияет на требования к контролю |
| Расчётная температура | группы: минус 45 °C и выше, от минус 45 до минус 55 °C, ниже минус 55 °C, а также для работы при 100…150 °C |
Основные требования к изготовлению
Ключевые нормы стандарта и то, как мы их выполняем на производстве.
| Требование | Норма ГОСТ 23118-2019 | Как выполняем |
|---|---|---|
| Материалы | марки стали и категории по рабочей документации | металл с документами о качестве, замену марки согласуем с проектировщиком письменно |
| Гибка в холодном состоянии | для стали С235 и выше с ограничениями: термообработка или сталь повышенной категории | гибку выполняем с привлечением партнёров, режим согласуем по КМД |
| Толстый лист в сварных узлах | листы от 30 мм с нагрузкой по толщине: Z-свойства по ГОСТ 28870 | учитываем при заказе металла, если это задано в КМ |
| Сварные швы | прочность металла шва не ниже основного металла, относительное удлинение не менее 16 % | сварка полуавтоматами до 500 А, режимы и материалы по технологической карте |
| Твёрдость металла шва и ЗТВ | не более 320 HV для заводских швов группы 1, не более 330 HV для остальных и монтажных | контроль по требованию проекта силами аккредитованной лаборатории |
| Трещины | не допускаются в швах любой категории | визуальный и измерительный контроль 100 % швов |
| Клеймо сварщика | на расстоянии не менее 40 мм от шва | ставим на каждый узел, номер плавки выбиваем на маркировке |
| Продавленные отверстия | допуск 0/+0,6 мм до 17 мм и 0/+1,0 мм свыше 17 мм; в несущих соединениях не допускаются | в несущих узлах отверстия только сверлим |
| Сверлёные отверстия класса точности А | допуск 0/+0,24 мм до 17 мм и 0/+0,28 мм свыше 17 мм | сверлильные и магнитные сверлильные станки |
| Перекос оси отверстия | не более 3 % толщины пакета, но не более 2 или 3 мм по таблице 2 | кондукторы и разметка по КМД |
| Покрытия | наносят на заводе; монтажные болтовые соединения и зоны 100 мм у монтажных швов не окрашивают | так и делаем: зоны монтажа оставляем под грунт после сборки |
| Подготовка поверхности | степень обезжиривания 1 по ГОСТ 9.402, класс покрытия IV…VII по проекту, адгезия не хуже 1 балла по ГОСТ 15140 | покрасочное безвоздушное оборудование, цинкование на специализированном предприятии |
| Маркировка | по ГОСТ 26047, в двух местах, высота знаков от 10 до 100 мм в зависимости от размера элемента | марка по КМД, номер заказа, номер плавки |
| Транспортировка | масса пакета не более 20 т, нагрузка на нижний пакет не более 3000 кг/м², лёгкие конструкции без стальных стропов | пакетируем под ваш транспорт и порядок монтажа |
Таблица кратко пересказывает основные положения стандарта для заказчика и не заменяет его текст. Предельные отклонения геометрических размеров принимаются по приложению к стандарту и по рабочей документации; конкретные значения для вашего объекта указываем в КМД.
Калькулятор стоимости металлоконструкций
Укажите массу по спецификации КМ, вид конструкций, сталь и покрытие: посчитаем ориентир изготовления, КМД, контроля и монтажа.
Контроль сварных швов и приёмка
Объём контроля задаёт стандарт и проект; ультразвуковой и радиографический контроль выполняет аккредитованная лаборатория.
| Вид контроля | Объём по таблице 4 стандарта | Кто выполняет |
|---|---|---|
| Визуальный и измерительный | 100 % сварных швов | ОТК производства |
| Ультразвуковой или радиографический | от 100 % длины швов для наиболее ответственных типов соединений до 10 %, 5 % и 1 % для остальных | аккредитованная лаборатория неразрушающего контроля, порядок согласуем в договоре |
| При выявлении дефектов | если дефектных участков больше 10 %, объём контроля удваивают, при повторном выявлении проверяют 100 % швов этого типа | дефектные участки исправляем и проверяем повторно |
| Документы | паспорт на конструкции, сертификаты на крепёж, документы о качестве металла и сварочных материалов | передаём с каждой партией |
Что входит в поставку
Комплект по разделу о комплектности стандарта.
- Конструкции по отправочным маркам КМД
- Крепёжные изделия на монтаж с запасом по нормам
- Паспорт качества на партию конструкций
- Сертификаты на металл, крепёж и сварочные материалы
- Ведомость отправочных марок и схема пакетов
- Акты контроля сварных швов, если контроль задан проектом
Как изготавливаем
Собственный цех на проспекте Большевиков, 54.
- Принимаем КМ или КМД, проверяем узлы и спецификацию металла
- Разрабатываем КМД по КМ, если чертежей нет
- Режем на газоплазменном станке с полем 2500 × 8000 мм и лазере 3 кВт

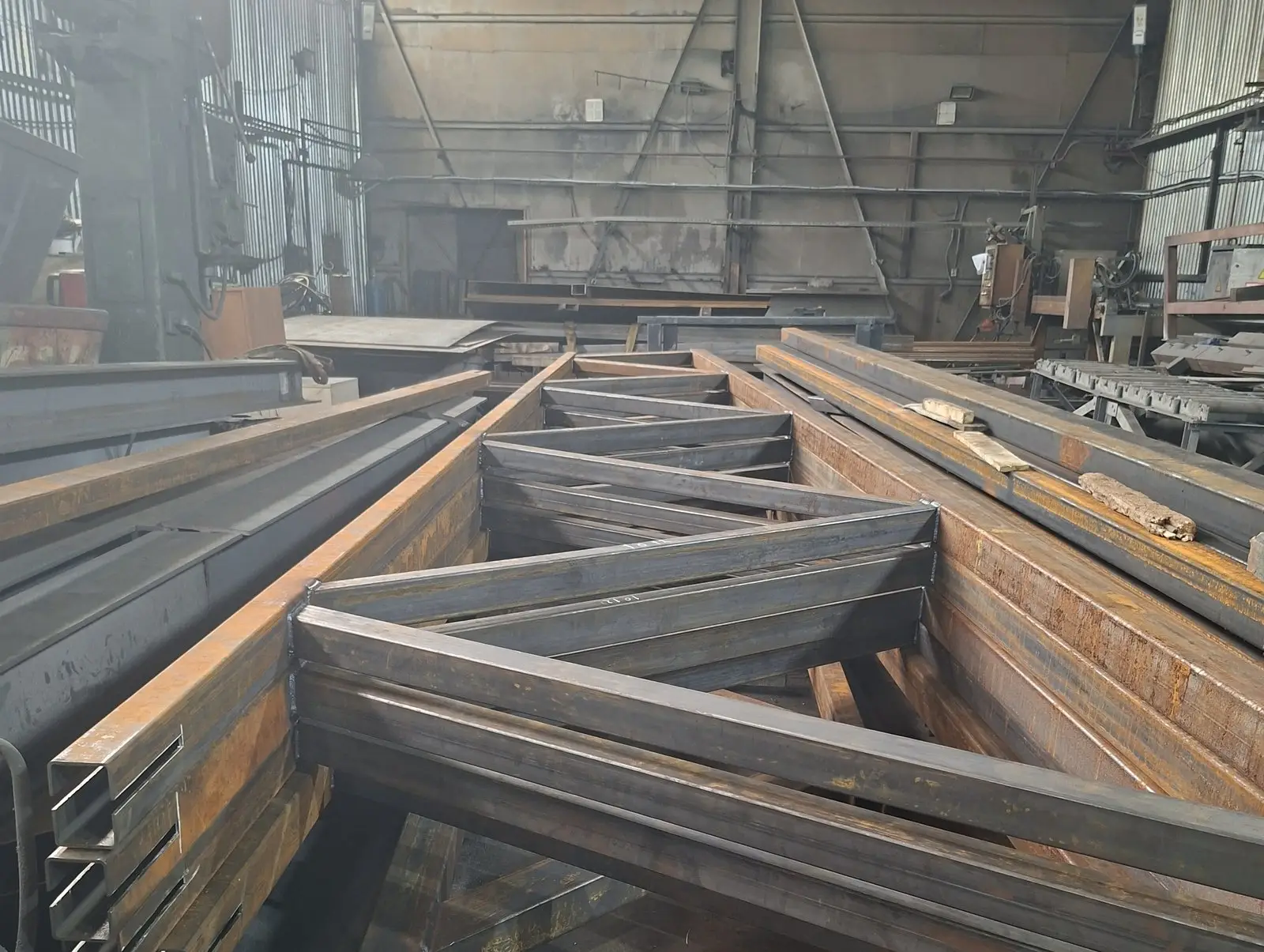

- Собираем и свариваем на 12 постах полуавтоматической сварки до 500 А
- Сверлим отверстия под болтовые соединения, в том числе магнитными станками
- Окрашиваем безвоздушным методом или цинкуем на специализированном предприятии
- Маркируем отправочные марки и пакетируем под транспорт
- Монтируем своими бригадами в СПб и Ленобласти
Частые вопросы о ГОСТ 23118-2019
Действует ли ГОСТ 23118-2019?
Да, стандарт введён в действие в России с 1 января 2021 года взамен ГОСТ 23118-2012. К нему выпущено Изменение № 1; в договоре и КМД ссылаемся на стандарт с учётом изменения.
На какие конструкции распространяется стандарт?
На стальные строительные конструкции зданий и сооружений: балки, колонны, фермы, связи, листовые конструкции, лёгкие конструкции из гнутых оцинкованных профилей. На технологическое оборудование, мосты и гидротехнические сооружения он не распространяется.
Какой объём контроля сварных швов требует ГОСТ 23118-2019?
Визуальный и измерительный контроль выполняют для 100 % швов. Ультразвуковой или радиографический контроль назначают по таблице 4 стандарта: от 100 % длины швов для наиболее ответственных соединений до 1 % для остальных. Если дефектов больше 10 %, объём удваивают.
Можно ли продавливать отверстия?
Продавленные отверстия в несущих соединениях стандарт не допускает. В таких узлах отверстия сверлят, допуск для класса точности А составляет 0/+0,24 мм до 17 мм и 0/+0,28 мм свыше 17 мм.
Окрашиваются ли монтажные стыки на заводе?
Нет. Контактные поверхности болтовых монтажных соединений и зоны шириной 100 мм у монтажных сварных швов оставляют без покрытия и окрашивают после монтажа.
Какие документы передаются с конструкциями?
Паспорт на конструкции, документы о качестве металла и сварочных материалов, сертификаты на крепёж, ведомость отправочных марок и акты контроля, если контроль задан проектом.
Сколько стоит изготовление металлоконструкций по ГОСТ 23118-2019?
От 95 000 ₽ за т за базовое исполнение: балки и колонны из прокатного профиля, сталь С245/С255 с металлом, без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.
Как заказать?
Пришлите КМ или КМД со спецификацией металла на info@stalteh.com. Посчитаем стоимость за тонну, сроки и логистику.
Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
