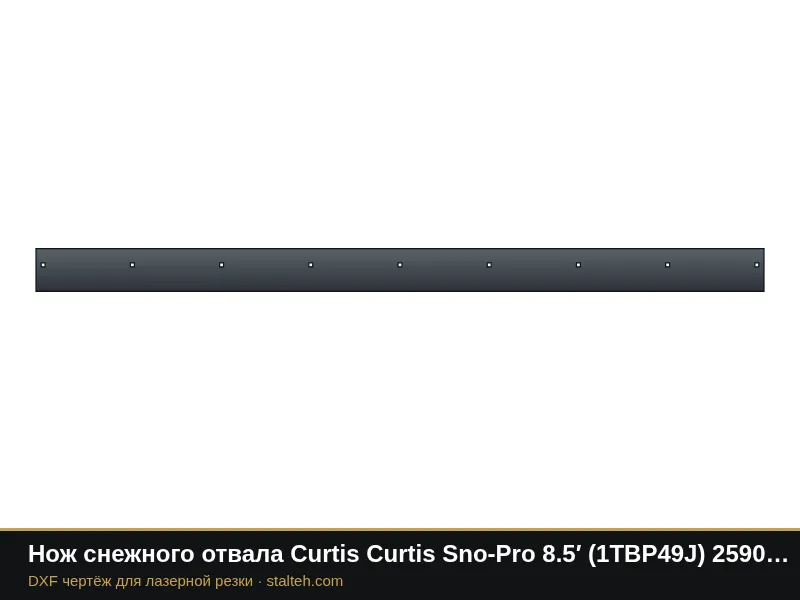

Прислать чертежи →Нож снежного отвала Curtis Curtis Sno-Pro 8.5′ (1TBP49J) 2590,8×152,4×12,7 мм
Нож снежного отвала Curtis, Curtis Sno-Pro 8.5′, номер 1TBP49J: 2590,8×152,4×12,7 мм, 9 отверстий под болт 1/2" с потайной головкой, шаг 317,5 мм, первое и последнее отверстие в 25,4 и 25,4 мм от торцов по данным поставщика.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Нож снежного отвала Curtis, Curtis Sno-Pro 8.5′, номер 1TBP49J: 2590,8×152,4×12,7 мм, 9 отверстий под болт 1/2" с потайной головкой, шаг 317,5 мм, первое и последнее отверстие в 25,4 и 25,4 мм от торцов по данным поставщика. Сумма отступов и расстояний совпадает с длиной. Высоту ряда отверстий от кромки источник не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из высокоуглеродистой стали 65Г, износостойкой NM400 или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 2590,8 |
| Высота | 152,4 |
| Отверстие | 14 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
