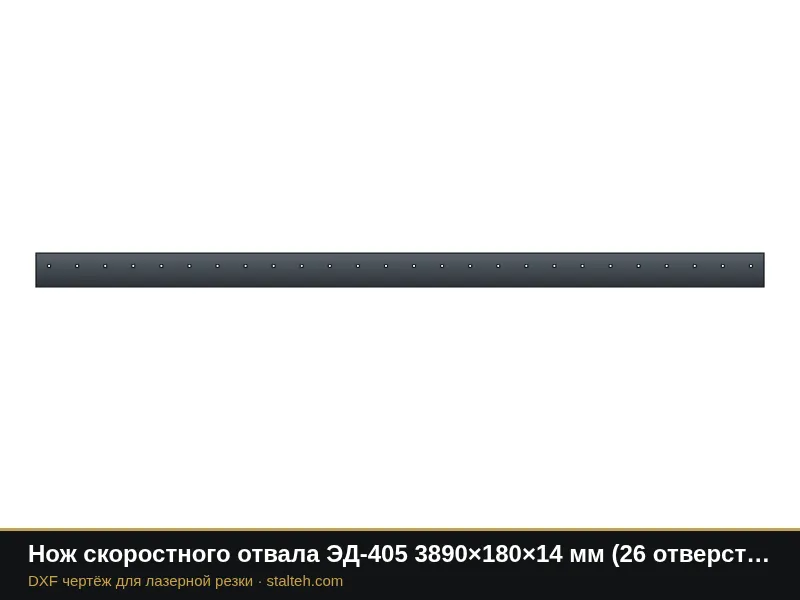

Прислать чертежи →Нож скоростного отвала ЭД-405 3890×180×14 мм (26 отверстий Ø18, шаг 150)
Нож скоростного отвала КДМ ЭД-405 (Томез), обозначение ЭД 405-61.00.00: 3890×180×14 мм, 26 круглых отверстий Ø18 под болт М16, шаг 150 мм по таблице производителя ножей.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Нож скоростного отвала КДМ ЭД-405 (Томез), обозначение ЭД 405-61.00.00: 3890×180×14 мм, 26 круглых отверстий Ø18 под болт М16, шаг 150 мм по таблице производителя ножей. Отступ крайних отверстий в таблице не дан, он выведен симметрично: 70 мм от торцов. Высоту ряда отверстий от кромки источник не даёт, она оценена: сверьте по старому ножу. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard, из стали 65Г или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 3890 |
| Высота | 180 |
| Отверстий в ряду (0: без отверстий) | 26 |
| Шаг отверстий (0: равномерно) | 150 |
| Крайний шаг (0: как основной) | 0 |
| Первое отверстие от левого торца (0: по центру) | 0 |
| Отверстие | 18 |
| Квадратные отверстия (1 да, 0 нет) | 0 |
| Ось ряда от края (0: по умолчанию) | 0 |
| Рядов отверстий | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Нож скоростного отвала ЭД-405 3890×180×12 мм (26 отверстий Ø18, шаг 150)
Нож скоростного отвала МД-532 3000×190×16 мм (10 отверстий Ø18, шаг 305)
Нож скоростного отвала МД-532 3000×180×14 мм (10 отверстий Ø18, шаг 305)
Нож отвала КДМ 1525×190×16 мм (5 отверстий Ø18, шаг 305)
Нож отвала КДМ 1220×190×16 мм (4 отверстия Ø18, шаг 305)
Нож отвала КДМ 1525×180×14 мм (5 отверстий Ø18, шаг 305)
Нож отвала КДМ 1220×180×14 мм (4 отверстия Ø18, шаг 305)
Нож отвала КДМ 610×180×14 мм (2 отверстия Ø18, шаг 305)
Нож скоростного отвала КДМ 1525×180×12 мм
Нож скоростного отвала КДМ 1220×180×16 мм (4 отверстия)
Нож скоростного отвала КДМ 1220×180×12 мм (4 отверстия)Все чертежи раздела «Детали спецтехники: ножи ковша и отвала»
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
