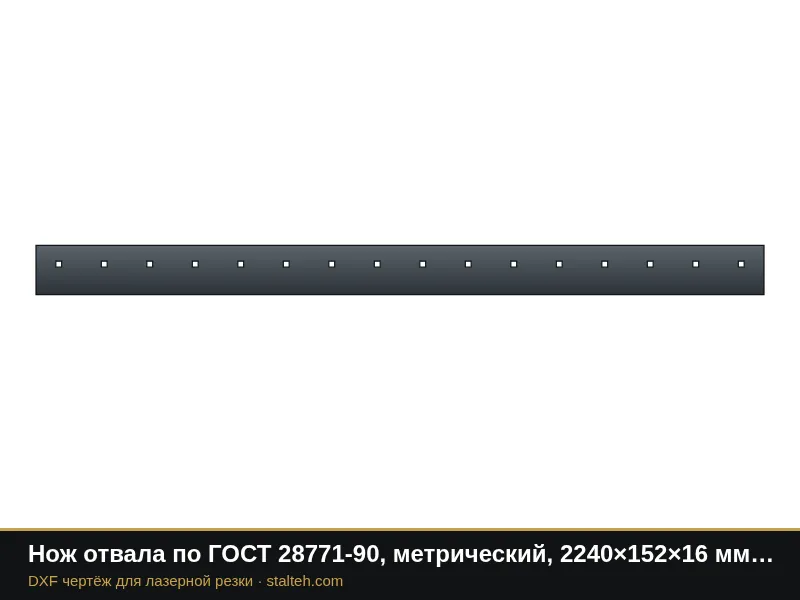

info@stalteh.com +7 (812) 600-10-08Нож отвала по ГОСТ 28771-90, метрический, 2240×152×16 мм (16 отверстий М16)
Универсальный нож отвала с метрической раскладкой отверстий по приложению А ГОСТ 28771-90: 2240×152×16 мм, 16 квадратных отверстий под лемешный болт М16, шаг 140 мм, крайние отверстия в 70 мм от торцов.

Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Универсальный нож отвала с метрической раскладкой отверстий по приложению А ГОСТ 28771-90: 2240×152×16 мм, 16 квадратных отверстий под лемешный болт М16, шаг 140 мм, крайние отверстия в 70 мм от торцов. Длина кратна шагу, ножи ставятся встык. Сверьте число отверстий и шаг по отвалу, высоту ряда отверстий подберите по отвалу. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла.
| Параметр | По умолчанию |
|---|---|
| Длина | 2240 |
| Высота | 152 |
| Отверстий в ряду (0: без отверстий) | 16 |
| Шаг отверстий (0: равномерно) | 140 |
| Крайний шаг (0: как основной) | 0 |
| Первое отверстие от левого торца (0: по центру) | 0 |
| Отверстие | 18 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
| Рядов отверстий | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Нож отвала по ГОСТ 28771-90, метрический, 1960×204×19 мм (14 отверстий М20)
Нож отвала по ГОСТ 28771-90, метрический, 2240×204×19 мм (16 отверстий М20)
Нож отвала по ГОСТ 28771-90, метрический, 1960×152×16 мм (14 отверстий М16)
Нож отвала по ГОСТ 28771-90, метрический, 1680×204×19 мм (12 отверстий М20)
Нож отвала по ГОСТ 28771-90, метрический, 1680×152×16 мм (12 отверстий М16)
Нож отвала по ГОСТ 28771-90, метрический, 1400×204×19 мм (10 отверстий М20)
Нож отвала по ГОСТ 28771-90, метрический, 1400×152×16 мм (10 отверстий М16)
Нож отвала по ГОСТ 28771-90, метрический, 1120×204×19 мм (8 отверстий М20)
Нож отвала по ГОСТ 28771-90, метрический, 1120×152×16 мм (8 отверстий М16)
Нож отвала по ГОСТ 28771-90 2438,4×203,2×19 мм (8 футов, 16 отверстий 3/4")
Нож отвала по ГОСТ 28771-90 2438,4×152,4×16 мм (8 футов, 16 отверстий 5/8")
Нож отвала по ГОСТ 28771-90 2133,6×203,2×19 мм (7 футов, 14 отверстий 3/4")Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
