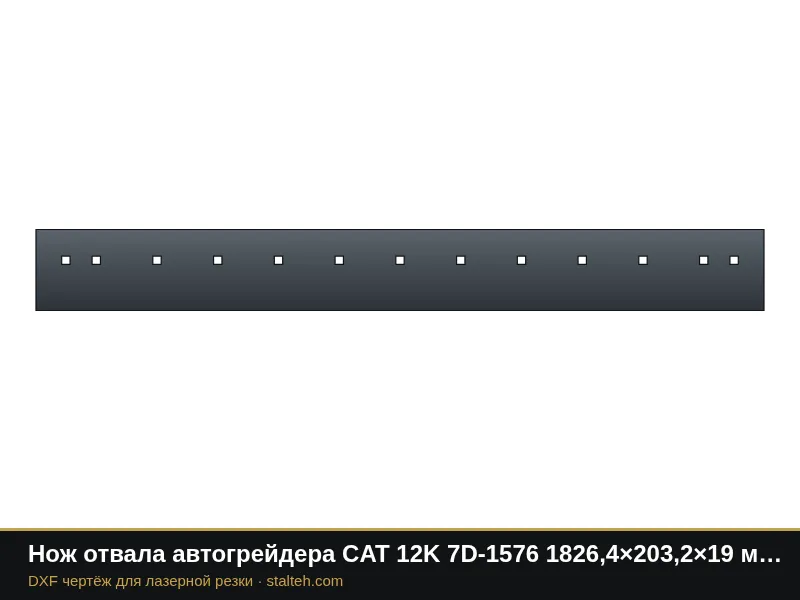

Прислать чертежи →Нож отвала автогрейдера CAT 12K 7D-1576 1826,4×203,2×19 мм (13 отверстий)
Нож отвала автогрейдера CAT 12K, 12M, 120K, 120M, 140H, 140K, 140M, 160H, 160K, 160M, 143H, 163H, номер 7D-1576: 1826,4×203,2×19 мм, 13 квадратных отверстий под лемешный болт 3/4", шаг 152,4 мм по каталогу производителя.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Нож отвала автогрейдера CAT 12K, 12M, 120K, 120M, 140H, 140K, 140M, 160H, 160K, 160M, 143H, 163H, номер 7D-1576: 1826,4×203,2×19 мм, 13 квадратных отверстий под лемешный болт 3/4", шаг 152,4 мм по каталогу производителя. Крайние отверстия сдвоены: первое в 75 мм от торца, второе через 76,2 мм, дальше шаг 152,4 мм, у другого торца так же. Схема подтверждена карточками поставщика запчастей, перед резкой сверьте по старому ножу. Профиль ножа в каталоге изогнутый (curved): вырезается плоским и вальцуется по отвалу. Высоту ряда отверстий от кромки источник не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 1826,4 |
| Высота | 203,2 |
| Отверстий в ряду (0: без отверстий) | 13 |
| Шаг отверстий (0: равномерно) | 152,4 |
| Крайний шаг (0: как основной) | 76,2 |
| Первое отверстие от левого торца (0: по центру) | 0 |
| Отверстие | 21 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
| Рядов отверстий | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Нож отвала автогрейдера CAT 12H 5D-9559 2131,2×203,2×19 мм (15 отверстий)
Нож отвала автогрейдера CAT 12M 9J-7701 1826,4×203,2×15,9 мм (13 отверстий)
Нож отвала автогрейдера CAT 12H 5D-9562 1826,4×203,2×15,9 мм (13 отверстий)
Нож отвала автогрейдера CAT 12M 4T-2968 1826,4×203,2×16 мм (13 отверстий)
Нож отвала автогрейдера CAT 440-5352 1826,4×254×35 мм (13 отверстий)
Нож отвала автогрейдера CAT 7D-1158 2131,2×203,2×15,9 мм (15 отверстий)
Нож отвала автогрейдера CAT 4T-2233 2131,2×203,2×25,4 мм (15 отверстий)
Нож отвала автогрейдера CAT 12G 4T-2242 2131,2×203,2×25,4 мм (15 отверстий)
Нож отвала автогрейдера CAT 5D-9554 2131,2×152,4×15,9 мм (15 отверстий)
Нож отвала автогрейдера CAT 8J-9821 2436×203,2×15,9 мм (17 отверстий)
Нож отвала автогрейдера CAT 7D-1949 2436×203,2×19 мм (17 отверстий)
Нож отвала автогрейдера CAT 4T-2236 2436×203,2×25,4 мм (17 отверстий)Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
