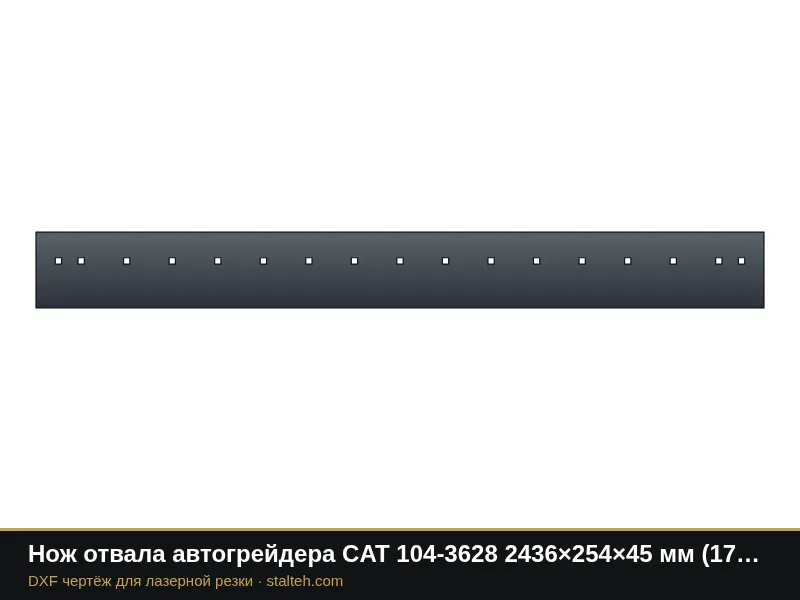

Прислать чертежи →Нож отвала автогрейдера CAT 104-3628 2436×254×45 мм (17 отверстий)
Нож отвала автогрейдера CAT, номер 104-3628: 2436×254×45 мм, 17 квадратных отверстий под лемешный болт 3/4", шаг 152,4 мм по каталогу производителя.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Нож отвала автогрейдера CAT, номер 104-3628: 2436×254×45 мм, 17 квадратных отверстий под лемешный болт 3/4", шаг 152,4 мм по каталогу производителя. Крайние отверстия сдвоены: первое в 75 мм от торца, второе через 76,2 мм, дальше шаг 152,4 мм, у другого торца так же. Схема подтверждена карточками поставщика запчастей, перед резкой сверьте по старому ножу. Профиль ножа плоский. Высоту ряда отверстий от кромки источник не даёт, она оценена: сверьте по старому ножу. Зенковку под потайной болт и фаску выполняют после резки. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники и номер указаны для подбора, деталь неоригинальная.
| Параметр | По умолчанию |
|---|---|
| Длина | 2436 |
| Высота | 254 |
| Отверстий в ряду (0: без отверстий) | 17 |
| Шаг отверстий (0: равномерно) | 152,4 |
| Крайний шаг (0: как основной) | 76,2 |
| Первое отверстие от левого торца (0: по центру) | 0 |
| Отверстие | 21 |
| Квадратные отверстия (1 да, 0 нет) | 1 |
| Ось ряда от края (0: по умолчанию) | 0 |
| Рядов отверстий | 1 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Нож отвала автогрейдера CAT 4T-8317 2436×254×35 мм (17 отверстий)
Нож отвала автогрейдера CAT 12G 7T-3497 1521,6×203×25,4 мм (11 отверстий)
Нож отвала автогрейдера CAT 4T-2236 2436×203,2×25,4 мм (17 отверстий)
Нож отвала автогрейдера CAT 12G 7T-1636 1826,4×203,2×15,9 мм (8 отверстий)
Нож отвала автогрейдера CAT 7D-1949 2436×203,2×19 мм (17 отверстий)
Нож отвала автогрейдера CAT 12H 7T-1624 2131,2×203,2×15,9 мм (9 отверстий)
Нож отвала автогрейдера CAT 8J-9821 2436×203,2×15,9 мм (17 отверстий)
Нож отвала автогрейдера CAT 120H 7T-1645 2131,2×152,4×15,9 мм (9 отверстий)
Нож отвала автогрейдера CAT 5D-9554 2131,2×152,4×15,9 мм (15 отверстий)
Нож отвала автогрейдера CAT 7T-1625 2131,2×203,2×19 мм (9 отверстий)
Нож отвала автогрейдера CAT 12G 4T-2242 2131,2×203,2×25,4 мм (15 отверстий)
Нож отвала автогрейдера CAT 5D-9556 1826,4×152,4×19 мм (13 отверстий)Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
