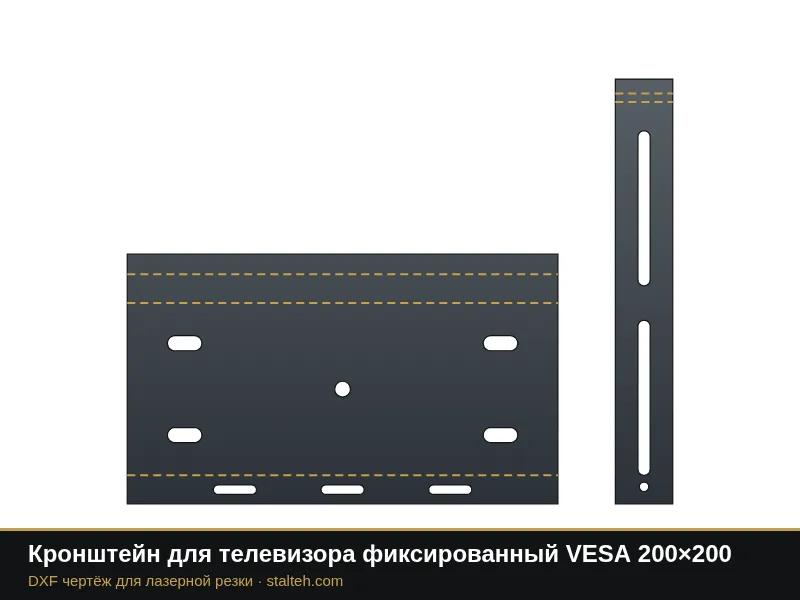

Прислать чертежи →Кронштейн для телевизора фиксированный VESA 200×200
Плоский настенный кронштейн для телевизоров 32–43" с креплением до VESA 200×200, отступ от стены около 25 мм. Стеновая планка с отгибами крепится на 4 анкера 8–10 мм через продольные пазы, они позволяют выставить уровень.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.
Плоский настенный кронштейн для телевизоров 32–43" с креплением до VESA 200×200, отступ от стены около 25 мм. Стеновая планка с отгибами крепится на 4 анкера 8–10 мм через продольные пазы, они позволяют выставить уровень. Две вертикальные планки прикручивают к телевизору по стандарту VESA и навешивают крючками на верхнюю губу стеновой планки. Пазы под винты VESA М6 или М8 по оси планки. Режут из стали 3 мм и красят порошком. Допустимый вес телевизора зависит от стены и анкеров, расчёт делает установщик.
| Параметр | По умолчанию |
|---|---|
| VESA по ширине, макс. | 200 |
| VESA по высоте, макс. | 200 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Кронштейн для телевизора фиксированный VESA 400×400
Кронштейн для телевизора фиксированный VESA 600×400
Кронштейн для телевизора наклонный VESA 400×400
Кронштейн для телевизора наклонный VESA 600×400
Полка под ТВ-приставку и роутер настенная
Подстолье П-образное 1600×800
Подстолье О-образное рама 1600×800
Подстолье О-образное под слэб 2000×900
Подстолье трапеция 1400×800
Подстолье барное 1500×500
Подстолье журнальное 1000×600
Подстолье для круглого стола Ø900Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Можно изменить размеры?
Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.
Можно заказать резку у вас?
Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
