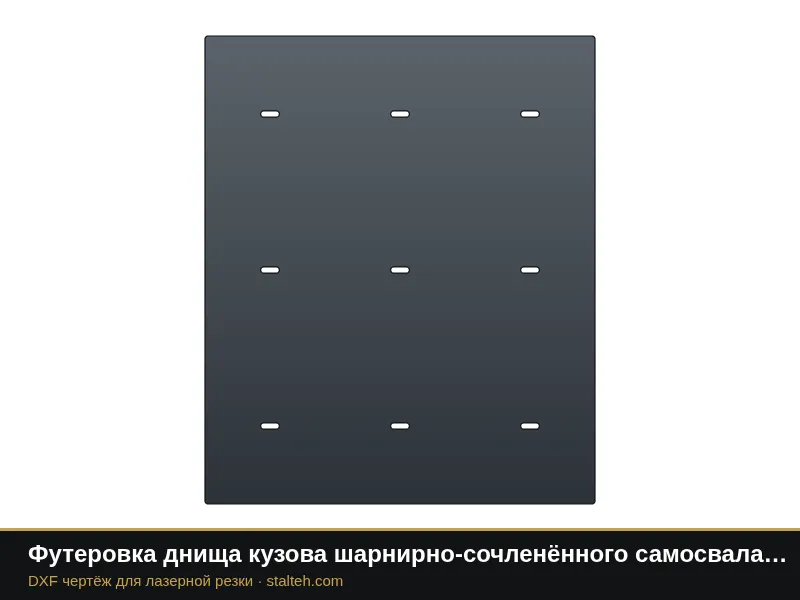

Прислать чертежи →Футеровка днища кузова шарнирно-сочленённого самосвала Volvo A30G (8 листов)
Износостойкие листы на днище кузова грузоподъёмностью 28 т, крепятся пробочной сваркой через пазы и по контуру. Раскладка 8 листов 1320×1400 мм.
Размеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры взяты из источника, перед резкой сверьте их по старой детали.
Износостойкие листы на днище кузова грузоподъёмностью 28 т, крепятся пробочной сваркой через пазы и по контуру. Раскладка 8 листов 1320×1400 мм. Точных размеров кузова этой модели в открытых данных нет: размеры около 5270×2810 мм оценены по грузоподъёмности и моделям того же класса, перед резкой обязательно сверьте по месту. Толщину подберите по штатному листу кузова. Режем из износостойкой стали NM400, NM500, Magstrong, Quard, Powerhard или из вашего металла. Название техники указано для подбора, деталь неоригинальная. Размеры по умолчанию типовые для класса техники: перед резкой сверьте их по месту или со старой деталью.
| Параметр | По умолчанию |
|---|---|
| Длина | 1320 |
| Ширина | 1400 |
| Пазов по длине | 3 |
| Пазов по ширине | 3 |
| Длина паза | 60 |
| Ширина паза | 20 |
Похожие детали
Другие чертежи этого раздела с отдельными страницами.
Ступень лестницы Volvo A25G
Футеровка бортов кузова Volvo A30G (8 листов)
Отбойная накладка заднего среза кузова Volvo A25G (пара)
Футеровка переднего борта кузова Volvo A30G (2 листа)
Футеровка переднего борта кузова Volvo A25G (2 листа)
Отбойная накладка заднего среза кузова Volvo A30G (пара)
Футеровка бортов кузова Volvo A25G (8 листов)
Ступень лестницы Volvo A30G
Футеровка днища кузова шарнирно-сочленённого самосвала Volvo A25G (8 листов)
Футеровка днища кузова шарнирно-сочленённого самосвала Volvo A40G (12 листов)
Футеровка бортов кузова Volvo A40G (8 листов)
Футеровка переднего борта кузова Volvo A40G (2 листа)Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Это оригинальная деталь?
Нет. Название техники и номер указаны для подбора, по чертежу изготавливается неоригинальная деталь. Перед резкой сверьте размеры со старой деталью.
Можно заказать резку у вас?
Да. Режем лазером, плазмой и газом в Санкт-Петербурге из своего или вашего металла, минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
